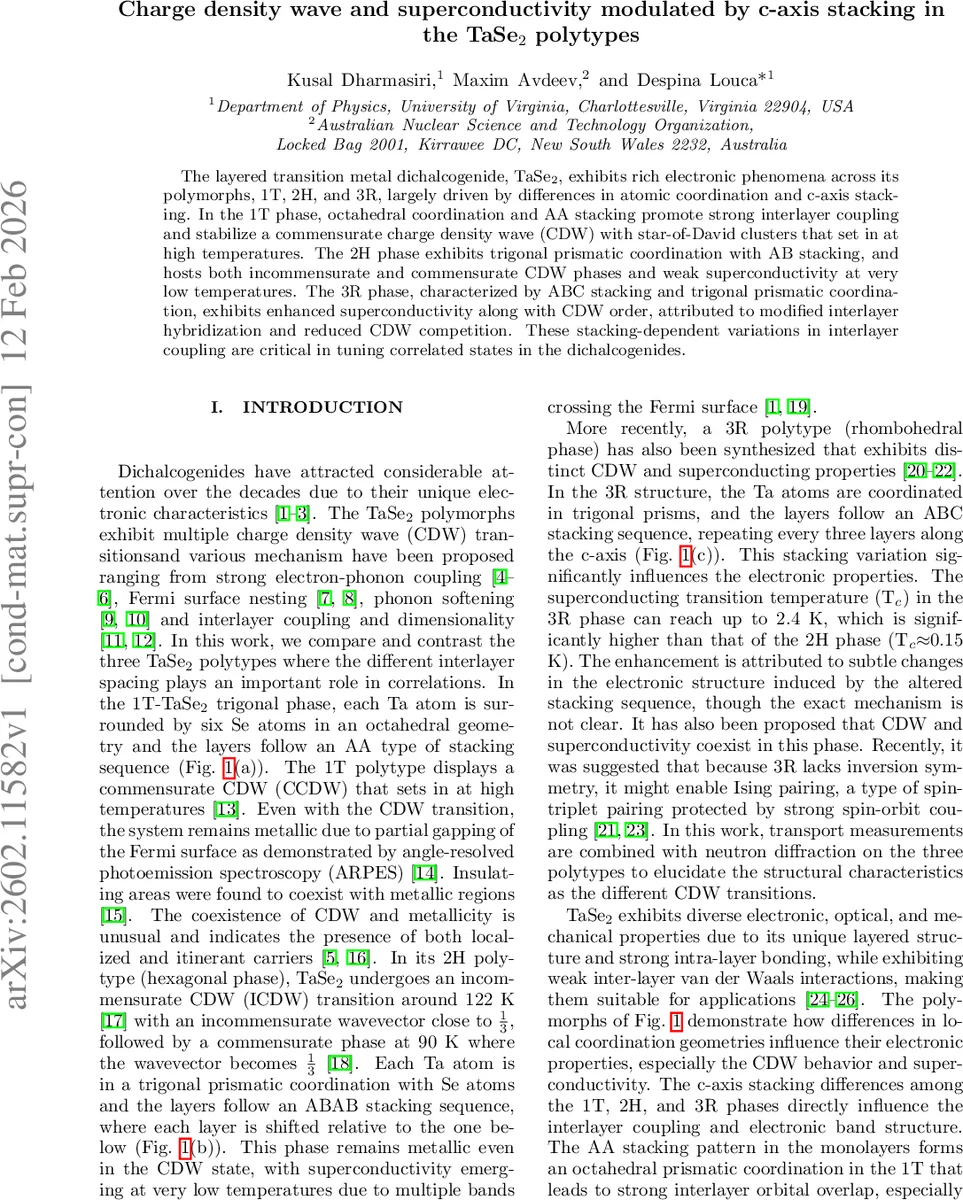

층간 적층이 만든 전하밀도파와 초전도성의 비밀

초록

TaSe₂의 1T, 2H, 3R 세 폴리타입을 비교하여 c축 적층 방식이 층간 결합을 어떻게 변화시키고, 그 결과 전하밀도파(CDW) 전이 온도와 초전도 전이 온도(Tc)에 어떤 영향을 미치는지 규명하였다. AA‑AA, AB‑AB, ABC‑ABC 적층 순서가 각각 강한 전자‑궤도 겹침, 중간 정도의 겹침, 약한 겹침을 유도하며, CDW는 층간 거리가 짧을수록 고온에서 나타나고 초전도성은 층간 거리가 넓어질수록 강화된다.

상세 분석

본 논문은 전이금속 디칼코게나이드인 TaSe₂의 세 가지 결정구조(1T, 2H, 3R)를 동일한 실험적 플랫폼(화학 기상증착, 중성자 회절, 전기저항 측정)에서 정밀히 비교함으로써, 구조적 차이가 전자 상관효과에 미치는 영향을 체계적으로 밝히고 있다. 1T‑TaSe₂는 옥타헤드럴 배위와 AA 적층을 갖으며, 층간 거리가 가장 짧아 Ta 5d와 Se 4p 궤도 간 직접적인 겹침이 강하게 발생한다. 이로 인해 전자‑포논 결합이 크게 강화되고, √13 × √13 ‘Star‑of‑David’ 형태의 커미튜스 CDW가 473 K에서 급격히 나타난다. CDW가 형성된 뒤에도 부분적인 페르미면 가시화가 남아 금속성을 유지하지만, 강한 3‑차원 결합은 초전도 페어링을 억제한다는 점이 실험적으로 확인된다.

2H‑TaSe₂는 트리곤얼 프리즘 배위와 ABAB 적층을 특징으로 하며, 층간 거리가 1T보다 약간 증가한다. 이 구조는 전자 궤도 간 겹침을 감소시켜, 122 K에서 인커머스 CDW(ICDW) → 90 K에서 커미튜스 CDW(CCDW) 전이로 이어지는 복합적인 CDW 양상을 보인다. CDW 전이 구간에서는 저항이 선형에서 급격히 감소하는 특징이 관찰되며, CDW가 완전히 형성된 뒤에도 다중 밴드가 페르미면을 가로지르기 때문에 초저온(≈0.15 K)에서 약한 초전도성이 나타난다. 이는 2D 전자 구조가 강화되면서 전자‑전자 상관이 증가하지만, 아직 충분히 강한 전자‑포논 결합이 형성되지 않아 Tc가 낮게 유지되는 것으로 해석된다.

3R‑TaSe₂는 ABC 적층과 비대칭 R3m 공간군을 갖는다. 층간 거리가 가장 크게 늘어나면서 2D 특성이 극대화되고, 전자‑궤도 겹침이 크게 약화된다. 이러한 구조적 변화는 CDW 전이 온도를 114 K(3 × 3 초구조)로 낮추는 동시에, 전자 밴드의 페르미면 재구성을 촉진한다. 결과적으로 전자‑포논 결합이 적당히 유지되면서도 전자‑전자 상관이 강화돼, Tc가 2.4 K까지 상승한다. 저자들은 특히 3R 구조가 비중심대칭을 잃음으로써 강한 스핀‑오빗 결합 하에 이징 페어링(스핀‑트리플렛) 가능성을 제시하며, 이는 CDW와 초전도성의 공존을 가능하게 하는 새로운 메커니즘으로 주목된다.

전반적으로 논문은 층간 거리와 적층 순서가 전자 궤도 혼합, 차원성, 그리고 전자‑포논 상호작용을 조절함으로써 CDW와 초전도성 사이의 경쟁·공존 관계를 결정한다는 핵심 메시지를 제시한다. 중성자 회절을 통한 정밀 구조 분석과 저항 곡선의 다항식·선형 피팅을 결합한 접근법은 구조‑전기적 상관관계를 정량적으로 입증하는 데 성공하였다.
