격자 왜곡과 양이온 무질서가 리튬 이온 전도성을 제어한다

초록

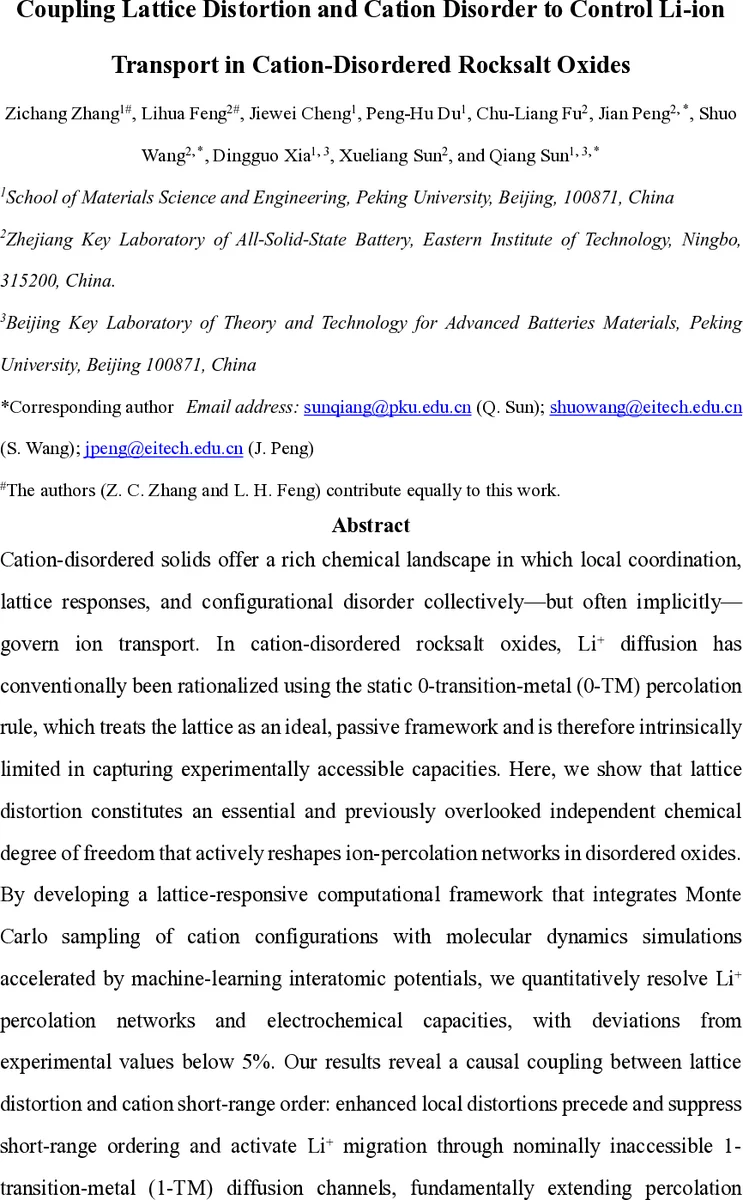

본 연구는 양이온 무질서 록솔트 산화물에서 격자 왜곡이 리튬 이온 전도 경로를 활성화한다는 새로운 메커니즘을 제시한다. Monte Carlo와 머신러닝 기반 분자동역학을 결합한 계산 프레임워크를 통해 0‑TM 전통 퍼콜레이션 규칙만으로는 설명되지 않는 실험적 용량을 5 % 이내의 오차로 재현하였다. 격자 왜곡이 단기 유도 질서를 억제하고 1‑TM 채널을 활성화함으로써 전도 네트워크를 확장한다는 인과관계를 규명하고, 이를 기반으로 고엔트로피 DRX인 Li₁.₂Mn₀.₂Ti₀.₂V₀.₂Mo₀.₂O₂를 설계·합성하여 71.9 %의 퍼콜레이션과 256 mAh g⁻¹의 용량을 달성하였다.

상세 분석

이 논문은 기존의 0‑TM 퍼콜레이션 규칙이 실제 DRX(디스오더드 록솔트) 양극에서 관측되는 높은 용량을 설명하지 못한다는 근본적인 한계를 지적한다. 저자들은 격자 자체가 수동적인 골격이 아니라, 양이온 반경·전기음성도 차이에 의해 유발되는 국부적인 산소 서브격자 왜곡과 전이금속(T M) 오프센터 이동을 포함하는 ‘활성 격자’로 작용한다는 가설을 세운다. 이를 검증하기 위해, 특수 준무작위 구조(SQS)를 이용해 무작위 양이온 배치를 모델링하고, Monte Carlo 샘플링으로 열역학적으로 안정한 구성들을 생성한다. 이어서, CHGNet 기반의 머신러닝 포텐셜(MLFF)을 활용해 대규모 분자동역학(MD) 시뮬레이션을 수행함으로써 각 구성에서 발생하는 격자 왜곡을 실시간으로 포착한다. 핵심 지표로는 사면체 클러스터의 높이(탑‑베이스 거리)를 사용했으며, 이 높이가 2.476 Å(Mn), 2.501 Å(Ti), 2.522 Å(Zr) 이상일 때 1‑TM 채널의 에너지 장벽이 0.4 eV 이하로 낮아져 실질적인 확산 경로가 활성화된다는 것을 발견했다.

시뮬레이션 결과, LMZO(Li₁.₂Mn₀.₄Zr₀.₄O₂)에서는 0‑TM만 고려하면 퍼콜레이션 비율이 0%였으나, 격자 왜곡에 의해 활성화된 1‑TM 채널을 포함하면 41.6%까지 상승한다. LMTO(Li₁.₂Mn₀.₄Ti₀.₄O₂)에서는 0‑TM만으로 43.3%였으며, 동일한 절차를 적용하면 65.2%로 증가한다. 두 경우 모두 예측된 용량(135.5 mAh g⁻¹, 257.5 mAh g⁻¹)이 실험값(141.3 mAh g⁻¹, 260 mAh g⁻¹)과 5% 이내 차이로 일치한다.

고엔트로피 전략을 적용해 Li₁.₂Mn₀.₂Ti₀.₂V₀.₂Mo₀.₂O₂(LMTVMO)를 설계한 뒤, 289개의 SQS를 생성하고 동일한 MC‑MD 흐름을 적용했다. V와 Mo의 도입은 전이금속 간 반경 불일치를 더욱 증폭시켜 평균 원자 변위가 0.27 Å까지 증가했고, 이는 1‑TM 채널 활성화를 촉진해 퍼콜레이션 비율을 71.6%까지 끌어올렸다. 실험적으로는 71.9%의 퍼콜레이션과 256.3 mAh g⁻¹의 용량을 달성했으며, 이는 모델이 예측한 255.1 mAh g⁻¹과 거의 일치한다.

이러한 결과는 격자 왜곡이 단순히 ‘부수적 현상’이 아니라, 양이온 무질서 시스템에서 전도 네트워크를 형성·조절하는 핵심 변수임을 입증한다. 특히, 격자 왜곡이 단기 유도 질서(SRO)를 억제하고, 전통적으로 비활성으로 간주된 1‑TM 채널을 활성화함으로써 퍼콜레이션 범위를 0‑TM 한계 너머로 확장한다는 인과관계는 DRX 설계에 새로운 패러다임을 제공한다. 향후 연구에서는 이 프레임워크를 Na⁺, Mg²⁺ 등 다른 이동 이온이 포함된 무질서 전해질·전극 시스템에 적용해 전도성 향상을 도모할 수 있을 것으로 기대된다.
