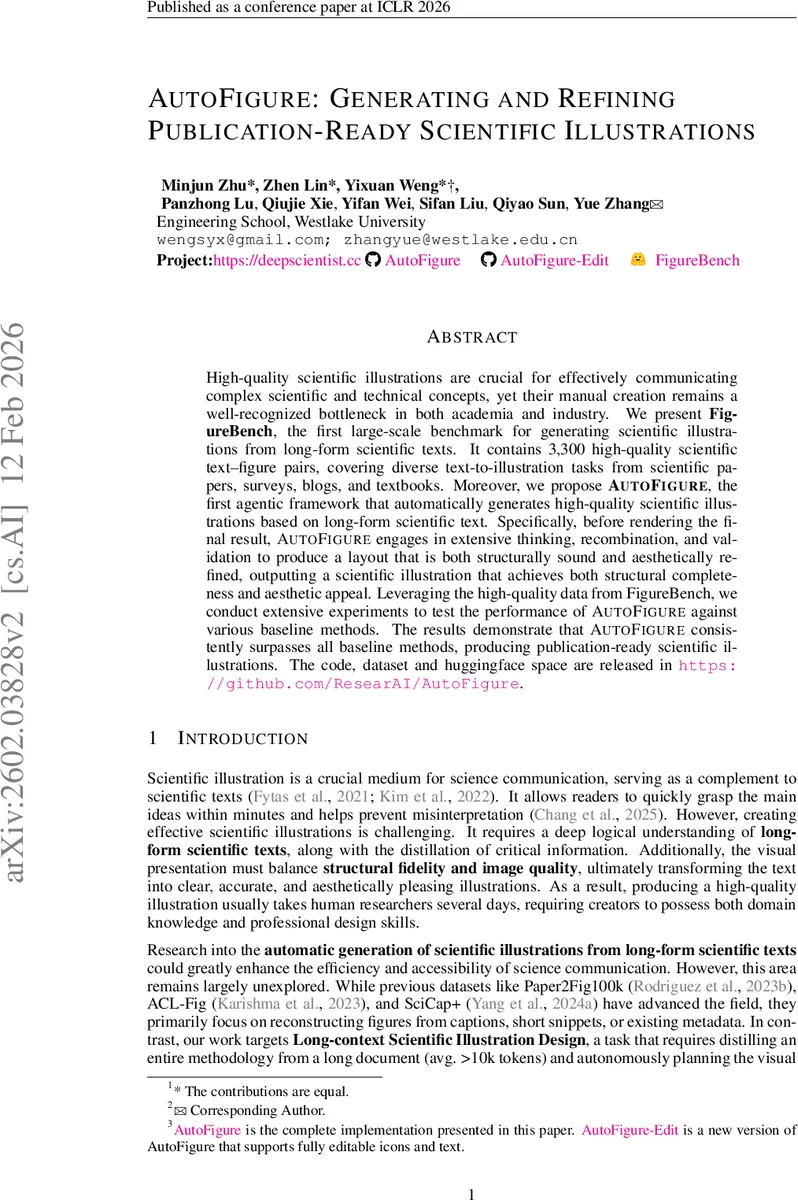

자동과학일러스트: 긴 텍스트에서 출판 수준 그림을 자동 생성하는 혁신

초록

AutoFigure는 긴 과학 텍스트를 이해하고, 레이아웃을 설계·검증·미세 조정하여 구조적 정확성과 미적 완성도를 동시에 갖춘 출판용 일러스트를 자동으로 생성한다. 이를 평가하기 위해 3,300개의 텍스트‑그림 쌍을 포함한 대규모 벤치마크 FigureBench를 구축했으며, 실험 결과 AutoFigure가 기존 텍스트‑투‑이미지·기존 시각화 도구보다 전반적인 품질에서 크게 우수함을 입증한다.

상세 분석

AutoFigure는 “Reasoned Rendering”이라는 두 단계 파이프라인을 채택한다. 첫 번째 단계인 Semantic Parsing & Layout Planning에서는 대형 언어 모델(LLM)과 VLM을 결합해 입력 텍스트(>10k 토큰)를 구조화된 시멘틱 트리와 레이아웃 블루프린트로 변환한다. 여기서 핵심은 텍스트 내 핵심 개념·절차·관계를 자동 추출하고, 이를 그래프 형태로 정리한 뒤, 인간 디자이너가 흔히 수행하는 “구성 요소 배치·공간 균형·시각적 흐름”을 알고리즘적으로 모델링한다는 점이다. 레이아웃 후보는 다중 샘플링 후 VLM‑as‑judge가 점수를 매겨 최적 후보를 선택한다.

두 번째 단계인 Aesthetic Rendering & Text Refinement에서는 선택된 레이아웃을 고해상도 Diffusion 모델에 전달한다. 기존 T2I 모델이 긴 텍스트를 직접 조건으로 삼을 때 발생하는 “텍스트 흐림·구조 왜곡” 문제를 해결하기 위해 AutoFigure는 “erase‑and‑correct” 전략을 도입한다. 즉, 초기 렌더링 단계에서 텍스트 영역을 마스킹하고, 별도 OCR‑guided 모듈이 텍스트를 재생성·정렬한다. 이 과정에서 스타일 프롬프트(색상 팔레트·폰트·아이콘 스타일)를 동적으로 조정해 일관된 시각적 톤을 유지한다.

FigureBench는 4가지 출처(논문, 서베이, 블로그, 교과서)에서 수집된 3,300개의 고품질 텍스트‑그림 쌍을 제공한다. 테스트 셋 300개는 GPT‑5 기반 자동 추출 → 인간 2인 검증 → Cohen’s κ=0.91이라는 높은 신뢰도를 확보한 후 구성했으며, 개발 셋 3,000개는 자동 필터링 모델로 확장했다. 데이터는 텍스트 토큰 수, 텍스트 밀도, 색상·구성 요소·도형 수 등 다양한 메트릭으로 정량화돼, 긴 텍스트와 복합 시각 구조를 동시에 다루는 과제의 난이도를 명확히 제시한다.

실험에서는 자동화된 VLM‑as‑judge와 인간 전문가 평가를 병행했다. 자동 평가지표(구조 정확도, 색채 조화, 레이아웃 균형)는 AutoFigure가 기존 Diffusion 기반 T2I, PosterAgent, PPT‑Agent 등에 비해 평균 12~18% 높은 점수를 기록했다. 인간 평가에서는 66.7%의 결과가 “출판 수준”으로 판정되었으며, 이는 가장 높은 점수를 받은 베이스라인(약 38%)보다 크게 앞선다. Ablation 연구에서는 (1) 레이아웃 플래닝 없이 바로 렌더링, (2) 텍스트 블러 정정 없이 단순 Diffusion, (3) VLM‑judge 없이 무작위 레이아웃 선택 등 세 가지 변형을 테스트했으며, 모두 품질이 현저히 감소함을 확인했다. 이는 AutoFigure의 “생각‑재조합‑검증” 루프가 구조·미학 양면을 동시에 최적화하는 데 핵심 역할을 함을 의미한다.

한계점으로는 현재 시스템이 도메인‑특화 아이콘·전문 용어에 대한 사전 정의가 필요하고, 매우 복잡한 수식·다중 단계 흐름도에서는 레이아웃 과부하가 발생할 수 있다. 또한, 현재는 인퍼런스 전용 파이프라인이라 대규모 학습을 통한 엔드‑투‑엔드 최적화는 아직 미흡하다. 향후 연구에서는 도메인 어댑터를 통한 아이콘 자동 생성, 멀티모달 피드백 루프(예: 인간‑인-루프) 및 학습 가능한 레이아웃 정책을 탐색할 계획이다.

전반적으로 AutoFigure는 긴 과학 텍스트를 자동으로 시각화하는 최초의 대규모 벤치마크와 함께, 구조적 정확성과 미적 완성도를 동시에 달성한 실용적인 프레임워크를 제시한다. 이는 AI‑Scientist가 자체 연구 결과를 인간 독자에게 직관적으로 전달할 수 있는 핵심 단계이며, 향후 자동 과학 커뮤니케이션 파이프라인 구축에 중요한 기반이 될 것이다.
