얼음 거성 내부에서 발견된 육방밀집 초이온성 물 아이스

초록

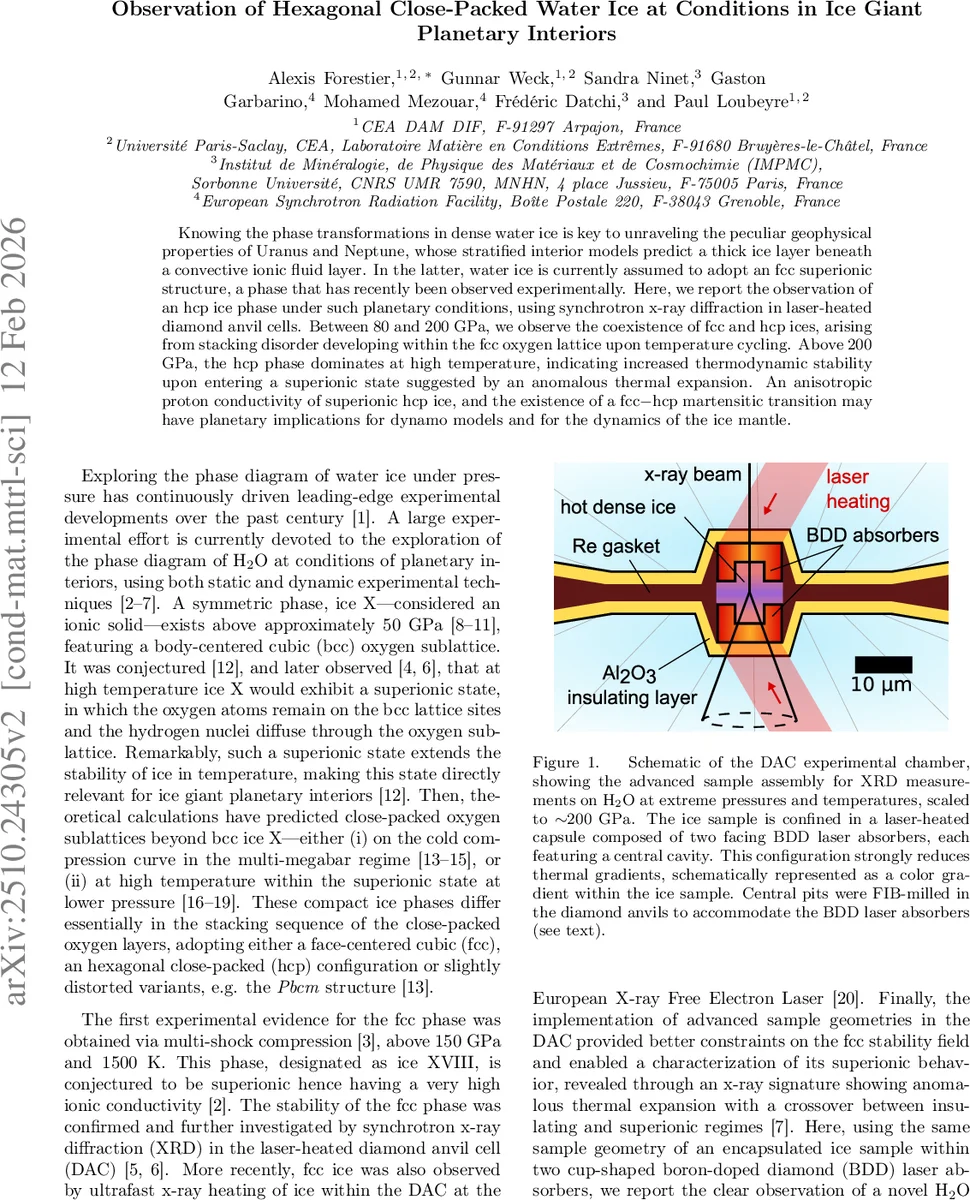

본 연구는 우라노스와 해왕성 내부와 유사한 압력(80–220 GPa)·고온(1000–2600 K) 조건에서 물 아이스가 면심입방(fcc) 구조와 함께 육방밀집(hcp) 구조를 형성한다는 것을 동시‑X선 회절과 레이저 가열 다이아몬드 앤빌 셀 실험으로 최초 확인하였다. 200 GPa 이상에서는 hcp 상이 우세해지며, 이는 초이온성 상태에서의 비정상적인 열팽창과 연관된 것으로 보인다. hcp 초이온성 아이스는 양자축 방향으로의 프로톤 확산이 강조되는 이방성 전도성을 가질 것으로 추정되며, 이는 얼음 거성의 내부 다이너모 모델에 새로운 제약을 제공한다.

상세 분석

이 논문은 고압·고온 물 아이스의 구조 변이를 정밀하게 탐구함으로써, 기존에 fcc 초이온성 아이스가 우세하다고 가정되던 얼음 거성 내부 모델에 중요한 수정점을 제시한다. 실험은 두 차례에 걸친 레이저 가열 다이아몬드 앤빌 셀(DAC)에서 수행되었으며, 0.3738 Å 파장의 서브마이크로빔을 이용해 80–220 GPa 범위에서 X‑ray 회절 데이터를 수집하였다. 첫 번째 실험에서는 80 GPa, 1400 K 이하에서 fcc 피크가 점차 변형되고, 1086 K에 이르러 fcc(111)·(200) 피크가 확산 띠를 형성하면서 hcp(100)·(002)·(101) 피크가 등장하는 과정을 관찰했다. 이는 fcc 산소 격자 내에서 층간 전위가 발생해 스태킹 결함이 축적되고, 결국 hcp 구조로 전이되는 메르텐시크 전이(martensitic transition)와 일치한다. 두 번째 실험에서는 160 GPa 이상에서 온도 사이클링을 통해 비수소성 bcc(ice X) 구조를 유지하면서도 hcp와 fcc가 공존함을 확인했으며, 197 GPa·2250 K에서는 hcp 피크가 상대적으로 강화되었다. 압력이 219 GPa, 2630 K에 도달했을 때는 fcc 피크가 완전히 사라지고 순수 hcp 피크만이 남아, hcp가 초이온성 상태에서 열역학적으로 더 안정함을 시사한다.

열팽창 분석에서는 hcp의 a축은 거의 일정한 반면 c축이 비선형적으로 팽창하는 S‑shape 곡선을 보였으며, 이는 이전 fcc 초이온성 아이스에서 보고된 “type‑I superionic transition”과 유사하지만, 방향성이 한쪽(c축)으로 집중된 점이 특징이다. 이러한 비대칭적 팽창은 프로톤이 c축을 따라 선호적으로 이동한다는 이방성 확산 메커니즘을 의미한다. 이는 초이온성 NH₃의 pseudo‑hcp 구조에서 보고된 현상과도 일맥상통한다.

이론적 배경과 비교했을 때, 머신러닝 기반 포텐셜을 이용한 최근 시뮬레이션(Refs. 18, 19)에서는 fcc와 hcp(또는 quasi‑hcp)의 자유에너지가 광범위한 P‑T 영역에서 거의 동일하다고 예측한다. 실험 결과는 이러한 예측을 뒷받침하며, 스태킹 결함과 기계적 플라스티시티가 두 구조의 공존을 가능하게 함을 보여준다. 또한, hcp 초이온성 아이스가 fcc보다 전기 전도도가 낮을 것으로 추정되는데, 이는 얼음 거성 내부의 전도성 고체 핵(inner core) 역할을 하는데 더 적합할 수 있다. 현재 다이너모 모델은 전도성 낮은 고체층이 외부 대류성 이온층을 둘러싸는 구조를 가정하고 있는데, hcp 초이온성 아이스는 이러한 가정에 부합하는 새로운 후보 물질이 된다.

결론적으로, 이 연구는 (1) 고압·고온 조건에서 hcp 초이온성 물 아이스의 존재를 최초로 실험적으로 확인, (2) fcc‑hcp 전이가 온도 사이클링에 의해 촉진되는 메르텐시크 전이 메커니즘과 연관, (3) hcp 구조가 c축을 중심으로 한 이방성 프로톤 확산을 나타내어 전기 전도성 및 기계적 특성이 fcc와 차별화됨을 제시한다. 이러한 발견은 얼음 거성 내부의 물리‑화학적 모델링, 특히 다이너모 메커니즘과 내부 층화 구조 해석에 중요한 영향을 미칠 것으로 기대된다.
