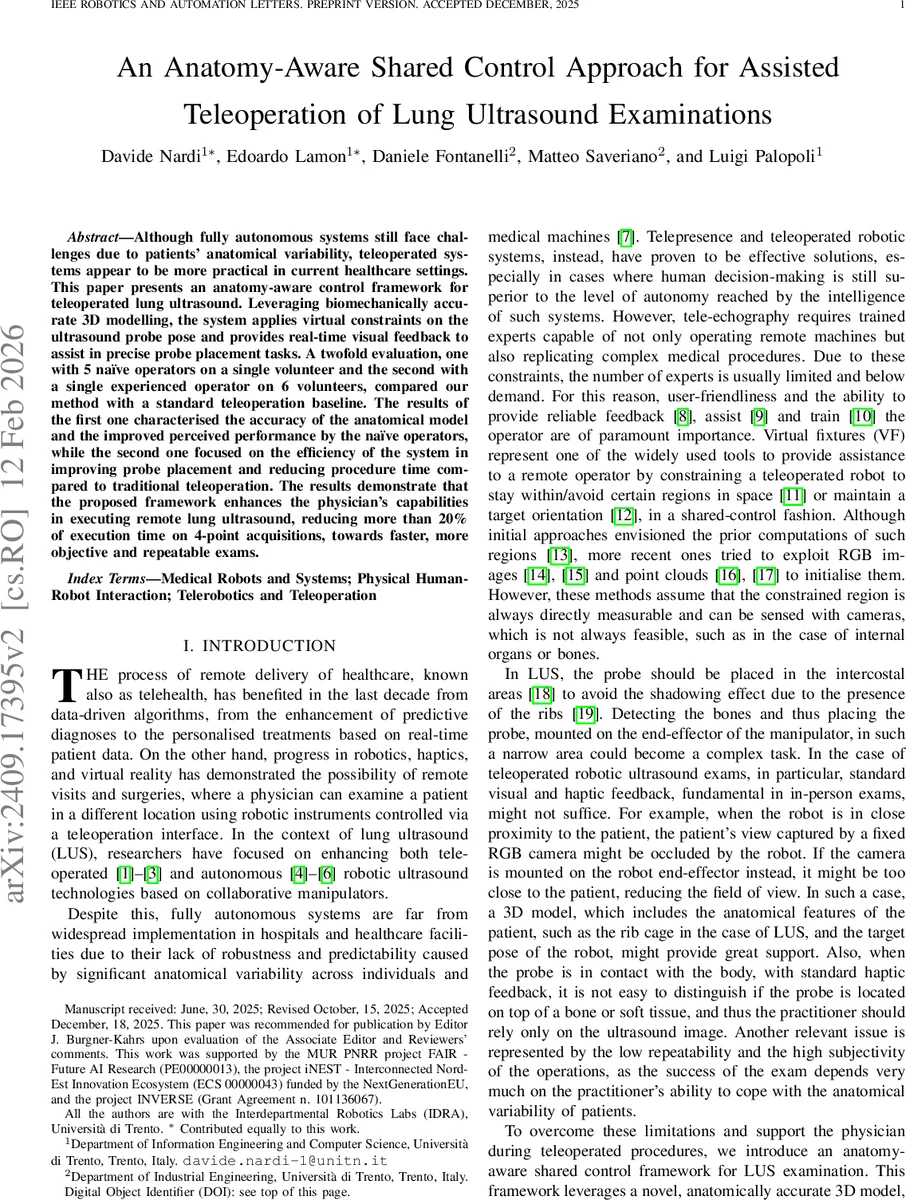

해부학 인식 공유 제어 기반 원격 폐 초음파 보조 시스템

초록

본 논문은 환자별 3차원 해부학 모델을 활용해 가상 제약(Virtual Fixture)을 생성하고, 실시간 시각·촉각 피드백을 제공함으로써 원격 폐 초음파 검사의 정확도와 효율성을 향상시키는 공유 제어 프레임워크를 제안한다. 5명의 비전문가와 1명의 전문가를 대상으로 한 두 차례 실험에서, 제안 시스템이 기존 텔레오퍼레이션 대비 탐색 정확도와 프로토콜 수행 시간을 각각 20 % 이상 감소시켰음을 확인하였다.

상세 분석

이 연구는 기존 텔레오퍼레이션 기반 초음파 시스템이 직면한 ‘해부학적 변이성’과 ‘시각·촉각 피드백 부족’ 문제를 해결하기 위해, 최신 인체 모델링 기법인 SKEL(Skeletal Kinematics Developed by a Learned body model)을 핵심으로 삼았다. SKEL은 SMPL을 확장한 파라메트릭 모델로, 피부와 골격 메쉬를 동시에 제공하며, 46차원의 자세 파라미터(q), 10차원의 형태 파라미터(β), 3차원의 전역 위치(t)를 통해 개인 맞춤형 3D 모델을 실시간에 가깝게 재구성한다. 논문에서는 두 대의 RGB‑D 카메라로 획득한 포인트 클라우드를 YOLOv8‑seg 로 사람 영역만 추출한 뒤, Chamfer 거리 최소화를 위한 AdamW 옵티마이저를 적용해 SKEL 모델을 피팅한다. 이 과정에서 ICP 기반 포인트 클라우드 정합과 gradient‑descent 기반 파라미터 최적화를 결합해, T‑포즈 상태에서 정확한 골격·피부 메쉬를 얻는다.

골격 메쉬에서 1~5번째 갈비뼈를 수동으로 라벨링하고, 척추 축을 기준으로 피부 표면에 투사함으로써 각 갈비뼈의 중심선을 추출한다. 중심선을 따라 타원형 단면을 갖는 곡선 튜브(Forbidden Region)를 생성하고, 이를 메쉬 기반 제약으로 QP(Quadratic Program)에 삽입한다. 위치 제약은 “프로브가 갈비뼈 내부로 침투하지 않도록 하는 일방향 가상 제약”으로 정의되며, 하이퍼플레인 형태의 선형 제약 A·Δx ≥ b 로 구현된다. 동시에, 피부 법선과 갈비뼈 방향을 이용해 이상적인 프로브 자세를 정의하고, 이를 원뿔형(Conic) 제약으로 각속도 제한에 포함시켜 프로브가 폐 표면에 거의 수직이 되도록 유도한다.

제어 구조는 두 단계 QP를 사용한다. 첫 번째 QP는 위치 제약을 만족하는 목표 증분 Δx를 계산하고, 두 번째 QP는 허용 각속도와 자세 제약을 적용해 최종 제어 명령을 생성한다. 이 명령은 Cartesian impedance controller에 전달되어 로봇의 움직임과 접촉력을 동시에 조절한다. 접촉력은 6DoF haptic 인터페이스에 피드백되어 사용자는 물리적 저항을 체감하고, 제약 위반 시 진동 및 GUI 오버레이가 제공돼 시각·촉각 인지를 강화한다.

실험 설계는 두 단계로 나뉜다. 첫 번째는 동일 자원(한 명의 자원)에게 5명의 비전문가가 수행하도록 하여 모델 정확도와 사용성(주관적 만족도, 인지 부하) 를 평가했으며, 두 번째는 숙련된 전문가가 6명의 서로 다른 자원에게 수행해 프로토콜 수행 시간과 프로브 위치 정확도를 정량화했다. 결과는 (1) SKEL 모델이 인체 신체 치수와 평균 3 mm 이내의 오차를 보였고, (2) 가상 제약이 적용된 경우 비전문가의 탐색 경로가 평균 22 % 짧아졌으며, (3) 전문가가 사용했을 때 전체 4‑point 획득 프로토콜 시간이 20 % 이상 감소했고, 프로브가 갈비뼈 위에 놓이는 오류가 0 %에 가까워졌다.

이러한 결과는 해부학 인식 공유 제어가 텔레오퍼레이션 기반 초음파 검사의 핵심 과제인 ‘정확한 탐색·정렬·접촉’ 세 단계를 동시에 보조함으로써, 비전문가도 안전하고 효율적으로 검사를 수행하게 함을 입증한다. 또한, 모델 기반 제약이 실시간으로 업데이트되지 않아도 호흡·자세 변화에 대한 로봇의 컴플라이언스 제어가 충분히 보완해 준다는 점에서, 시스템 구현 복잡성을 크게 낮추면서도 높은 신뢰성을 확보한다는 장점이 있다. 향후 연구에서는 실시간 스캔 기반 모델 업데이트, 다중 모달 센서 융합, 그리고 다양한 임상 시나리오(예: 중증 환자, 급성 호흡곤란) 적용을 통해 제어 전략을 확장할 여지가 있다.
