화학적으로 조절되는 원뿔형 마이크로채널 시냅스

초록

원뿔형 미세유체 채널에 기능화된 표면 그룹을 도입하고, 랭무어식 표면 반응을 모델링함으로써 전압 구동 이온 농축과 느린 표면 전하 방전이 결합된 비선형 충전·방전 메커니즘을 구현한다. 이 메커니즘은 단기·장기 전위 강화·감쇠, 주파수 의존성 가소성, 화학‑전기 동시 자극에 의한 스파이크‑타이밍 의존 가소성(STDP) 및 AND 논리 게이트와 유사한 공존 감지 기능을 재현한다.

상세 분석

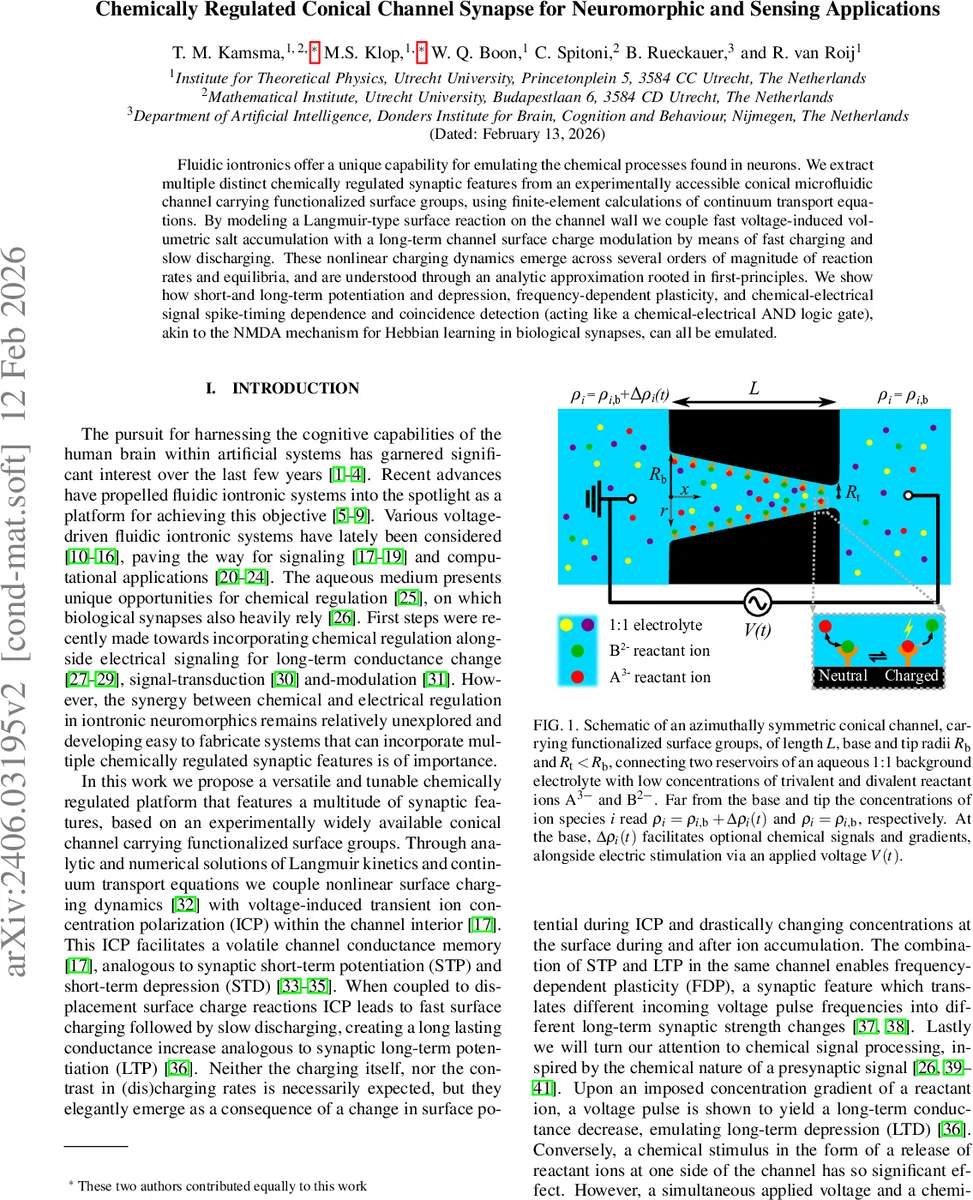

본 연구는 길이 10 µm, 기저 반경 120 nm, 팁 반경 30 nm인 원뿔형 채널을 대상으로, 표면에 1 nm⁻² 밀도의 음이온 결합 가능한 작용기를 부착하고, A³⁻와 B²⁻ 이온이 교대 결합·해리하는 랭무어식 전위 변위 반응을 가정한다. 전압 펄스가 인가되면 포아송‑넨스트‑플랑크‑스톡스 연립 방정식을 유한요소법으로 풀어 이온 농축(ICP)과 전기이중층 전위 ψ₀의 변화를 계산한다. ICP는 채널 내부에 수 ms 수준으로 염 농도를 급격히 증가시켜 ψ₀를 덜 음전하로 만들고, 이에 따라 표면에 결합 가능한 A³⁻ 농도가 급증한다. 반응식 ∂σ/∂t = k ρ_A (Γ–σ) – K ρ_B σ에 의해 표면 전하 σ는 1 s⁻¹ 정도의 빠른 속도로 충전되며, 전압이 해제된 뒤에는 B²⁻에 의한 방전이 kK ρ_B ≈ 0.01 s⁻¹ 수준으로 2 ~ 3 오더의 시간 차이를 보인다. 이러한 비대칭 충·방전은 반응 상수 k, K와 무관하게 ICP와 전하에 의한 이온 배제 효과에 의해 보편적으로 발생한다는 점을 해석적 근사(AA)와 수치 시뮬레이션(FE) 모두에서 확인하였다. 충전된 표면 전하는 채널 전체 전도도 g에 장기적인 상승을 유발해 LTP를, 급격한 염 농도 상승은 순간적인 전도도 상승을 일으켜 STP를 만든다. 펄스 주파수를 조절하면 ICP가 누적되어 표면 전하가 더 많이 축적되므로, 고주파 펄스열에서는 LTP가 크게 강화되어 주파수 의존성 가소성(FDP)이 구현된다. 또한, 기저쪽에 A³⁻ 농도 변동(화학 신호)과 팁쪽 전압 펄스를 동시에 가하면 표면 전하 증가가 상호 보강되어 전도도가 크게 상승하고, 이는 화학‑전기 AND 게이트 동작과 동일하다. 두 자극의 시간 차이를 변화시킬 경우, 전도도 변화 곡선이 전후 관계에 따라 비대칭적으로 나타나며, 이는 생물학적 NMDA 수용체의 시냅스 가소성인 STDP와 유사한 메커니즘을 제공한다. 파라미터 스캔 결과, 채널 반경, 길이, 배경 전해질 농도, 반응 속도 k 등 다양한 실험적 변수에 대해 현상이 강인함을 확인했으며, 기존 2D 플라스틱 채널 대비 10배 이상 높은 장기 기억 지속시간(≈10 분)과 전도도 변조 폭을 달성하였다.
