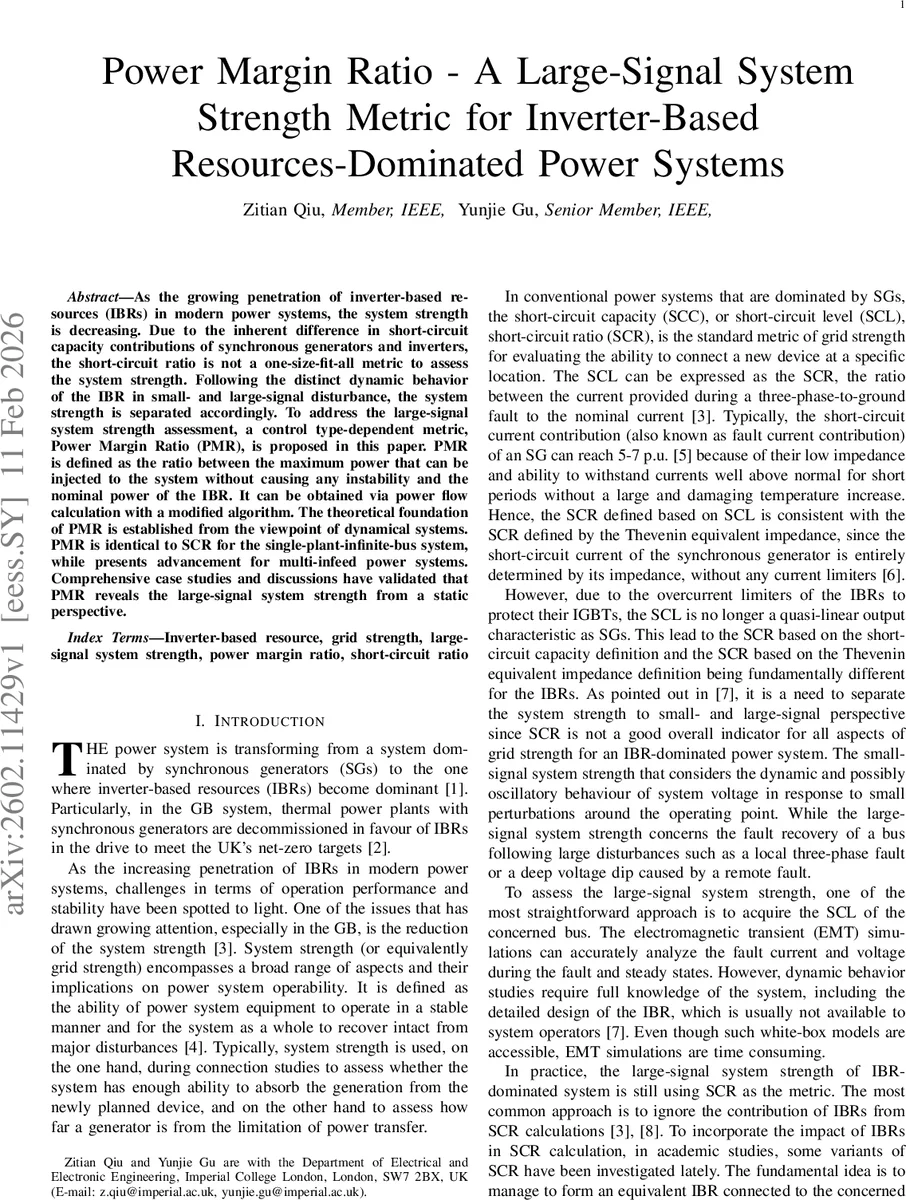

인버터 기반 전력망의 대신호 강도 지표 파워 마진 비율

초록

본 논문은 인버터 기반 자원(IBR)이 지배하는 전력망에서 기존의 단신호 지표인 단락 전류 비율(SCR)의 한계를 극복하고자, 대신호(large‑signal) 시스템 강도를 정량화하는 새로운 지표인 파워 마진 비율(Power Margin Ratio, PMR)을 제안한다. PMR은 IBR가 안정성을 잃지 않고 시스템에 주입할 수 있는 최대 전력과 IBR의 정격 전력의 비율로 정의되며, 전력 흐름 계산을 통해 손쉽게 구할 수 있다. 이론적으로는 PMR이 작은 경우 지역 안정 영역(ROA)이 축소되어 대규모 고장에 취약함을 의미한다. 단일 플랜트‑무한버스 모델에서는 SCR과 동일하지만, 다중 인버터 연계 시스템에서는 IBR의 제어 유형(GFL, GFM 등)을 반영해 SCR보다 현실적인 강도 평가가 가능함을 사례 연구를 통해 입증한다.

상세 분석

본 논문은 전통적인 전력망이 동기발전기(SG) 중심에서 인버터 기반 자원(IBR) 중심으로 전환됨에 따라 “시스템 강도” 개념을 재정의할 필요성을 강조한다. 기존의 단락 전류 비율(SCR)은 SG가 제공하는 높은 단락 전류와 선형적인 전압‑전류 특성을 전제로 하지만, IBR는 IGBT 과전류 보호 장치에 의해 전류가 제한되고, 제어 방식에 따라 전압·주파수를 고정하거나 지원한다는 점에서 SCR이 시스템 강도를 정확히 반영하지 못한다. 특히, 작은 교란에 대한 작은 신호 안정성(소신호)과 큰 교란에 대한 큰 신호 안정성(대신호)이 서로 다른 메커니즘을 갖는다는 점을 논문은 실험적 EMT 시뮬레이션으로 명확히 보여준다. 작은 교란에서는 전압이 일시적으로 저하되지만 복구되는 반면, 큰 교란에서는 전압이 회복되지 않아 대규모 불안정이 발생한다. 이러한 차이를 반영하기 위해 저자는 “대신호 시스템 강도”를 정의하고, 이를 정량화하는 새로운 지표인 파워 마진 비율(PMR)을 제안한다.

PMR은 “시스템이 안정성을 유지하면서 흡수할 수 있는 최대 전력(P_max)”을 IBR의 정격 전력(P_IBR)으로 나눈 값이다. P_max은 전력 흐름 해석에서 해당 버스에 전력을 점진적으로 증가시켜 수렴이 실패할 때까지 찾는다. 이 과정에서 IBR의 제어 유형을 노드 특성으로 구분한다. GFL(그리드‑팔로잉) 인버터는 P‑Q 제어 혹은 P‑V 제어에 따라 ‘GFL(제어)’ 혹은 ‘그리드 지원’ 노드로 설정하고, GFM(그리드‑포밍) 인버터는 전압·위상 고정(V‑θ) 노드로 모델링한다. 이렇게 하면 전력 흐름 계산 자체가 다중 인버터 간 상호작용을 자연스럽게 포함하게 된다.

이론적으로는 동적 시스템 관점에서 PMR이 작을수록 평형점의 안정 영역(ROA)이 작아진다. 저자는 단일 플랜트‑무한버스(SPIB) 모델을 이용해 전통적인 P‑δ 곡선과 등면적 기준(EAC)을 적용, P_max이 X_L⁻¹(퍼 유닛)임을 보이며 PMR이 SCR과 동일함을 증명한다. 그러나 다중 인버터가 존재하는 실제 시스템에서는 SCR이 IBR의 전력 주입을 0으로 가정해 과소평가하는 반면, PMR은 실제 혹은 잠재 전력 주입을 고려해 보다 정확한 강도 평가가 가능하다.

논문은 또한 PMR의 한계도 솔직히 언급한다. PMR은 정적 전력 흐름 기반 지표이므로 순간적인 전류 파형이나 제어 루프 간의 동적 상호작용을 직접 반영하지 않는다. 따라서 PMR이 높다고 해서 모든 대규모 고장에 대해 절대적인 안정성을 보장하는 것은 아니다. 다만, 전력망 운영자 입장에서 복잡한 EMT 시뮬레이션 없이도 시스템 강도를 빠르게 파악하고, GFM 인버터 도입 등 설계 옵션을 비교 평가하는 실용적인 도구가 된다.

결론적으로, PMR은 기존 SCR의 한계를 보완하고, IBR 중심 전력망에서 대규모 고장 복구 능력을 정량화하는 유용한 메트릭으로 자리매김할 가능성이 크다.
