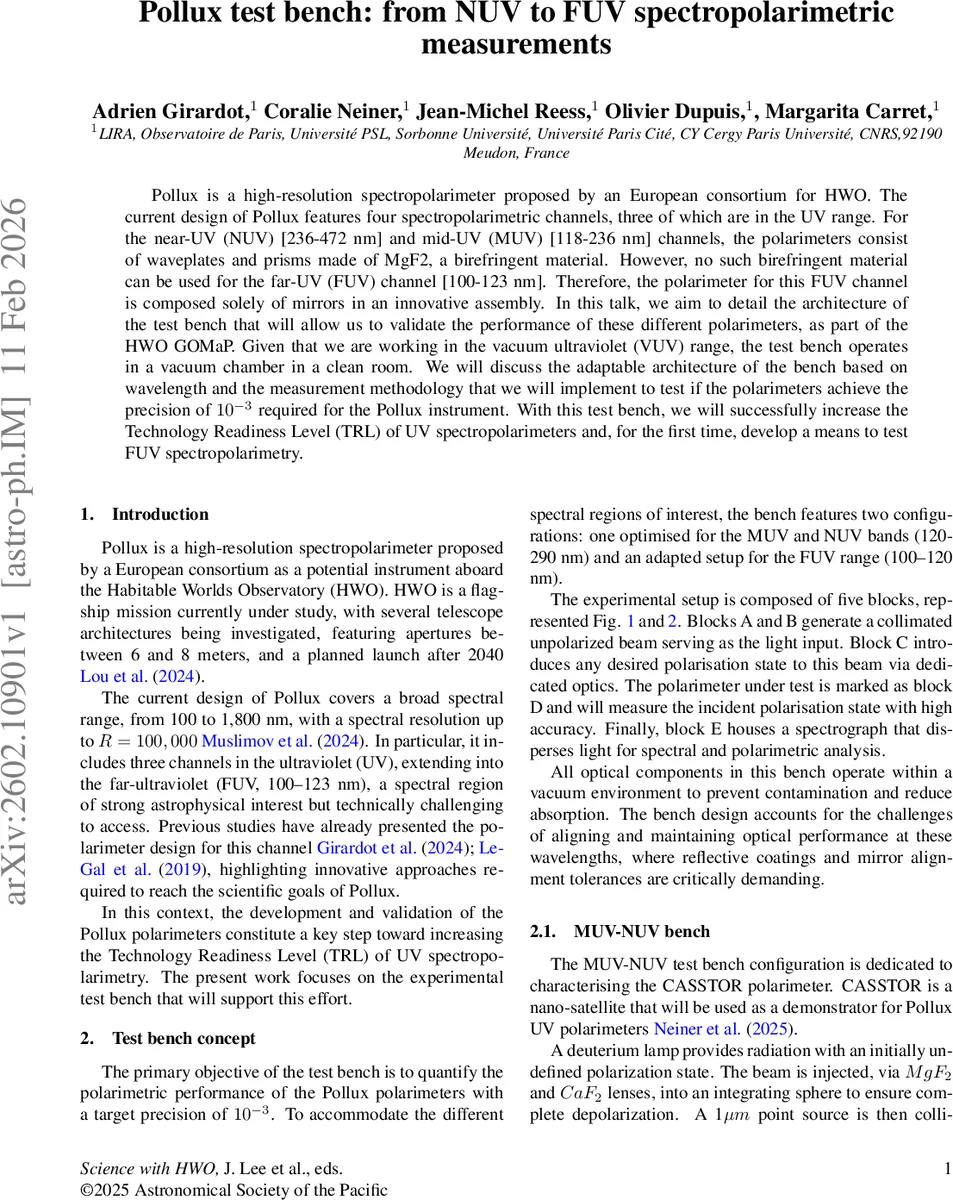

폴럭스 FUV UV 편광 측정 테스트벤치 설계와 검증

초록

본 논문은 유럽 컨소시엄이 제안한 고해상도 UV 분광편광계인 폴럭스의 NUV, MUV, FUV 채널을 검증하기 위한 진공 테스트벤치를 설계·구축한 내용을 다룬다. MgF₂ 기반 파동판·프리즘을 이용한 NUV·MUV 편광기와, 전적으로 거울로 구성된 FUV 편광기의 성능을 10⁻³ 수준의 정밀도로 측정하도록 벤치를 모듈식으로 구성했으며, 진공 챔버, 정밀 정렬 메커니즘, UV 전용 검출기 등을 포함한다.

상세 분석

이 연구는 폴럭스가 목표로 하는 100 nm ~ 1800 nm 전 범위, 특히 100 ~ 123 nm의 FUV 영역에서 편광 측정이 가능한지를 검증하기 위한 실험 인프라를 제시한다. 기존 UV 편광기 설계는 MgF₂와 같은 이방성 물질을 활용해 파동판과 프리즘을 조합했지만, FUV에서는 투과성이 부족해 물리적으로 적용할 수 없었다. 저자들은 이를 극복하기 위해 전적으로 반사광학(거울)만을 사용한 혁신적인 편광 구조를 고안했으며, 이 구조의 편광 효율과 위상 차이를 정밀하게 측정하기 위한 전용 테스트벤치를 구축하였다.

벤치는 크게 다섯 블록(A~E)으로 나뉘며, A·B에서 비편광 광원을 생성·콜리메이션하고, C에서 Babinet–Soleil 보상기와 Wollaston 프리즘을 이용해 임의의 편광 상태를 만든다. D에 테스트할 편광기를 삽입해 실제 편광 변환을 수행하고, E에서 고해상도 echelle 분광기와 CIS120 검출기로 스펙트럼 및 편광 정보를 획득한다. MUV‑NUV 구성은 MgF₂ 파동판·프리즘을 포함한 기존 편광기를 검증하고, FUV 구성은 진공 내에서 100 ~ 118 nm 이하의 플라즈마 디듀터리움 광원을 사용해 거울 기반 편광기의 위상 차이를 직접 측정한다.

진공 챔버는 2 × 10⁻⁶ mbar까지 펌프다운이 가능하며, 오염 방지를 위해 분자·입자 오염 워치가 배치된다. 내부 광학 부품은 9개의 진공 호환 피에조 모터와 5축 스테이지를 통해 30 arcsec 이하의 각도 정밀도와 1.5 µm 이하의 위치 정밀도를 달성한다. 특히, Babinet–Soleil 보상기의 0 retardance 위치를 0.01 mm, 즉 4.36 × 10⁻⁵ mm의 두께 불확실도로 보정했으며, 콜리메이터는 QWLSI 파시스 파면 센서를 이용해 30 arcsec·30 arcsec의 각도와 1.5 µm 이하의 위치 정밀도로 정렬했다. 이러한 정밀 정렬은 10⁻³ 수준의 편광 정확도를 확보하는 데 필수적이다.

시뮬레이션 결과, CIS120 검출기는 115 ~ 300 nm 구간에서 충분한 양자 효율을 보이며, 다중 회절 차수별 색 구분이 가능하도록 설계되었다. 전체 시스템 길이는 약 1 m이며, 레일 기반 구조 덕분에 모듈 교체와 내부 접근이 용이하다.

결과적으로, 이 테스트벤치는 기존 UV 편광 기술의 TRL을 4~5 수준으로 끌어올리고, 최초로 FUV 편광 측정을 실험적으로 검증할 수 있는 기반을 제공한다. 이는 2040년 이후 발사 예정인 Habitable Worlds Observatory(HWO) 임무에 탑재될 폴럭스의 과학적 목표 달성에 결정적인 역할을 할 것으로 기대된다.
