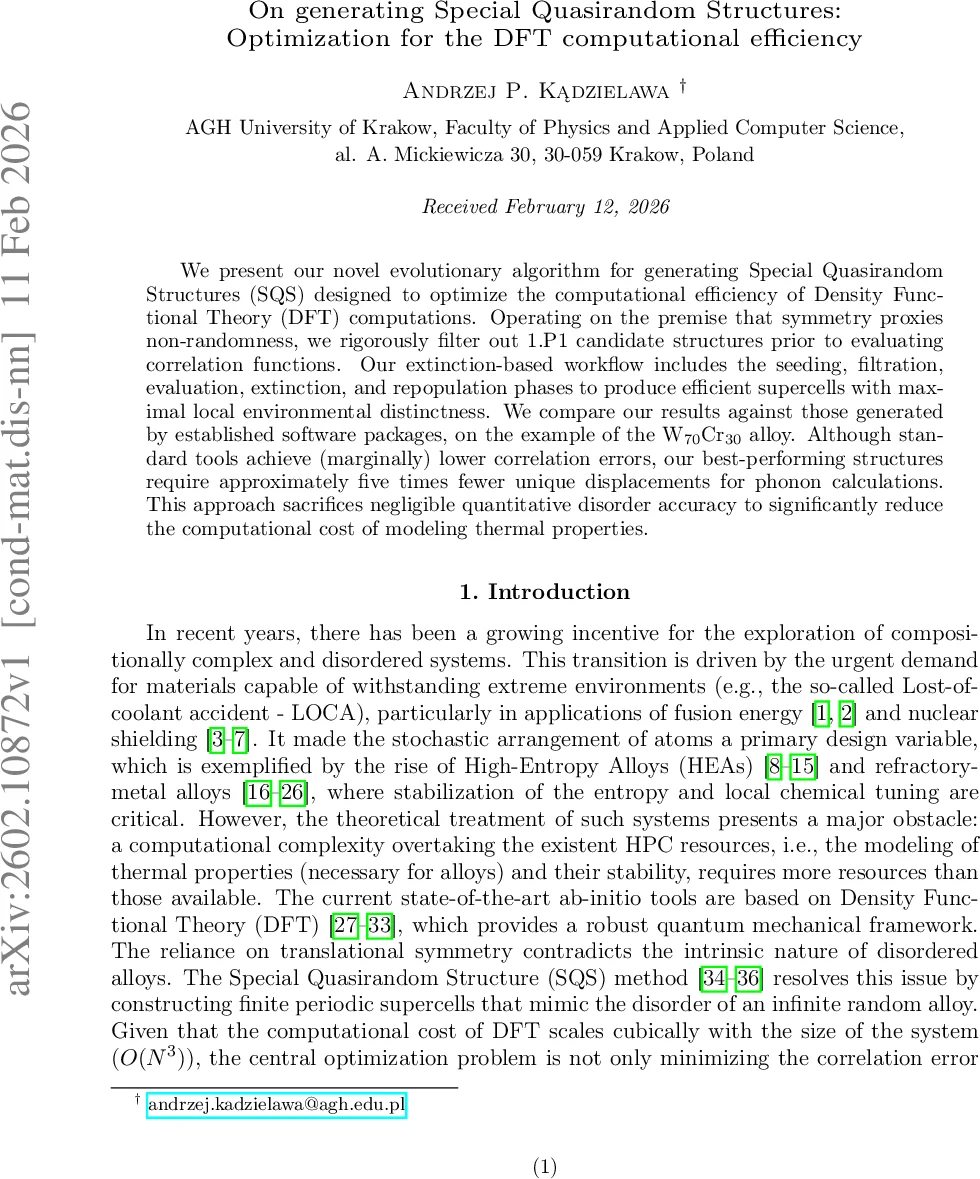

DFT 효율을 위한 특수준위무작위구조 생성 혁신

초록

본 논문은 대칭성을 비무작위성의 지표로 삼아 1.P1 대칭을 가진 후보를 사전에 제거하고, 상관오차와 고유 변위 수를 동시에 최소화하는 진화 기반 알고리즘을 제시한다. W₇₀Cr₃₀ 합금에 적용한 결과, 기존 SQS 생성 도구보다 약 5배 적은 고유 변위로 포논 계산이 가능함을 보여준다.

상세 분석

이 연구는 특수준위무작위구조(Special Quasirandom Structure, SQS)의 생성 과정에서 계산 효율성을 극대화하기 위해 두 가지 핵심 아이디어를 도입한다. 첫 번째는 “대칭은 비무작위성을 의미한다”는 가정 하에 1.P1(가장 높은 대칭) 후보를 초기에 필터링함으로써 상관함수 계산에 드는 비용을 크게 절감한다는 점이다. 기존 ATAT·sqsgenerator와 같은 도구는 대칭을 최소화하는 방향으로 최적화를 진행하지만, 여전히 고대칭 구조가 다수 생성되어 포논 계산 시 필요한 고유 변위 수가 급증한다. 저자는 이를 “멸종 기반(extinction‑based) 워크플로우”라 명명하고, 시드 생성 → 저대칭 필터링 → 상관오차 평가 → 최악 구조 멸종 → 재생산이라는 5단계 순환을 구현한다.

두 번째 혁신은 오류 함수에 고유 변위 수를 가중치로 포함시킨 점이다. 기존 오류 함수는 클러스터 상관오차만을 최소화했으나, 여기서는 E ← Σ Aₙ·|ΔC| × N_disp 형태로 정의하여 변위 수가 많은 구조는 자동으로 패널티를 받는다. 이렇게 하면 진화 과정에서 “작은 슈퍼셀·다양한 로컬 환경”을 가진 구조가 자연스럽게 선택된다. 알고리즘은 기본적인 메트로폴리스 수용 기준을 적용해局部 비최적 상태를 허용함으로써 탐색 다양성을 유지한다.

실험에서는 W₇₀Cr₃₀ 합금을 4×4×4 bcc 슈퍼셀(총 128원자)로 모델링하고, 기존 ATAT·sqsgenerator에서 10⁹ 반복으로 얻은 1.P1 구조와 비교했다. 상관오차(E) 면에서는 ATAT이 약 2.01×10⁻⁴ 로 가장 낮았지만, 제안된 C2·Amm2 대칭 구조는 2.92×10⁻⁴ 에 불과하면서도 고유 변위 수가 5배 감소했다. 이는 포논 계산 시 필요한 DFT SCF 반복 횟수와 메모리 요구량을 크게 낮추어, 고온 열역학(Quasi‑Harmonic Approximation) 계산을 실용적인 시간 안에 수행할 수 있게 한다.

또한, 가중치 Aₙ을 1/n 형태로 설정하고, n⁻ᵖ(p=2,4,12) 및 거리 기반 가중치와 비교했을 때, 전자는 수렴 속도가 가장 빠르고 최종 구조의 변위 효율성도 우수함을 확인했다. 이는 근접 이웃 클러스터에 높은 가중치를 부여함으로써 물리적으로 중요한 상관을 보존하면서도 대칭을 억제하는 전략이 효과적임을 시사한다.

전체적으로 이 논문은 SQS 생성 알고리즘에 “대칭 억제 + 변위 패널티”라는 두 축을 도입함으로써, 전통적인 무작위성 최적화와는 다른 새로운 효율성 패러다임을 제시한다. 이는 특히 대규모 고온·고압 환경에서의 재료 설계, 핵융합 플라즈마 접촉재, 방사선 차폐 합금 등 DFT 기반 열역학·포논 계산이 병목이 되는 분야에 직접적인 영향을 미칠 것으로 기대된다.
