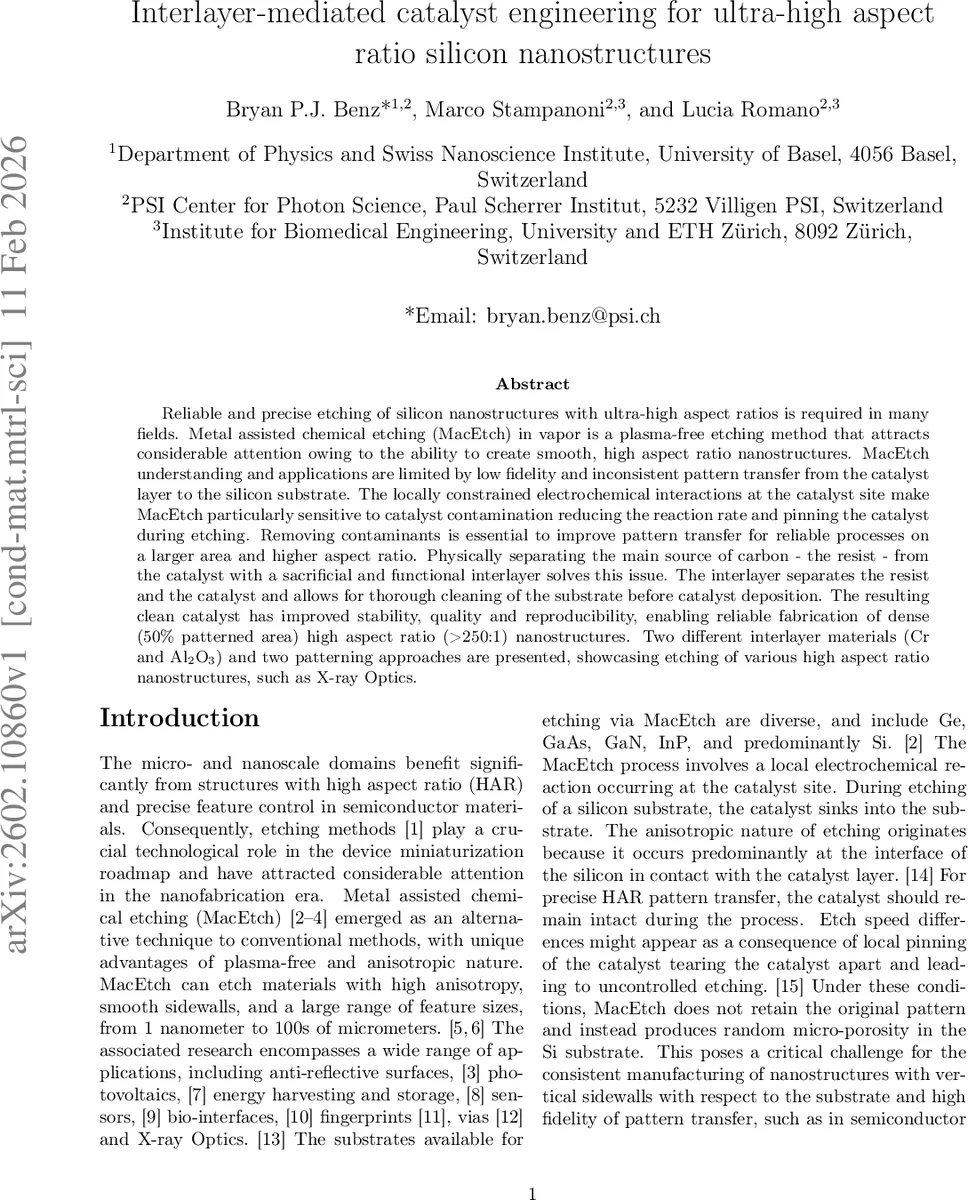

초고종횡비 실리콘 나노구조를 위한 인터레이어 촉매 엔지니어링

초록

본 논문은 리소그래프 저항과 촉매층 사이에 크롬 또는 알루미늄산화물(interlayer)을 삽입해 표면 오염을 완전히 제거하고, 가스상 MacEtch 공정에서 촉매 핀닝을 방지함으로써 250:1 이상의 초고종횡비와 50% 패턴 밀도를 구현한 방법을 제시한다.

상세 분석

본 연구는 기존 리소그래프 기반 리프트‑오프 공정에서 발생하는 저항 잔류물 및 탄소 오염이 촉매 표면과 실리콘‑촉매 인터페이스에 부착되어 전하 주입을 방해하고, 촉매가 고정(pinning)되거나 비정상적인 이동을 야기한다는 근본적인 문제를 정확히 짚어낸다. 이를 해결하기 위해 저항층과 촉매층 사이에 물리적으로 분리되는 ‘인터레이어’를 도입하였다. 두 종류의 인터레이어, 즉 금속성 크롬(Cr)과 절연성 알루미늄산화물(Al₂O₃)을 선택한 이유는 각각 가스상 HF·O₂ 환경에서 화학적으로 안정하고, MacEtch 과정에서 자체적으로 에칭을 차단(blocking)하는 특성을 갖기 때문이다.

I‑Et(Interlayer‑Etch) 방식에서는 Cr을 먼저 증착하고, 전자빔 리소그래프 후 플라즈마 에칭으로 저항 패턴을 Cr 인터레이어에 전사한다. 이 과정에서 저항을 완전히 제거하고, 산소 플라즈마와 화학 세정으로 표면을 청정하게 만든 뒤 Pt 촉매를 증착한다. SEM 및 EDX 분석 결과, Cr 층과 Pt 촉매가 모두 손상 없이 유지되며, 촉매‑실리콘 접촉면이 깨끗해져 촉매가 수직으로 균일하게 침강한다. 200 nm 폭, 4.8 µm 높이(H‑bar) 구조는 15 min, 55 °C, 25 % HF 조건에서 250:1 이상의 종횡비를 달성하였다.

I‑Lo(Interlayer‑Lift‑off) 방식은 Cr 대신 Al₂O₃을 사용한다. 저항 위에 Al₂O₃를 물리증착한 뒤, 저항을 용제에 용해시켜 Al₂O₃ 패턴만 남긴다. 이 방법은 플라즈마 에칭을 전혀 사용하지 않으므로, 플라즈마에 민감한 다중층 스택을 구현할 수 있다. Al₂O₃는 가스상 HF·O₂ 환경에서 거의 부식되지 않아 효과적인 차단층 역할을 하며, 400 nm 폭, 15 µm 깊이의 구조를 30 min, 60 °C, 50 % HF 조건에서 성공적으로 제작하였다. 두 방식 모두 촉매 핀닝을 최소화하고, 에칭 속도와 방향의 균일성을 크게 향상시켰다.

핵심 인사이트는 (1) 촉매와 저항 사이에 물리적 장벽을 두어 표면 오염을 완전 제거함으로써 전하 전달 효율을 회복하고, (2) Cr과 Al₂O₃이 각각 금속·절연 특성을 활용해 MacEtch 차단층으로 작동한다는 점이다. 특히 Al₂O₃는 CMOS 호환성과 다양한 공정 스택에 적용 가능하다는 장점이 있다. 결과적으로, 밀도 50 %의 패턴 영역에서도 250:1 이상의 초고종횡비를 일관되게 얻을 수 있었으며, X‑ray 광학소자와 같은 고정밀 응용 분야에 바로 적용할 수 있다.
