이온빔 패터닝으로 구현한 마그네토엘라스틱 스핀파 라우팅 메커니즘

초록

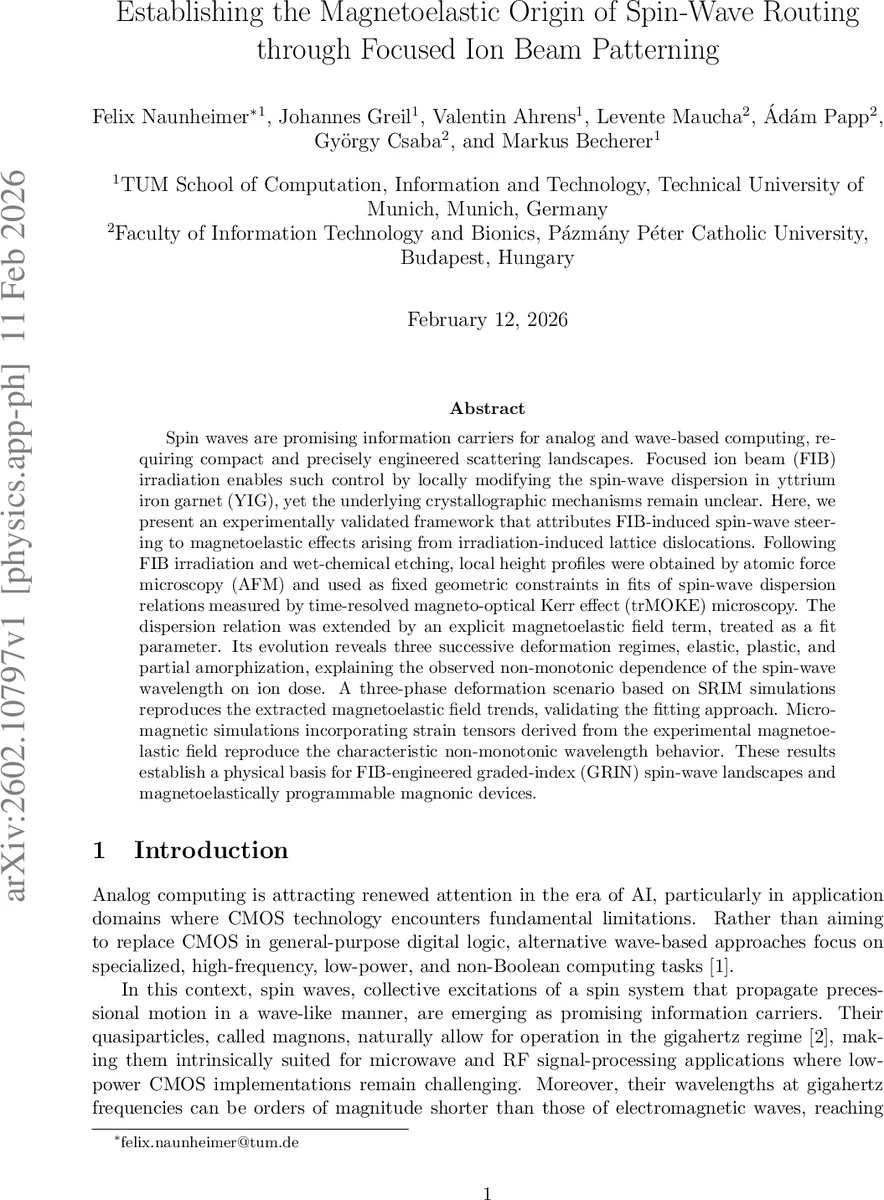

본 연구는 Ga⁺ 이온을 이용한 FIB(집속 이온 빔) 조사로 YIG 얇은 막에 발생하는 격자 결함과 변형을 정량화하고, 이를 마그네토엘라스틱 필드로 모델링하여 스핀파 파장 변화를 설명한다. AFM으로 측정한 표면 높이 감소를 기하학적 제약으로 고정하고, trMOKE로 얻은 스핀파 분산을 Kalinikos‑Slavin 모델에 마그네토엘라스틱 항을 추가해 피팅하였다. SRIM 시뮬레이션 기반의 3단계(탄성‑소성‑부분 비정질) 변형 시나리오가 실험적 마그네토엘라스틱 필드와 일치함을 확인했으며, 마이크로자기 시뮬레이션에서도 동일한 비단조 파장 변화를 재현하였다. 결과적으로 FIB 패터닝을 통한 GRIN(graded‑index) 스핀파 회로 설계가 구조적 변형을 이용한 프로그래머블 마그노닉스 구현에 유효함을 입증한다.

상세 분석

이 논문은 YIG(이트륨 철산화물) 얇은 막에 Ga⁺ 이온을 8 keV‒30 keV 범위로 조사한 뒤, 습식 화학 에칭을 통해 표면에 형성된 부분 비정질층을 제거하고, 남은 두께 감소를 AFM으로 정밀 측정한다. 측정된 두께 프로파일은 스핀파 전파 해석에서 고정된 기하학적 파라미터로 사용되어, 실제 변형에 의한 두께 변화가 분산 관계에 미치는 영향을 배제한다. 스핀파는 trMOKE 현미경으로 2.285‒2.33 GHz 범위에서 전파시켰으며, 각 이온 선량(2‒60 × 10¹² ions cm⁻²)별 파장 변화를 Fourier 분석으로 추출하였다. 파장‑선량 곡선은 두 개의 전이점(12 × 10¹², 34 × 10¹² ions cm⁻²)을 보이며, 세 개의 구간(감소‑증가‑다시 감소)으로 구분된다. 기존의 단순한 스트레인‑유도 이방성 모델로는 이러한 비단조성을 설명할 수 없었으나, 저자들은 이온 충돌에 의해 형성되는 결함 클러스터가 점차 엣지 디스로케이션 루프(⟂)로 전환된다고 가정한다. 디스로케이션 루프는 주변 격자에 압축·팽창 변형을 유발하고, 이는 마그네토엘라스틱 에너지 B₁·ε·M 형태의 유효 필드 H_me로 나타낼 수 있다. Kalinikos‑Slavin 분산식에 H_me를 피팅 파라미터로 도입하면, 각 선량에 대응하는 H_me 값이 탄성(선형 증가), 소성(포화 후 완화), 부분 비정질(재증가) 단계로 변함을 확인한다. SRIM 시뮬레이션은 이온 에너지와 선량에 따른 원자 손상 프로파일을 제공하며, 손상 밀도와 결함 농도를 정량화한다. 손상 프로파일을 깊이별로 적분한 결과는 세 단계 변형 시나리오와 일치하고, 특히 30 keV에서 깊이 30 nm 이하에 비정질층이 형성되는 것을 보여준다. 마지막으로, 마이크로자기 시뮬레이션(MuMax3)에서 SRIM‑기반 스트레인 텐서를 B₁과 결합해 적용하면, 실험에서 관찰된 파장‑선량 비단조 곡선을 재현한다. 이러한 일관된 실험‑모델‑시뮬레이션 연계는 FIB‑유도 마그네토엘라스틱 효과가 스핀파 라우팅의 근본 메커니즘임을 강력히 뒷받침한다.
