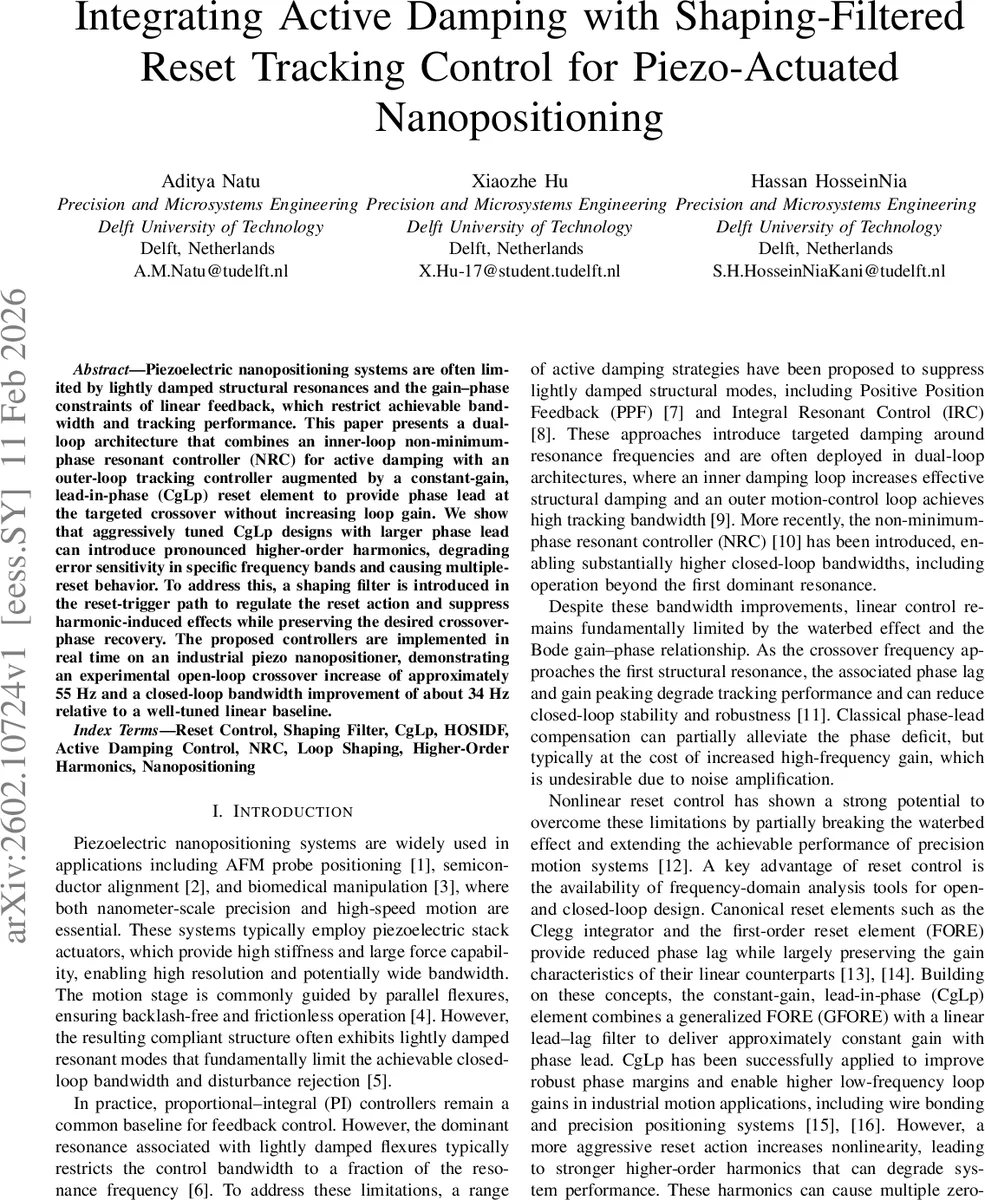

활성 감쇠와 형상 필터 기반 리셋 트래킹 제어를 결합한 피에조 나노포지셔닝 고대역폭 구현

초록

**
본 논문은 피에조 스택 기반 나노포지셔닝 시스템의 구조적 공진을 능동 감쇠(NRC)와 외부 트래킹 루프에 삽입된 상수이득 위상선도(CgLp) 리셋 요소를 결합한 이중 루프 제어 구조를 제안한다. 높은 위상 보상을 위해 설계된 CgLp는 고차 조화파를 유발해 오류 민감도를 악화시킬 수 있으므로, 리셋 트리거 경로에 형상 필터를 삽입해 비선형성을 억제한다. 실험 결과, 기존 선형 설계 대비 개방‑루프 교차 주파수가 약 55 Hz, 폐쇄‑루프 대역폭이 34 Hz 향상됨을 확인하였다.

**

상세 분석

**
이 연구는 피에조 액추에이터가 장착된 나노포지셔닝 스테이지가 가볍게 감쇠된 구조적 공진(주공진 710 Hz, 2차 모드 1150 Hz)을 가지고 있어 전통적인 PI 제어만으로는 대역폭이 제한된다는 문제점을 출발점으로 삼는다. 기존의 활성 감쇠 기법인 PPF·IRC와 달리, 논문에서는 비최소위상(NRC) 컨트롤러를 내부 루프에 적용해 공진을 효과적으로 억제하고, 외부 루프에서는 CgLp라는 비선형 리셋 요소를 이용해 교차 주파수 부근의 위상 부족을 보상한다. CgLp는 FORE 기반의 일반화된 리셋 요소에 선형 리드‑래그 필터를 직렬 연결해, 이득은 거의 변하지 않으면서 원하는 위상 리드를 제공한다.

하지만 위상 리드가 커질수록(5°‑20°) 리셋 동작이 강해져 고차 조화파가 크게 발생한다. HOSIDF 분석 결과, 3차 고조파가 교차 주파수 인근에서 -1 ~ 2 dB 정도의 이득 변동을 일으키며, 이는 오류 민감도(Sensitivity)와 폐쇄‑루프 전달함수에 비선형적인 왜곡을 초래한다. 특히 15°·20° 위상 리드 설정에서는 리셋 신호가 다중 영점(zero‑crossing)을 갖게 되어, 기존의 HOSIDF 가정(주기당 두 번의 리셋)과 불일치하고, 시스템 응답에 진동과 과도 현상이 나타난다.

이를 해결하기 위해 저자들은 리셋 트리거 경로에 형상 필터(C_s(s))를 삽입한다. 형상 필터는 에러 신호(e_r)를 저역통과/대역제한 형태로 가공해 리셋 조건(e_s=0)이 되는 시점을 제한함으로써, 불필요한 고주파 성분이 리셋에 영향을 주지 않게 만든다. 결과적으로 고차 조화파가 크게 억제되고, 다중 리셋 현상이 사라지며, 원래 설계한 위상 리드(15°·20°)를 유지하면서도 민감도 곡선이 부드러워진다.

실험에서는 NI CompactRIO‑FPGA 기반 실시간 제어 플랫폼을 이용해 33.33 kHz 샘플링으로 제어기를 구현하였다. NRC 파라미터는 k=γ·|G(0)|⁻¹, ω_a=n·ω_n 로 설정해 첫 공진을 효과적으로 감쇠했고, 외부 루프는 PI·노치·저역통과 필터에 CgLp와 형상 필터를 순차적으로 연결하였다. 결과적으로, 선형 기준(Case 1) 대비 CgLp만 적용한 경우(Case 2‑5)는 교차 주파수가 평균 40 Hz 상승했으나 고차 조화파로 인한 민감도 피크가 나타났다. 형상 필터를 추가한 경우(Case 6‑7)에는 교차 주파수 상승이 55 Hz까지 확대되고, 민감도 피크가 크게 감소해 폐쇄‑루프 대역폭이 34 Hz 향상되었다.

핵심 인사이트는 다음과 같다. ① NRC 기반 내부 감쇠는 구조적 공진을 억제하면서도 비선형성을 최소화한다. ② CgLp 리셋 요소는 위상 보상을 통해 교차 주파수를 크게 올릴 수 있지만, 위상 리드가 클수록 고차 조화파가 문제된다. ③ 리셋 트리거에 형상 필터를 적용하면 고차 조화파를 효과적으로 억제하면서도 원하는 위상 리드를 유지할 수 있다. ④ HOSIDF와 같은 고차 입력 기술을 활용한 설계·분석이 비선형 리셋 제어의 성능 예측에 필수적이다.

**
