트와이스트 TMD 단일 모아레 도메인의 강유전성 양자점접촉

초록

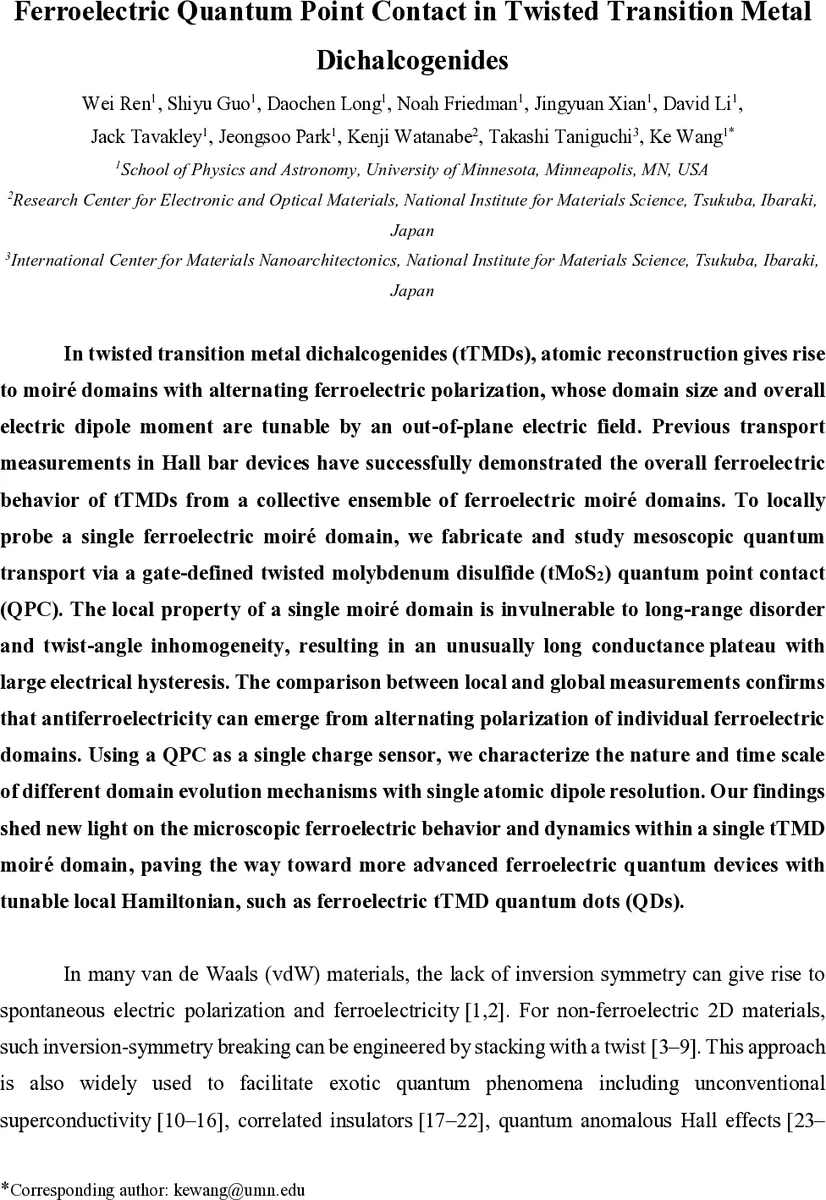

트와이스트 MoS₂에서 게이트로 정의한 양자점접촉(QPC)을 이용해 하나의 모아레 도메인을 국소적으로 탐색하였다. QPC 전도도는 외부 전기장과 도메인 내 전기분극의 히스테리시스에 따라 비정상적으로 넓은 플래토를 보이며, 시간에 따라 단일 전기쌍극자 전이까지 감지한다. 전역 Hall 바와 비교했을 때, 단일 도메인의 강유전성은 더 큰 히스테리시스와 반강유전성(antiferroelectric) 특성을 드러낸다.

상세 분석

이 논문은 트와이스트 전이금속디칼코게나이드(tTMD)에서 원자 재구성에 의해 형성되는 모아레 도메인의 전기분극을, 기존의 Hall 바와 같은 전역 측정이 아닌, 게이트 정의 양자점접촉(QPC)이라는 국소 전송 채널을 통해 직접 관찰한 점이 가장 혁신적이다. QPC는 1 µm 이하의 폭을 전기적으로 조절함으로써, 전도 전자를 모아레 격자 상수와 동등한 규모까지 압축한다. 이때 전도도는 외부 백게이트 전압(Vg)과 QPC 게이트 전압(V_QPC)의 조합으로 두 종류의 전기장을 동시에 경험한다. 하나는 외부 전기장 E₀(백게이트에 비례)이고, 다른 하나는 도메인 전기분극 P에 의해 생성되는 내부 분자장 Ω이며, Ω는 P와 동일하게 히스테리시스를 보인다. 따라서 G(Vg) 곡선에 나타나는 큰 전압 히스테리시스는 Ω(Vg)의 비선형, 비가역적 변화를 반영한다.

특히 저전압 스캔 구간에서는 전도도가 급격히 감소하지 않고, 첫 번째 전도 플래토가 비정상적으로 넓게 유지된다. 이는 Ω와 E₀가 상쇄되는 구간에서 전하 밀도 조절 효율(∂n/∂E₀)이 거의 0에 가까워져, QPC가 실질적으로 “고정된” 전도 상태에 머무르기 때문이다. 저자들은 이를 ∂Ω/∂E₀(=χ)라는 파라미터로 정량화하고, χ가 1에서 0으로 급격히 변하는 구간이 히스테리시스 루프의 급격한 경사와 일치함을 실험적으로 확인한다.

시간 의존성 측정에서는 QPC를 플래토 중간점에 고정하고 전압을 고정한 뒤, 수시간에 걸친 전도도 변화를 기록한다. 전도도는 지수적 감소를 보이며, 특성 시간 τ≈1.2 h를 갖는다. 이는 비상호작용 전기쌍극자들의 독립적인 열화 과정을 의미한다. 동시에 전도도에 0.02 µS 정도의 텔레그래프 스위칭이 관찰되는데, 이는 QPC 근처 도메인 경계에서 단일 전기쌍극자가 뒤집히는 현상으로 해석된다. 이러한 단일‑쌍극자 감지는 기존의 전하 센서(QPC, SET) 수준을 넘어, 모아레 도메인 내부의 원자‑스케일 전기분극 변화를 직접 탐지할 수 있음을 보여준다.

전역 측정과 비교했을 때, 전체 샘플(수십 개 도메인)에서는 히스테리시스 폭이 약 60 V로 감소하고, 히스테리시스가 Vg=0을 중심으로 대칭되지 않는다. 이는 서로 반대 방향으로 정렬된 도메인들이 평균적으로 상쇄되어 전체적인 ‘반강유전성(antiferroelectric)’ 거동을 나타내는 결과이다. 저전압(저전하밀도) 구간에서는 각 도메인마다 하나의 전자쌍극자만 존재해 크기가 동일한 반강유전성을 보이며, 고전압(고전하밀도) 구간에서는 도메인 크기 차이로 인해 전하 수가 달라져 전체적인 강유전성 히스테리스로 전이한다.

결론적으로, 이 연구는 (1) QPC를 이용한 단일 모아레 도메인의 전기분극 직접 측정, (2) 전기분극과 전도도 사이의 비선형 상호작용 모델 제시, (3) 단일‑쌍극자 감지 및 시간 스케일 규명, (4) 전역과 국소 측정의 차이를 통해 강유전성·반강유전성 전이 메커니즘을 밝힌 점에서 크게 의의가 있다. 향후 이러한 QPC 기반 로컬 전자기학은 tTMD 양자점, 양자비트, 그리고 전기장으로 조절 가능한 토폴로지적 상태 구현에 핵심적인 플랫폼이 될 전망이다.
