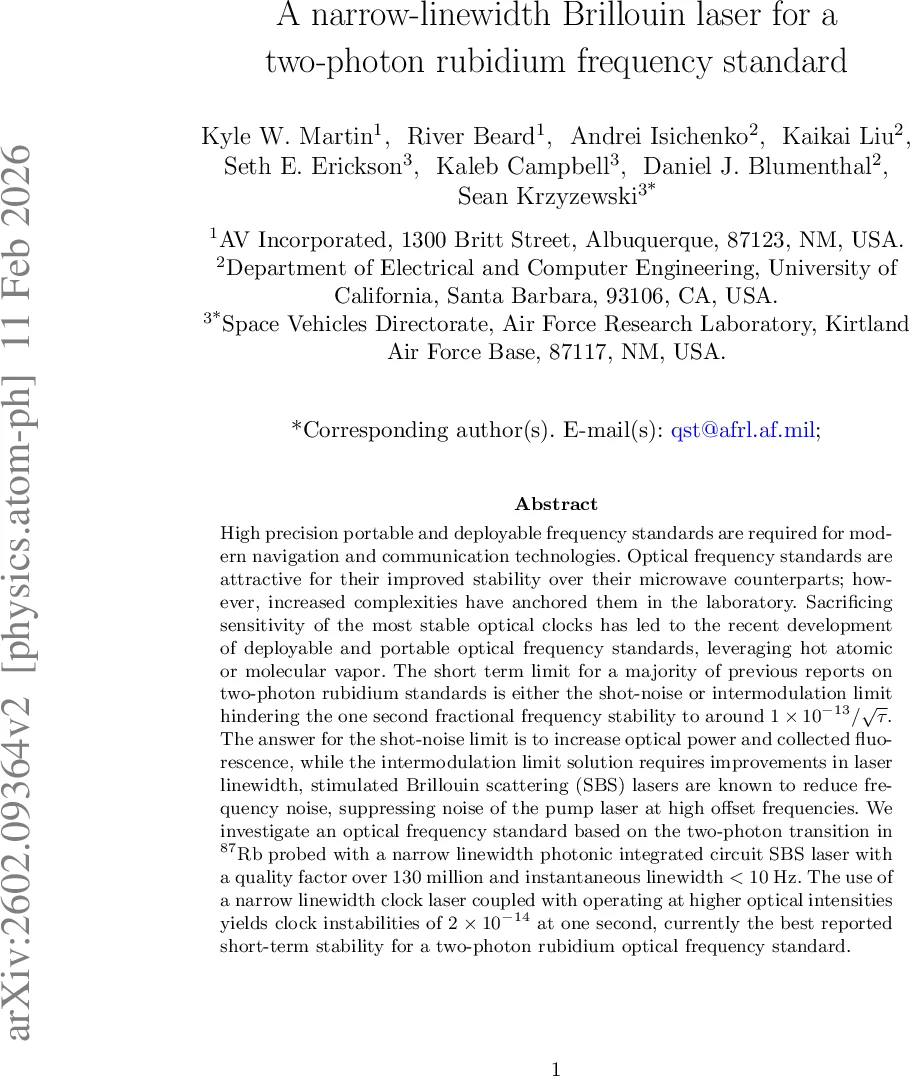

초고정밀 루비듐 두광자 시계용 나노라인폭 브릴루앙 레이저

초록

**
본 논문은 실리콘 나이트라이드 기반 광통합 회로에서 구현한 자극형 브릴루앙 산란(SBS) 레이저를 이용해 ⁸⁷Rb 두광자 전이를 탐색하고, 10 Hz 이하의 순간 라인폭과 Q ≈ 1.3 × 10⁸을 달성함으로써 1 초에서 2 × 10⁻¹⁴ 수준의 단시간 주파수 안정도를 구현한 것을 보고한다. 이는 기존 두광자 루비듐 표준의 최고 실적을 한 단계 끌어올린 결과이다.

**

상세 분석

**
이 연구는 이동형·배치형 광주파수 기준이 요구되는 현대 항법·통신 시스템에 대응하기 위해, 기존의 두광자 ⁸⁷Rb 표준이 직면한 두 가지 근본적인 한계—광자 샷노이즈와 인터모듈레이션(주파수) 노이즈—를 동시에 극복하고자 한다. 첫 번째 한계는 검출 광자의 통계적 변동에 의해 발생하며, 이를 완화하려면 수집 효율과 광학 강도를 높여야 한다. 두 번째 한계는 레이저 자체의 고주파 잡음이 변조 주파수의 2배에 해당하는 주파수 영역에서 전이 신호에 직접적으로 혼입되는 현상으로, 레이저 라인폭이 좁을수록 억제된다.

저자들은 실리콘 나이트라이드(Si₃N₄) 기반 초저손실 파형 가이드와 11.787 mm 반경의 마이크로링을 이용해 Q ≈ 1.3 × 10⁸, 전파 손실 0.1 dB/m, 임계 전력 14 mW 수준의 SBS 레이저를 구현하였다. 이 레이저는 1556 nm 외부공진다이오드(EDI)에서 발생한 광을 전기광 변조기(EOM)로 22 MHz 사이드밴드를 생성한 뒤, 파형 가이드 마이크로링에 주입해 브릴루앙 이득을 유도한다. 결과적으로 얻어진 SBS 출력은 10 Hz 이하의 순간 라인폭을 보이며, 고주파 잡음이 EDI 대비 20 dB 이상 감소한다는 것이 측정되었다.

두광자 전이(5 S₁/₂ F=2 → 5 D₅/₂ F=4)를 구동하기 위해 SBS 레이저를 2배 주파수 변환(Second Harmonic Generation)하여 778.1 nm 파장으로 변환하고, 100 mW 수준의 출력으로 Rb 셀에 주입한다. 셀은 100 °C로 가열된 ⁸⁷Rb 순수 기체를 포함하며, 1.05 mm 반경의 빔을 통해 두광자 흡수를 촉진한다. 전이 후 420 nm 형광을 대면형 광전관(PMT)으로 수집하고, 101 kHz 변조 신호와 동기화된 믹서를 이용해 오류 신호를 생성한다.

시스템 전체는 20 kHz 대역폭의 듀얼 적분 서보 루프와 RAM(Residual Amplitude Modulation) 보상 회로를 포함한다. 또한, 레이저 출력 10 %를 별도 포토다이오드로 샘플링해 전력 및 RAM 변동을 실시간 모니터링한다. 최종적으로 레이저 주파수는 AOM을 통해 피드백되어 형광 신호의 피크에 고정된다.

성능 평가는 세 가지 주요 요소를 합산한 식(6)을 사용한다. 인터모듈레이션 노이즈는 SBS 레이저의 고주파 주파수 잡음 S_LO
