테라헤르츠 유리의 유전응답을 설명하는 연속체 모델

초록

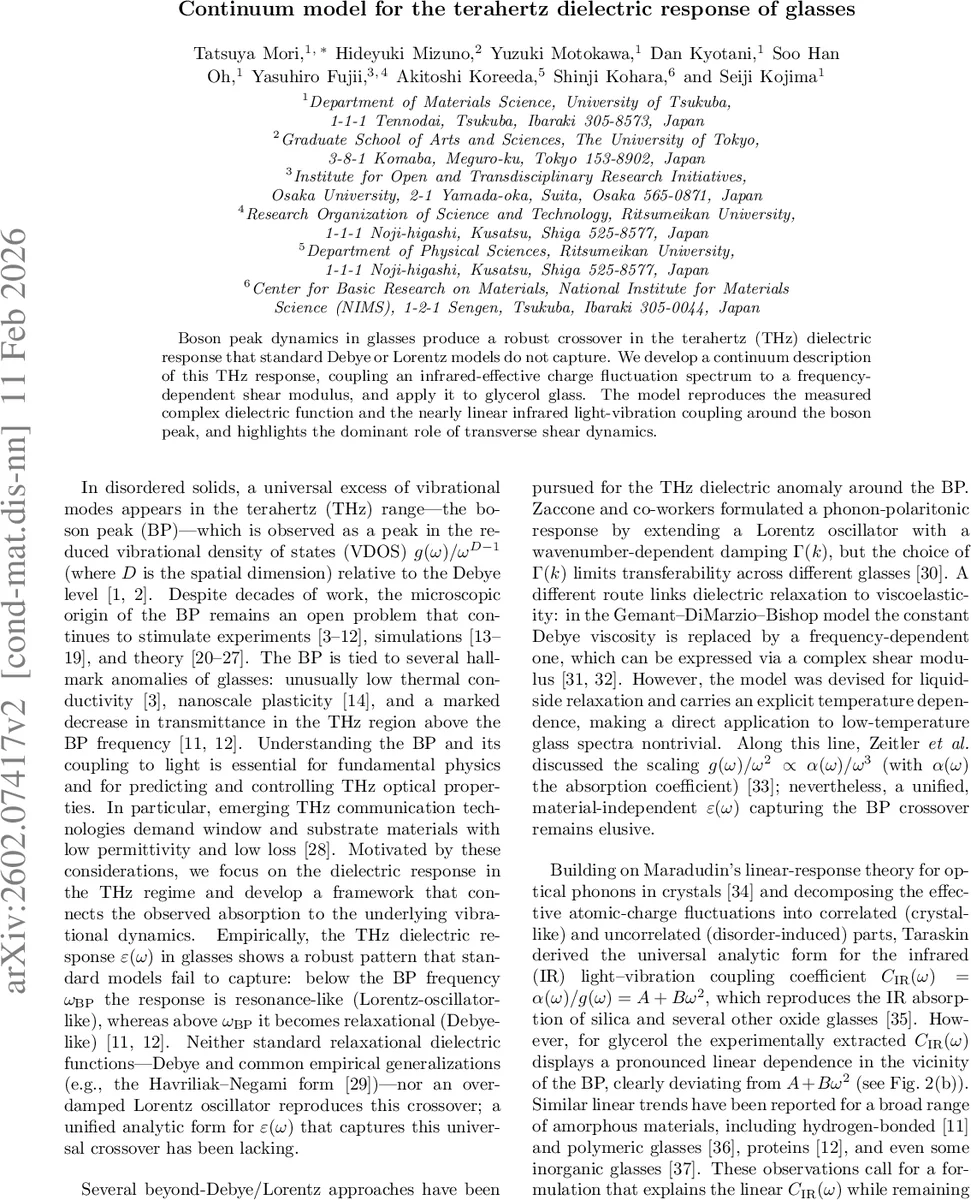

본 논문은 유리에서 나타나는 보손 피크(Boson peak) 근처의 테라헤르츠(THz) 전자기 응답을 기존의 Debye·Lorentz 모델이 설명하지 못함을 지적하고, 적외선 유효 전하 변동 스펙트럼과 주파수 의존 전단 탄성률을 결합한 연속체 이론을 제시한다. glycerol 유리를 대상으로 실험 데이터와 비교한 결과, 복소 유전율 ε(ω)와 거의 선형적인 적외선‑진동 결합 계수 C_IR(ω)를 동시에 재현함으로써 전단(전단) 동역학이 BP 영역을 지배한다는 결론에 도달한다.

상세 분석

이 연구는 비정질 고체에서 보손 피크(BP)라 불리는 진동 밀도 상태(g(ω)/ω^{D‑1})의 과잉이 THz 영역에서 전자기 흡수를 급격히 변화시키는 현상을 설명하려는 시도이다. 기존의 Debye(완화형)와 Lorentz(공명형) 모델은 BP 이하에서는 공명형, BP 이상에서는 완화형으로 전환되는 실험적 교차점을 포착하지 못한다. 저자들은 연속체 역학을 기반으로 전하 변동 스펙트럼 Δq(k)와 복소 전단 탄성률 G(ω)를 연결한다. Δq(k)는 저차 전개 q₀+q₂k² 형태로 가정하고, 전단 탄성률은 HET‑CPA(이질 탄성 이론)에서 얻은 실험적 VDOS와 일치하도록 설정한다. 식(4)에서 ε(ω)는 전단(Transverse)과 종축(Longitudinal) 두 모드의 기여를 k‑적분 형태로 합산한 것으로, 전단 모드가 BP 영역에서 지배적임을 수치적으로 확인한다. 특히 q₀를 0에 가깝게 두고 q₂만을 조정함으로써, 실험에서 관측된 C_IR(ω)=α(ω)/g(ω)의 거의 선형 의존성을 성공적으로 재현한다. 이는 전통적인 Taraskin식 A+ Bω²가 설명하지 못하는 현상을 설명하는 새로운 물리적 메커니즘을 제공한다. 또한, 정적 전하‑전하 구조인 S_ZZ(k)와 질량‑밀도 구조인 S_ρρ(k)를 MD 시뮬레이션으로 분석해, glycerol에서는 FSDP(First Sharp Diffraction Peak)가 전하 구조에 나타나지 않음에도 불구하고 전단 탄성률의 급격한 손실 증가가 BP와 연관된다는 점을 확인한다. 결과적으로, THz 영역에서의 유리 전자기 응답은 전단 탄성 손실과 전하‑전하 상관의 결합에 의해 결정되며, 이는 광통신용 저손실 윈도우 소재 설계에 중요한 통찰을 제공한다.
