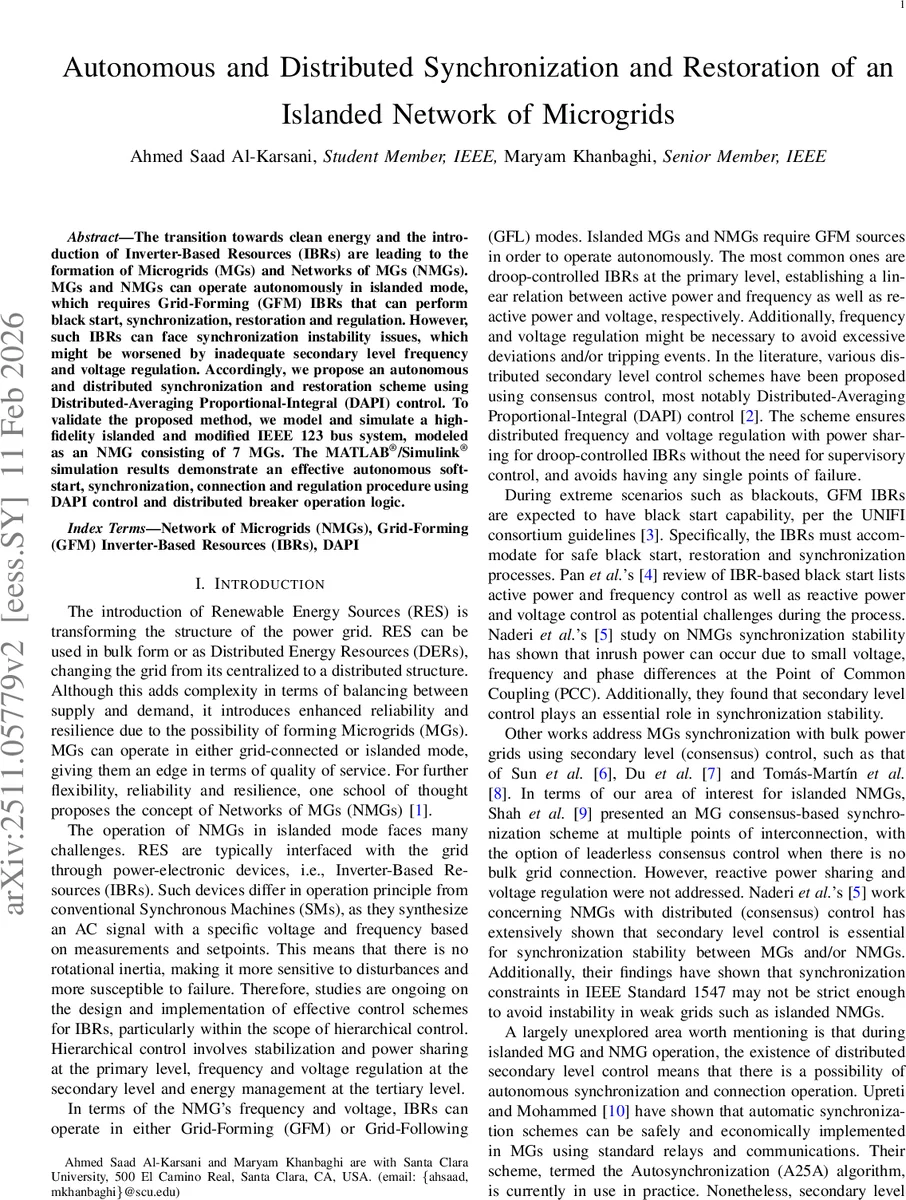

스마트 마이크로그리드 네트워크의 자율 동기화와 복구 기술

초록

본 논문은 인버터 기반 그리드‑포밍 자원을 활용해, 분산형 평균‑PI(DAPI) 제어와 위상 합의 알고리즘을 결합한 자율적인 섬모드 마이크로그리드 네트워크(NMG)의 블랙‑스타트·동기화·복구 방식을 제안한다. IEEE 123‑bus 테스트 시스템을 기반으로 7개 마이크로그리드로 구성된 대규모 시뮬레이션을 수행해, 소프트‑스타트, 전압·주파수 조정, 전력 공유 및 차단기 자동 폐합까지 전 과정을 안정적으로 구현함을 입증하였다.

상세 분석

이 연구는 현대 전력 시스템에서 급증하는 인버터 기반 자원(IBR)의 특성을 고려한 제어 전략을 제시한다. 기존의 드롭 제어만으로는 정전 후 재시작 시 위상·전압·주파수 차이에 의해 발생할 수 있는 소형 신호 불안정성을 완전히 해소하기 어렵다. 논문은 이를 보완하기 위해 두 단계의 분산 제어를 도입한다. 첫 번째는 1차 레벨에서 전통적인 전력‑주파수·전압‑무효전력 드롭을 적용하고, 두 번째는 2차 레벨에서 DAPI(Distributed‑Averaging Proportional‑Integral) 컨센서스 메커니즘을 이용해 각 IBR 간의 주파수·전압 오차를 최소화한다. DAPI는 각 IBR이 인접 이웃과 실시간으로 오차 정보를 교환하면서 역적분 게인을 통해 영구적인 정오차를 제거한다는 점에서 기존 PI 제어보다 우수하다.

특히, 위상 합의(Phase Consensus) 동기화 방식을 추가함으로써, 초기 블랙‑스타트 단계에서 각 마이크로그리드가 독립적으로 전압·주파수를 조정한 뒤, 위상 차이를 감소시키는 별도 동역학(식 8)을 적용한다. 이 과정은 통신 그래프가 연결되어 있다는 전제 하에, 모든 IBR이 동일한 위상으로 수렴하도록 보장한다. 위상 합의가 완료되면, 로컬 및 이웃 IBR의 동기화 조건을 AND 논리로 검증하고, 조건이 만족될 경우 차단기 릴레이를 자동으로 폐합한다. 이러한 이중 검증 로직은 단일 고장점(single point of failure)을 제거하고, 동시 폐합을 통해 전력 흐름의 급격한 변동을 방지한다.

시뮬레이션은 IEEE 1547‑2018 표준의 동기화 한계(주파수 차 ≤0.5 Hz, 전압 차 ≤10 %, 위상 차 ≤20°)보다 훨씬 엄격한 기준(주파수 차 ≤0.01 Hz, 전압 차 ≤1 %, 위상 차 ≤2.5°)을 적용해 검증하였다. 결과는 0.5 초 이내에 각 MG가 소프트‑스타트 전압을 도달하고, 3 초 시점에 모든 동기화 조건이 충족되어 차단기가 폐합된다. 폐합 후에는 DAPI가 활성 전력 공유와 무효 전력 조정을 동시에 수행하며, ξ=0.05와 같은 파라미터 설정에 따라 전압 규제와 무효 전력 공유 간의 트레이드‑오프가 명확히 나타난다. DAPI가 없을 경우 무효 전력 순환이 발생하는 점도 확인되어, 2차 레벨 제어의 중요성을 강조한다.

이 논문은 고신뢰성·고자율성 마이크로그리드 네트워크 구현을 위한 실용적인 제어 프레임워크를 제공한다. 특히, 통신 기반 분산 제어와 위상 합의를 결합한 접근법은 향후 대규모 분산 전원 시스템에서 블랙‑스타트와 자동 복구를 위한 표준화된 솔루션으로 확장 가능성을 시사한다.
