전기장 구동 이온쌍 동역학: 농축 전해질의 비선형 전도 메커니즘

초록

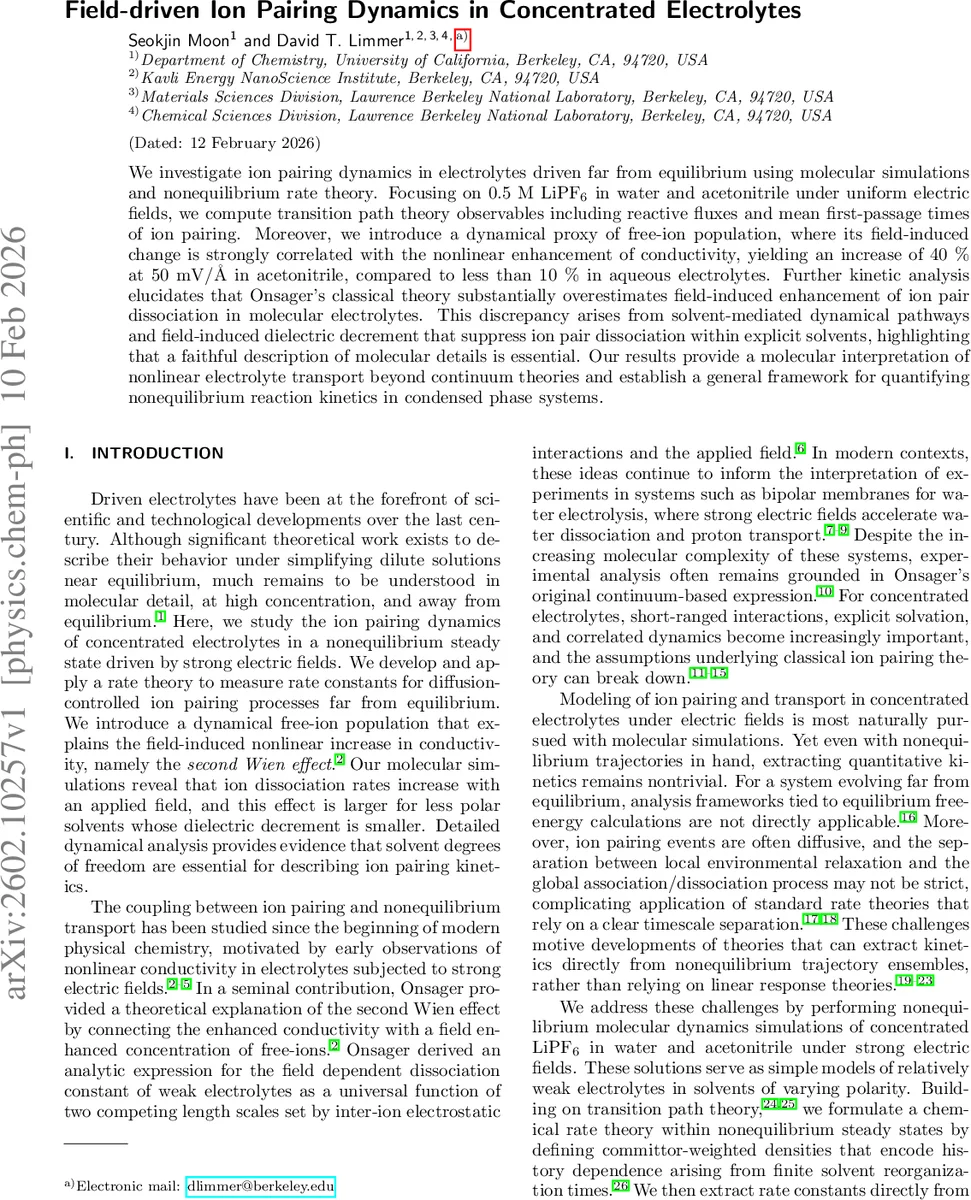

본 연구는 0.5 M LiPF₆을 물과 아세토니트릴에 녹인 시스템에 균일 전기장을 가해, 분자 동역학 시뮬레이션과 비평형 전이 경로 이론을 결합해 이온쌍 형성·해리 속도를 정량화한다. 클러스터 기반 최근접 반이온 거리 R을 반응 좌표로 정의하고, 뒤쪽 커밋터를 이용한 동적 자유이온 인구 지표를 도입하였다. 전기장에 따라 자유이온 비율이 크게 증가하는 것이 전도도 비선형 향상(아세토니트릴 40 %, 물 <10 %)과 강하게 상관됨을 확인했다. 전통적인 온스아거 연속체 이론은 용매 재배열과 유전율 감소 효과를 무시해 과대평가함을 보였다.

상세 분석

이 논문은 고농도 전해질에서 전기장이 이온쌍 동역학에 미치는 영향을 분자 수준에서 규명한다는 점에서 의미가 크다. 기존의 온스아거 이론은 용액을 연속체로 가정하고, 전기장이 이온의 해리 상수를 Bjerrum 길이와 전기장 길이의 함수로만 변형시킨다. 그러나 0.5 M LiPF₆·물·아세토니트릴 시스템은 강한 용매 구조화와 짧은 거리 상호작용이 지배적이며, 전기장에 의해 용매 배향이 바뀌는 ‘유전율 감소(dielectric decrement)’ 현상이 관찰된다. 저자들은 전이 경로 이론(TPT)을 비평형 정상상태에 적용해, 클러스터 기반 최근접 반이온 거리 R을 반응 좌표로 채택하고, R에 기반한 CIP(접촉 이온쌍), SSIP(반접촉 이온쌍), 자유이온(FI) 영역을 정의하였다. 특히, 뒤쪽 커밋터 q⁻(r_N)를 이용해 “동적 자유이온 인구”를 측정함으로써, 단순 거리 기준이 놓치는 용매 재배열과 클러스터 전이 효과를 포착한다. 전기장 강도가 증가함에 따라 아세토니트릴에서는 자유이온 비율이 급격히 상승하고, 이는 전도도 40 % 증가와 거의 일치한다. 반면 물에서는 강한 유전 스크리닝으로 SSIP이 안정화되어 자유이온 비율 변화가 미미하고, 전도도 상승도 <10 %에 머문다. 또한, 반응 플럭스와 평균 첫 통과 시간(MFPT) 사이의 관계 ν_AB ⟨q⁻⟩ = k_a, ν_BA/(1‑⟨q⁻⟩) = k_d 를 이용해 전기장에 따른 결합·해리 속도 상수를 직접 추출하였다. 결과는 두 용매 모두에서 전기장이 해리·결합 속도를 동시에 촉진하지만, 아세토니트릴에서는 해리 속도 증가가 더 뚜렷해 자유이온 생성이 주도적임을 보여준다. 전반적으로, 용매 매질의 유전율 감소와 용매 재배열이 이온쌍 해리 억제에 기여한다는 점을 밝혀, 온스아거 연속체 모델이 고농도·강전기장 상황에서 한계를 가짐을 설득력 있게 입증한다.
