수계 아연 이온 배터리 양극 물질의 컴퓨터 기반 탐색

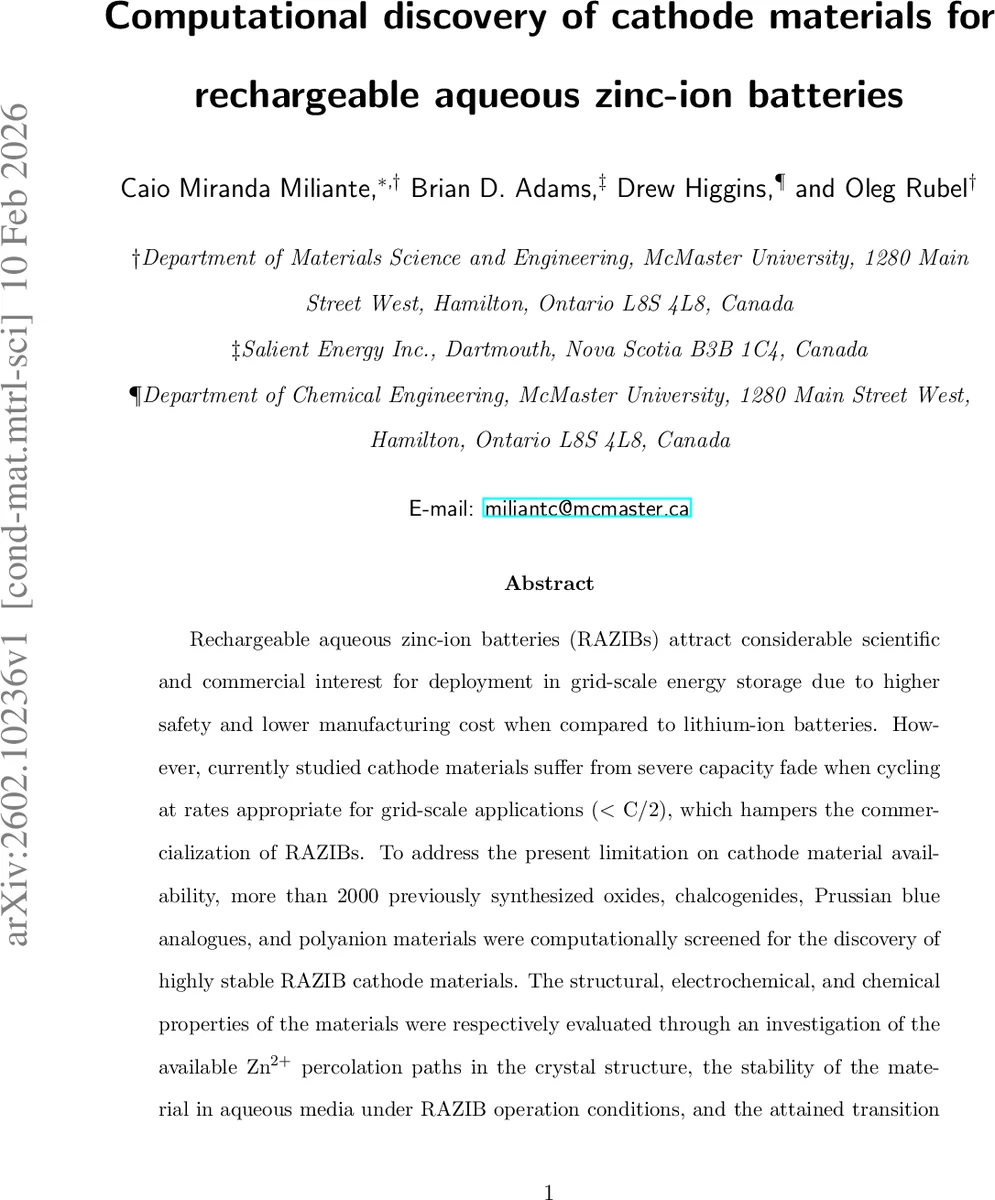

초록

본 연구는 2000여 종의 기존 합성 산화물·칼코겐화물·프루시안 블루 유사체·폴리음이온을 고속 전산 스크리닝하여 수계 아연 이온 배터리(RAZIB)용 고전압·고용량 양극 후보 10종을 발굴하였다. 구조적 빈 공간, 전해질 내 전기화학적 안정성, 전이금속 산화 상태 변화를 평가한 결과, 전이금속 산화 상태와 Zn²⁺ 배위 환경이 전압을 결정한다는 핵심 인사이트를 도출하였다.

상세 분석

이 논문은 재생 가능 에너지 저장을 위한 수계 아연 이온 배터리(RAZIB)의 상용화 장벽인 저전압·용량 감소 문제를 해결하고자, 데이터베이스 기반 고속 전산 탐색(high‑throughput screening) 전략을 채택하였다. 먼저 Materials Project(2025.09.25)에서 2,840개의 고유 화학 시스템을 추출했으며, 여기에는 산화물, 칼코겐화물, 프루시안 블루 유사체(PBA), 폴리음이온 네 가지 클래스를 포함한다. 각 후보 물질에 대해 다음과 같은 세 단계 평가를 수행하였다. ① 구조적 빈 공간 및 Zn²⁺ 전이 경로 분석: 격자 파라미터와 원자 좌표를 3차원 격자(간격 0.01 Å)로 전환하고, 각 격자점이 최소 1.90 Å 이상 원자와 떨어져 있는지를 계산해 ‘void’를 정의하였다. 이후 연속적인 void 연결성을 탐색해 전이 경로 거리(d_perc)와 편차(δ_perc)를 산출, Zn²⁺가 저에너지 장벽으로 이동 가능한지를 정량화했다. ② 전기화학적 안정성 평가: 계산된 Pourbaix 다이어그램을 이용해 해당 물질이 RAZIB 작동 전압(0.2–1.8 V vs Zn/Zn²⁺) 및 pH(≈4–5) 범위 내에서 분해되지 않는지를 ΔG_pbx 값으로 정량화하였다. ③ 전이금속 산화 상태와 배위 환경 검증: Zn²⁺ 삽입·탈삽입 전후의 전이금속(주로 Fe, Mn, V, Mo 등) 산화 상태 변화를 DFT 전자구조 계산으로 추정하고, 실험적으로 보고된 산화 상태와 일치하는지를 교차 검증하였다. 이 세 가지 기준을 모두 만족하는 131개의 후보가 선별되었으며, 그 중 Zn²⁺ 전위와 이론적 중량 용량을 기반으로 최종 10종(α‑FePO₄, β‑FePO₄, MnBePO₅, KV₂PO₈, SrV₂O₆, Mo₂P₂O₁₁, Cs₂Mo₄O₁₃, K₃Fe₅(PO₄)₆, CaFe₃P₃O₁₃, SrFe₃P₃O₁₃)이 제시되었다. 특히 전이금속 산화 상태가 높은 전위(>1.6 V vs Zn)와 직접 연관됨을 확인했으며, Zn²⁺가 PO₄⁻/P‑O‑F‑계열의 강한 전자공유 결합을 가진 배위 환경에 자리잡을 때 전압이 상승한다는 메커니즘을 제시하였다. 또한, 폴리음이온 구조가 높은 구조적 강성을 제공해 사이클 중 부피 팽창을 최소화함을 강조하였다. 이러한 전산적 접근은 기존 실험 중심 탐색의 비용·시간을 크게 절감하면서, 실제 합성 가능성이 검증된 물질을 목표로 함으로써 실험적 검증 단계로의 전이 효율을 높였다.
