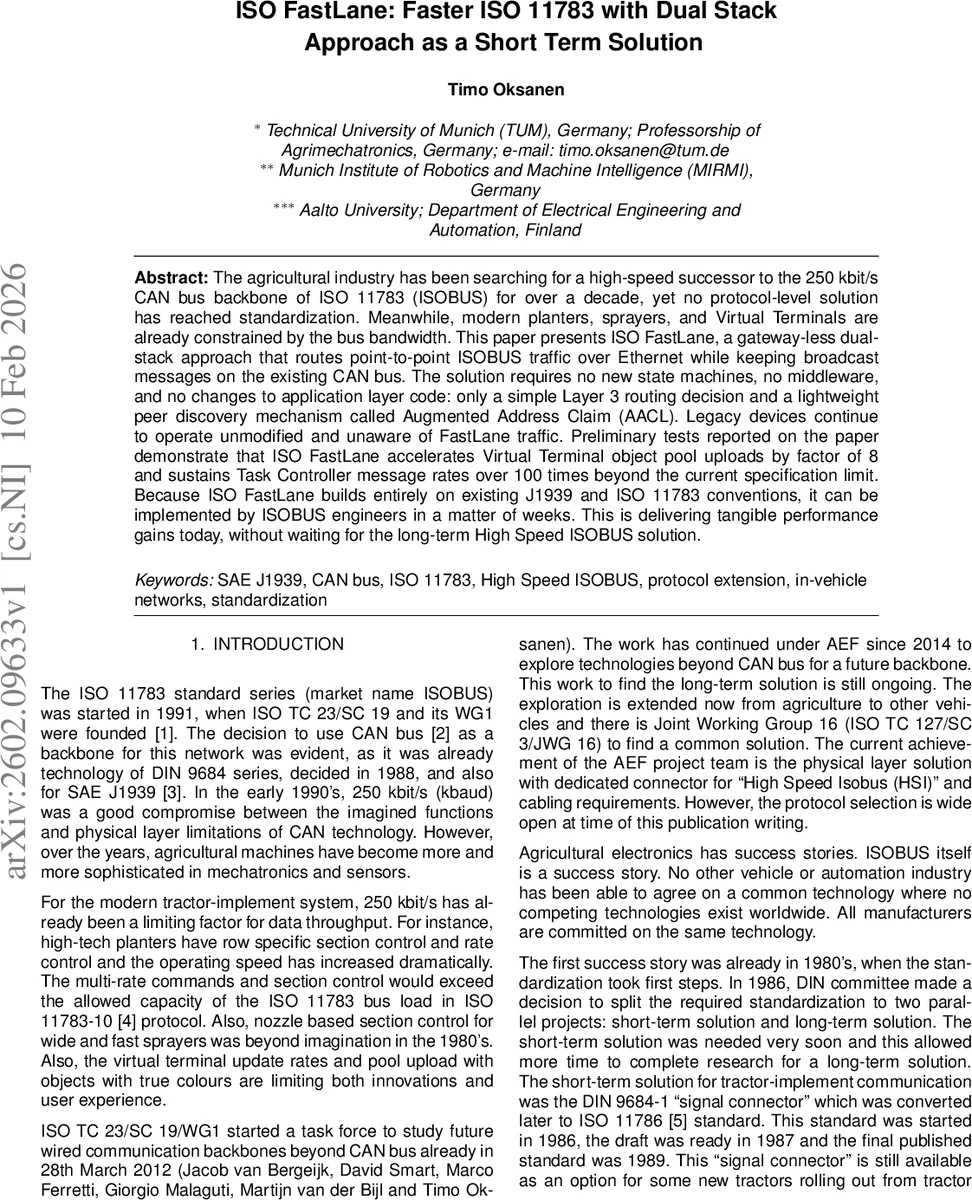

ISO FastLane 이중 스택 고속 ISOBUS 단기 솔루션

초록

ISO FastLane은 기존 CAN 기반 ISO 11783(ISO BUS) 네트워크에 Ethernet을 병행 적용해, 포인트‑투‑포인트 통신을 Ethernet으로 라우팅하고 브로드캐스트는 기존 CAN에 유지함으로써 단기간에 8배 이상의 데이터 전송 속도 향상을 제공한다. Augmented Address Claim(AACL)라는 경량 피어 탐색 메커니즘과 게이트웨이‑리스 설계로 레거시 장비는 수정 없이 그대로 동작한다.

상세 분석

본 논문은 농업용 차량·기계에서 250 kbit/s CAN 버스가 점차 포화 상태에 이르는 문제를 해결하기 위해, “Dual‑Stack” 접근법을 제안한다. 핵심 아이디어는 모든 ECU가 기본 CAN 인터페이스를 유지하면서, 선택적으로 고속 이더넷(HSI) 인터페이스를 추가하고, 기존 J1939/ISO 11783 주소 클레임 절차에 Augmented Address Claim(AACL) 필드를 삽입해 이더넷 IP 주소와 포트 정보를 전파한다는 점이다. 이를 통해 두 종류의 트래픽을 명확히 구분한다. ① 브로드캐스트(PDU Type 2 및 전역 주소 PDU Type 1)는 기존 CAN 버스에서 그대로 전송되어, 기존의 차량 속도·엔진 속도·조향·조작 스위치 등 실시간 제어 신호의 신뢰성을 유지한다. ② 포인트‑투‑포인트(PDU Type 1, 목적지 지정) 통신은 양쪽 ECU가 AACL을 통해 서로의 이더넷 주소를 확인하면, 이후 모든 데이터 교환을 UDP 유니캐스트(또는 TCP)로 전환한다. 이 방식은 VT(Virtual Terminal) 객체 풀 업로드, 파일 서버 전송, 섹션 제어와 같은 고대역폭 요구 작업을 기존 CAN 프레임 제한(10 msg/s)에서 100 msg/s 이상으로 끌어올린다.

게이트웨이‑리스 설계는 추가적인 상태 머신이나 복잡한 프로토콜 변환을 배제한다. 즉, 기존 ISO 11783 스택에 라우팅 로직과 AACL 파싱 모듈만 삽입하면 되므로, ECU 펌웨어 업데이트와 하드웨어 변경이 최소화된다. 구현 난이도는 “몇 주” 수준으로 평가되며, 기존 J1939 메시지 포맷을 그대로 재사용하기 때문에 국제 표준 호환성도 유지된다.

하지만 몇 가지 한계도 존재한다. 첫째, AACL을 위한 새로운 PGN(19200)과 TP 전송이 필요해 CAN 버스에 추가적인 부하가 발생한다(특히 IPv6 주소 전송 시 128 bit 이상). 둘째, 이더넷 기반 포인트‑투‑포인트 통신은 스위치 기반 네트워크에서 브로드캐스트 폭풍 및 QoS 관리가 필요하므로, 현장 적용 시 스위치 설정과 VLAN 설계가 필수적이다. 셋째, 보안 측면에서 IP 기반 통신은 인증·암호화가 기본 제공되지 않으므로, 별도 보안 레이어(예: MACsec, IPsec) 도입이 요구된다. 마지막으로, 장기적인 고속 ISOBUS(H‑SI) 표준이 확정될 경우, 현재 FastLane 구현이 중복되거나 교체 비용이 발생할 가능성이 있다.

전반적으로 FastLane은 “단기·저비용·고성능”이라는 목표에 부합하며, 레거시와 신기술의 공존을 위한 실용적인 전환 경로를 제공한다. 특히 농업용 기계 제조업체가 기존 제품 라인업을 유지하면서 최신 센서·이미징 데이터를 실시간으로 전송하고자 할 때, 별도 하드웨어 설계 없이 소프트웨어 레이어만으로 성능을 8배 이상 끌어올릴 수 있다는 점이 큰 장점이다.
