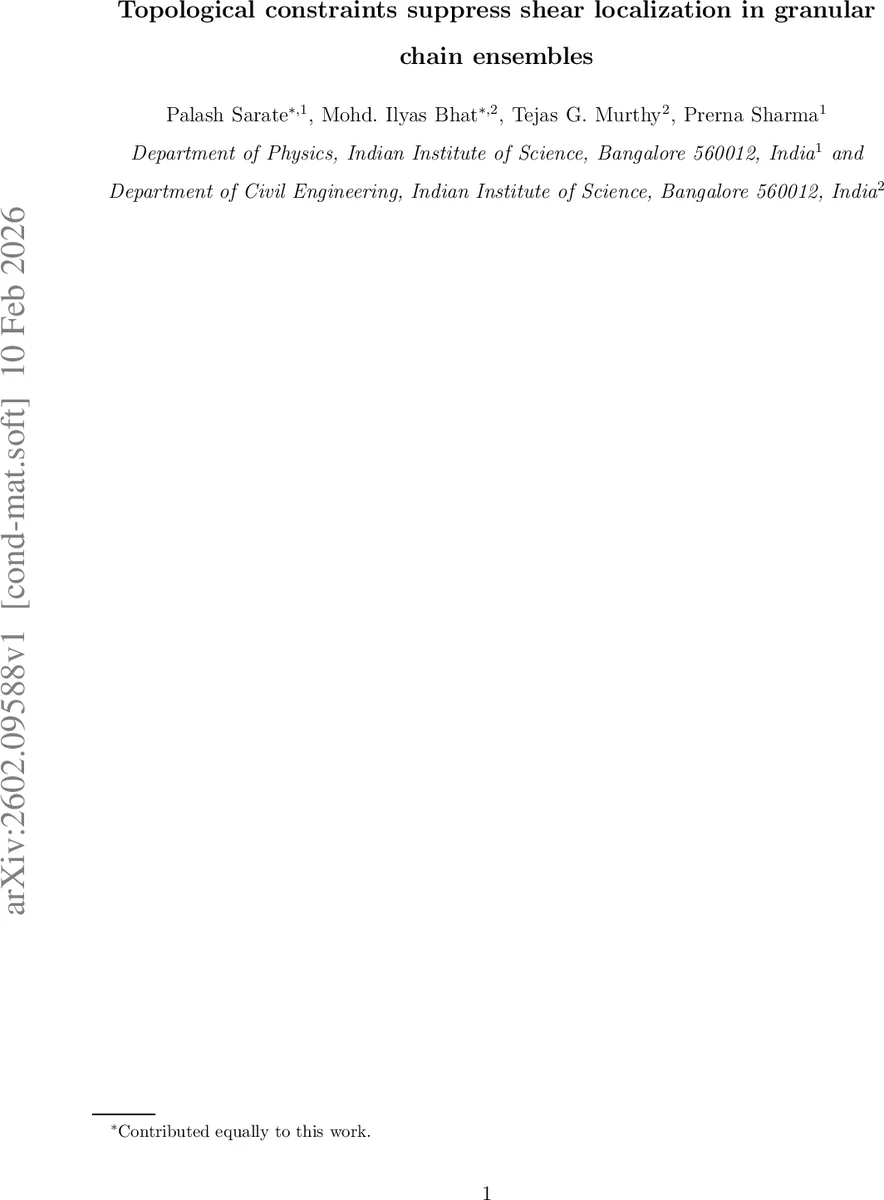

연결 제약이 전단 국소화를 억제한다: 입자 사슬 군집의 전단 경화 메커니즘

초록

입자 사슬 길이가 4개 이상이면 전단 하드닝이 나타나고 전단 국소화가 사라진다. 실험과 DEM 시뮬레이션을 통해 사슬 간 얽힘이 텐션 전단을 유발하고, 비공유 결합 좌표수(Z_nc)가 높은 입자는 국부적 정체(jamming) 상태가 되어 전단 변형이 확산되는 메커니즘을 규명하였다.

상세 분석

본 연구는 입자 사슬(Granular chain) 군집에 직접 전단 시험(Direct Shear Test)을 적용하고, 동일 조건에서 이산 입자법(Discrete Element Method, DEM) 시뮬레이션을 수행함으로써 ‘연결 제약(topological constraint)’이 전단 거동에 미치는 영향을 정량적으로 규명하였다. 핵심 실험 결과는 사슬 길이 N이 4 이하인 경우 전형적인 마찰성 입자 군집과 유사하게 전단 초기에는 전단 경화가 없고, 전단 변형이 진행되면 전단 강도가 감소하는 전단 연화(softening) 현상이 나타난다. 반면 N≥4, 특히 N≥12인 경우 전단 응력이 변형이 진행될수록 지속적으로 증가하는 전단 경화(strain hardening) 현상이 관찰되었으며, 전단 비율(η=τ/σ_n)과 팽창(dilatancy) 모두 정상 상태(critical state)로 수렴하지 않고 계속 상승한다. 이는 전통적인 마찰성 입자 군집이 전단 후 체적 수축으로 수렴하는 것과 정반대의 거동이다.

전단 국소화(shear localization) 분석에서는 입자 이미지 속도계(PIV)를 이용해 수평 속도 구배(∂V_x/∂z)를 계산하고, 구배가 최대값의 30 % 이상인 영역을 ‘전단대(shear zone)’로 정의하였다. N=1인 경우 전단대가 시료 높이의 약 1‑2 배 입자 직경에 국한된 매우 얇은 전단 밴드 형태를 보였으나, 사슬 길이가 증가함에 따라 전단대가 점차 넓어져 전체 변형 영역에 걸쳐 확산되었다. 이는 사슬 간 얽힘이 전단을 국부적으로 집중시키는 대신 전역적인 응력 전달망을 형성한다는 것을 의미한다.

DEM 결과는 이러한 거시적 현상이 미세 메커니즘과 직접 연결됨을 보여준다. 사슬 입자 사이의 연결(link) 접촉은 압축과 인장 양쪽 힘을 전달할 수 있으며, 전단이 진행될수록 비공유 결합 좌표수 Z_nc가 높은 입자에서 국부적 정체(jamming) 현상이 발생한다. 정체된 입자는 주변 입자와 다중 접촉을 형성해 높은 비공유 좌표수를 유지하고, 이때 발생하는 텐션(force in links)은 사슬을 당겨 전단 변형을 전역적으로 퍼뜨리는 역할을 한다. 특히 N=8→12 구간에서 평균 텐션력이 20 % 이상 급증하는데, 이는 사슬 길이가 충분히 길어질 때 텐션 전파 경로가 연속적으로 연결되어 전단 경화가 급격히 강화되는 임계점으로 작용한다는 것을 시사한다.

또한, 전단 변형 구역 내에서 압축력은 전역적인 네트워크를 형성하지만, 인장력은 변형 시작점(‘initiation point’)에서 방사형으로 퍼져 나가며, 이 인장력의 비대칭적 분포가 전단대가 넓어지는 원동력으로 작용한다. 입자 회전 분석 결과, 전통적 마찰성 입자(N=1)에서는 회전이 변형 중심을 기준으로 대칭적으로 분포하지만, 긴 사슬(N≥12)에서는 회전이 변형 시작부에 집중되어 비대칭성을 보인다. 이는 전단 변형이 특정 부위에서 시작되어 사슬이 풀리면서 전역적으로 전단을 전달한다는 물리적 해석을 가능하게 한다.

요약하면, 사슬 길이에 따른 연결 제약은 (1) 전단 경화와 지속적인 팽창을 유도하고, (2) 전단 국소화를 억제하며, (3) 비공유 결합 좌표수와 텐션 전단 메커니즘을 매개로 전단 변형을 확산시키는 새로운 거동 양상을 만든다. 이러한 결과는 기하학적 결합(geometric cohesion)의 본질을 밝히는 동시에, 사슬 기반 입자 메타물질, 지진 저항 구조물, 3D 프린팅 등 다양한 공학 응용에 활용될 수 있는 설계 원리를 제공한다.
