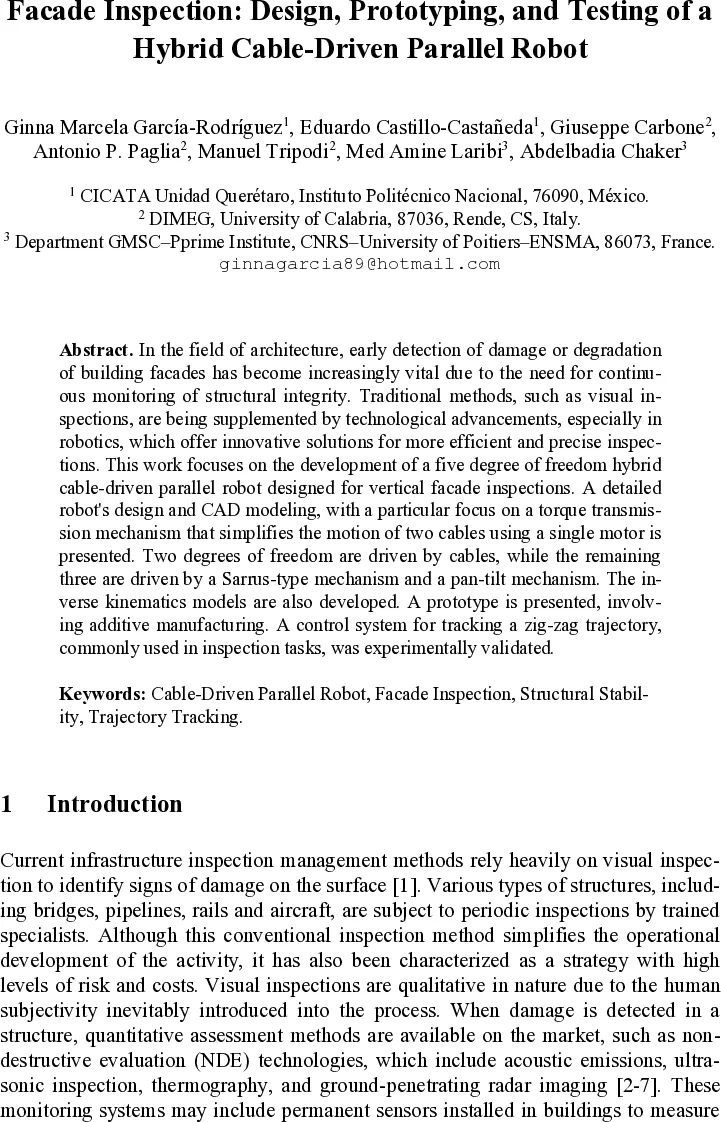

하이브리드 케이블 구동 파라렐 로봇을 이용한 건물 외벽 검사

초록

본 논문은 5자유도 하이브리드 케이블‑구동 파라렐 로봇(HCDPR)을 설계·제작하고, 전면 외벽 검사에 적용하기 위한 역기구학 모델과 제어 시스템을 제시한다. 두 개의 케이블은 단일 모터와 교차 벨트 전송장치를 통해 동기화되며, 나머지 3자유도는 사루스 메커니즘과 팬‑틸트 구조로 구현한다. 3D 프린팅과 알루미늄 프레임을 이용한 프로토타입을 제작하고, OptiTrack 및 TOF 센서를 활용한 지그재그 경로 추적 실험을 통해 정확도와 동작 특성을 검증하였다.

상세 분석

이 연구는 기존의 고정식 센서 기반 구조건전성 모니터링과 인간 시각 검사 방식의 한계를 극복하기 위해, 경량이면서 큰 작업공간을 제공하는 케이블‑구동 파라렐 로봇을 제안한다. 로봇은 총 5자유도를 갖으며, 2자유도는 케이블 길이 제어, 3자유도는 사루스형 직선 이동축과 팬‑틸트 회전축으로 구성된다. 특히 두 개의 케이블을 하나의 모터로 구동하는 교차 벨트 전송 메커니즘은 회전 방향을 반대로 함으로써 동기화된 케이블 장력을 유지하고, 전동기 수를 절감하면서도 시스템 무게와 에너지 소비를 최소화한다. 벨트 접촉각 θ는 풀리 중심 간 거리와 풀리 직경을 이용한 식(1)로 계산되며, 98% 이상의 효율을 보이는 평면형 교차 벨트를 채택해 진동과 소음을 감소시켰다.

모바일 플랫폼은 아크릴 판과 알루미늄 바(직경 14 mm, 길이 264.4 mm)로 구성되어 FEM 해석을 통해 최대 변형 0.57 mm를 확인했으며, 이는 실사용 시 허용 오차 내에 있다. 플랫폼 내부에 Arduino Uno와 센서 마운트를 배치해 데이터 수집 및 실시간 제어가 가능하도록 설계하였다.

역기구학 모델은 4개의 구동 풀리 중심 좌표와 케이블 부착점 좌표를 이용해 케이블 길이와 장력 벡터를 도출한다. 식(5)~(9)를 통해 각 케이블의 길이와 단위벡터를 계산하고, 이를 모터 회전각(식 10)과 연결시켜 제어 명령을 생성한다. 이러한 수식 기반 접근은 실시간 보정과 경로 추적에 필수적인 정확한 장력 관리에 기여한다.

제작 단계에서는 V‑Slot 알루미늄 프로파일(20 × 20 mm)로 1.04 m³ 크기의 프레임을 구축하고, Dyamicel MX‑106T 서보모터와 PLA 프린팅 부품을 결합했다. 케이블은 직경 0.45 mm의 나일론 브레이디드 타입을 사용해 50 kg의 허용 하중을 만족한다. 교차 벨트와 안티‑슬립 시스템은 3D 프린팅된 평면 베어링과 6 mm 세이거 링으로 구성돼 마찰을 최소화한다.

실험 검증에서는 OptiTrack 광학 트래킹 시스템과 TOF 거리 센서를 동시에 사용해 로봇의 실제 궤적을 기록하였다. 지그재그 검사 경로를 따라 이동하면서 모터 위치와 케이블 길이 변화를 분석했으며, 실제 궤적이 설계 목표와 거의 일치함을 확인했다. 다만 케이블 장력 변동에 따른 미세한 오차가 존재했으며, 이는 텐세그리티 원리를 적용한 장력 균형 제어가 필요함을 시사한다.

결론적으로, 제안된 HCDPR은 경량 구조, 넓은 작업공간, 높은 이동성 및 저비용 구현이 가능함을 입증했으며, 향후 장력 보정 알고리즘과 진동 억제 메커니즘을 추가하면 더욱 정밀한 외벽 검사 로봇으로 발전할 수 있다.
