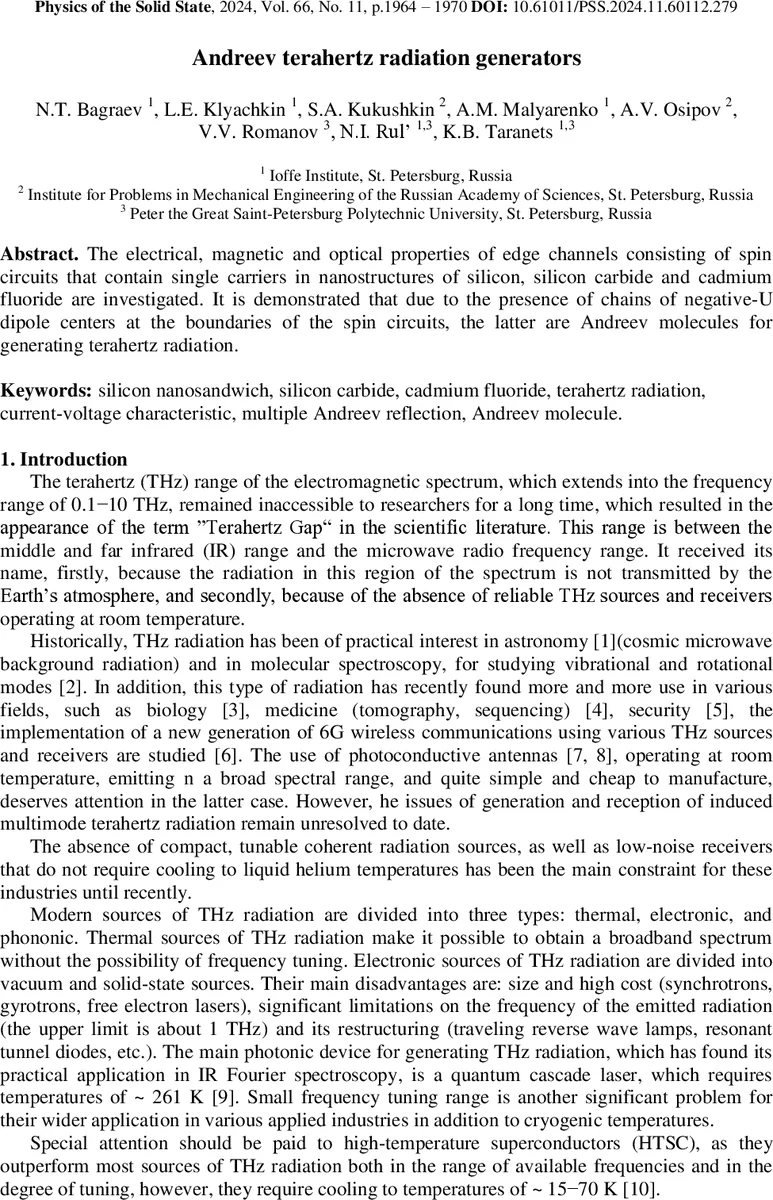

실리콘 나노샌드위치 기반 안드레프 분자와 테라헤르츠 방사선 발생기

초록

본 논문은 실리콘, 실리콘 카바이드, 카드뮴 플루오라이드 나노구조의 에지 채널에 형성된 음‑U 보론 쌍(음‑U 디폴 센터) 사슬이 안드레프 분자 역할을 하여 다중 안드레프 반사(MAR)를 통해 실온에서 테라헤르츠(THz) 방사선을 발생·수신할 수 있음을 실험적으로 입증한다.

상세 분석

본 연구는 고농도 보론을 도핑한 실리콘(100) 기판 위에 얇은 p‑형 양자우물을 형성하고, 그 양쪽에 δ‑장벽 형태의 보론 디폴(음‑U) 사슬을 삽입한 ‘실리콘 나노샌드위치(SNS)’ 구조를 제작하였다. 보론 원자는 B⁺–B⁻ 트리골라 쌍으로 재구성되며, 2B⁰ → B⁺ + B⁻ 반응을 통해 음‑U 상관 에너지를 갖는 디폴 센터가 연속적으로 배열된다. 이러한 사슬은 에지 채널을 따라 단일 정공(홀)이 픽셀 단위(길이 16.6 µm, 두께 2 nm)로 제한되어 이동하도록 만든다. 정공이 디폴 사슬을 양방향으로 터널링할 때 스핀은 반대 방향으로 전환되며, 전자‑전자 상호작용이 억제되어 긴 캐리어 수명과 높은 이동도, 그리고 양자 홀 효과, 쇼트키‑데하스 진동 등 거시적 양자 현상이 실온에서도 관측된다.

T‑B 다이어그램 분석을 통해 다섯 개의 상관 에너지 갭(Δ) — 2Δ = 44, 33.4, 27.3, 22.8, 7.6 meV—이 존재함을 확인했으며, 각각에 대응하는 임계 온도(T_C)와 임계 자기장이 도출되었다. 각 갭에 대해 전류‑전압(I‑V) 특성을 측정하면 MAR 피크가 정수배 전압(U_g = 2Δ/n)에서 나타나며, 이는 ‘안드레프 분자’ 내부에서 정공이 양쪽 디폴 사슬을 반복적으로 반사하면서 에너지를 분할하는 과정을 의미한다.

광학적 MAR을 검증하기 위해 IR‑FT 스펙트럼을 측정했으며, 전압‑가변 게이트 전압에 따라 전자‑스핀 플립이 유도되는 스핀‑의존적 전자발광 선이 300 K에서 7 µm~27 µm 파장대(≈0.1–0.5 THz) 사이에 나타났다. 특히 λ ≈ 26.9 µm(≈44 meV) 선은 가장 큰 갭에 대응하는 스핀‑궤도 상호작용 에너지와 일치한다. 전송 스펙트럼에서 동일한 에너지의 흡수 피크가 관찰돼, 방출된 광자가 인접 디폴 사슬의 반대 스핀 정공에 의해 재흡수되는 ‘광자‑정공 재순환’ 메커니즘이 제안된다.

게이트 전압을 양·음으로 바꾸면 MAR 피크가 에너지적으로 이동하는데, 이는 스핀‑궤도 상호작용이 전기장에 민감함을 보여준다. 저자들은 이러한 스핀‑의존적 MAR이 마요라나 페르미온(Majorana fermion)과 연관될 가능성을 언급하며, 단일 정공의 비자성 스핀 전송이 위상적으로 보호된 양자 상태를 형성할 수 있음을 시사한다.

마지막으로 실리콘 카바이드(SiC)와 카드뮴 플루오라이드(CdF₂)에서도 동일한 안드레프 분자 구조와 MAR 기반 THz 방출이 확인되었으며, 이는 재료 독립적인 보편적 메커니즘임을 강조한다. 연구 결과는 실온에서 동작 가능한 소형, 고효율 THz 소스·수신기 개발에 새로운 설계 원리를 제공한다.
