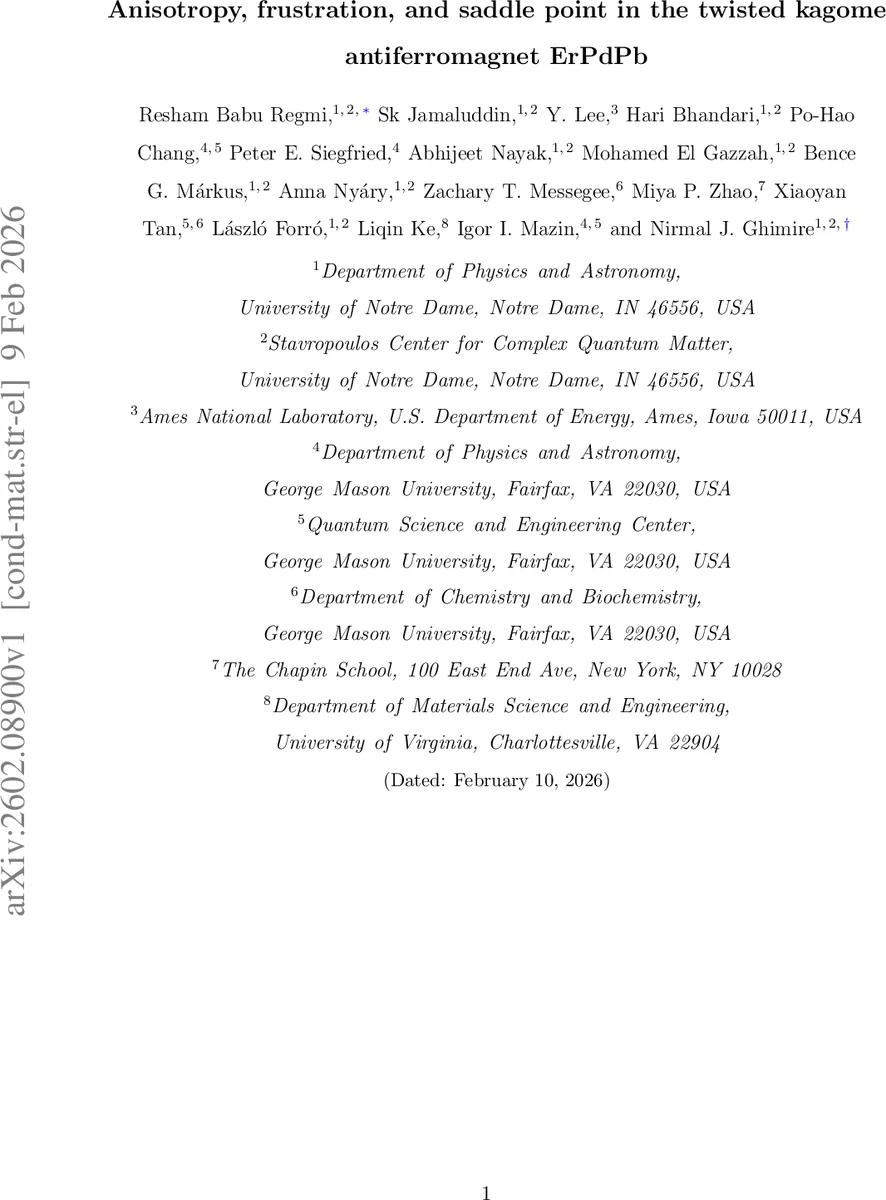

트위스티드 카고메 격자와 강한 이방성의 새로운 안티퍼마그네트 ErPdPb

초록

ErPdPb는 ZrNiAl형 구조에서 뒤틀린 카고메 격자를 이루는 Er 원자를 포함한다. 2.2 K 이하에서 안티퍼마그네틱 전이와 c축을 따라 1/3 메타머그네틱 플래터가 나타나며, 강한 이방성(전기 전도도와 자기 이방성)과 큰 좌절 지수(≈13)를 보인다. DFT 계산은 쉬운 축이 c축임을, 준 1차원 밴드와 페르미 준위 근처의 스핀 분리 사다리꼴 포인트를 예측한다.

상세 분석

본 연구는 희토류 기반 트위스티드 카고메 시스템인 ErPdPb의 단결정을 최초로 성장시키고, 구조·자기·전기·열적 특성을 종합적으로 규명하였다. X선 회절 분석을 통해 P 6̅2m 공간군을 갖는 ZrNiAl형 구조임이 확인되었으며, Er 원자는 ab면에서 비대칭적으로 뒤틀린 카고메 네트를 형성한다. 이러한 구조적 비대칭은 inversion symmetry를 파괴하고, 강한 스핀‑궤도 결합을 유도한다.

자기 측정에서 χ_c와 χ_ab의 온도 의존성이 크게 차이 나며, 고온(>100 K)에서는 Curie‑Weiss 거동을 보인다. 유효 자기 모멘트 μ_eff≈9.4 μ_B는 Er³⁺(J=15/2)의 자유 이온값과 일치하고, θ_CW는 c축에서 -2.2 K, ab면에서 -1.7 K 정도로 부정적이다. 이는 전반적인 반강자성 상호작용을 시사한다. 2.2 K 이하에서 열용량과 전기저항이 급격히 변하면서 안티퍼마그네틱 전이가 확정된다. 특히 c축을 따라 적용한 자기장에서 1/3 메타머그네틱 플래터가 나타나며, 이는 Ising‑like 스핀 배열이 ‘↑↑↓’와 같은 3‑스핀 주기를 형성한다는 증거이다.

전기 전도도는 ρ_ab≫ρ_c 로, 300 K에서 약 10배 차이를 보이며, 전도 전자는 주로 c축을 따라 흐른다. 이는 밴드 구조가 quasi‑1D 특성을 가짐을 뒷받침한다. 또한, MR은 B∥c와 B∥ab에서 서로 다른 부호와 크기를 보이며, 전자 밴드의 비등방성 및 스핀‑분리 효과와 연관될 가능성이 있다.

열용량은 2.2 K에서 넓은 봉우리를 보이고, 0.5 K 이하에서 급격히 상승한다. 이는 저온에서 추가적인 스핀 자유도가 활성화되거나, 또 다른 전이(예: 스핀-글라스 혹은 양자 임계점)가 존재함을 암시한다.

DFT+U 계산에서는 Er‑4f 전자를 강하게 국부화하고, SOC를 포함한 후에 총 에너지 차이를 통해 자이축이 c축임을 확인하였다(자기 결정 에너지 차이 ≈ 0.8 meV/Er). 밴드 구조는 Er‑5d와 Pd‑4d, Pb‑6p가 혼합된 복합 밴드가 페르미 준위 근처에 존재하고, Γ점에서 스핀‑분리된 사다리꼴 포인트가 형성된다. 이러한 사다리꼴은 카고메 격자에서 흔히 나타나는 플랫 밴드와 디랙 포인트 사이의 전이 상태로, 전자 상관 효과와 토폴로지적 특성을 강화할 수 있다.

전체적으로 ErPdPb는 강한 이방성, 높은 좌절 지수, 1/3 플래터 등 전통적인 카고메 물질에서 기대되는 현상을 모두 포함하면서, 스핀‑궤도 결합에 의해 강화된 이방성 및 사다리꼴 포인트가 새로운 양자 현상을 탐구할 플랫폼이 된다. 향후 압력 또는 화학적 치환을 통한 T_N 억제는 양자 스핀 액정, 비페르미 액체, 혹은 초전도와 같은 고차원 상호작용을 유도할 가능성이 있다.
