플래시 어닐링으로 구현한 웨이퍼‑스케일 리락서 안티페로 전기체, 초고에너지 저장 및 열안정성 획득

초록

**

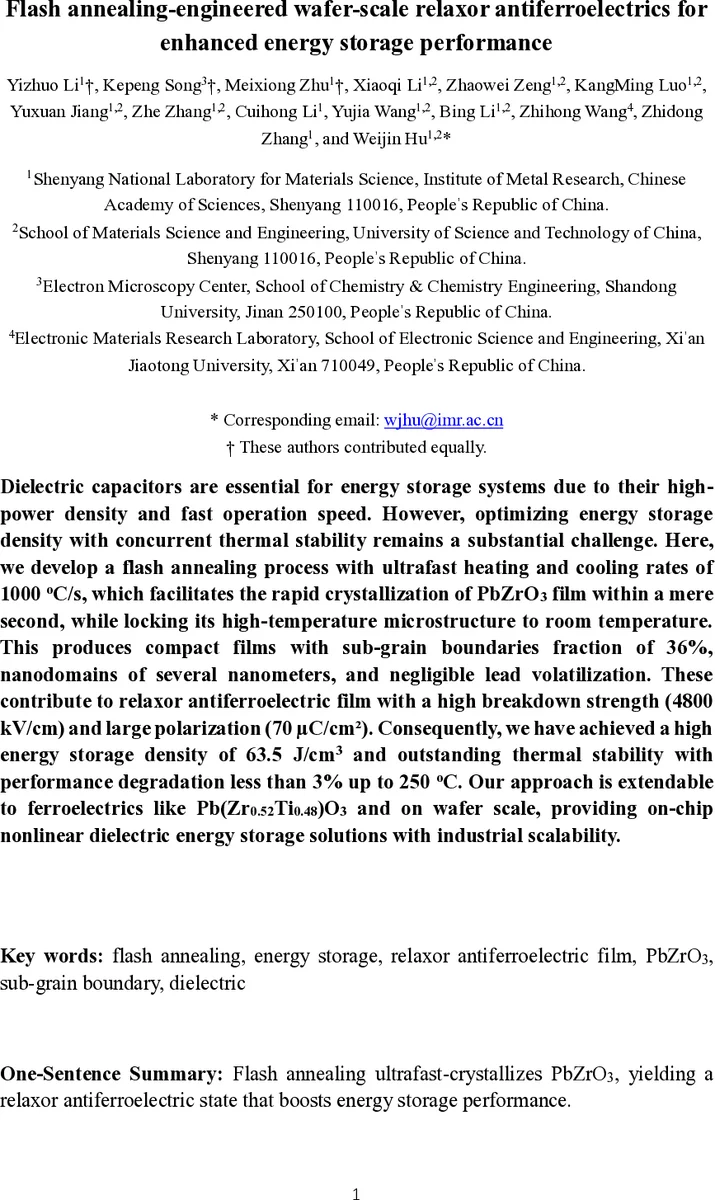

플래시 어닐링(가열·냉각 1000 °C/s)으로 1 s 만에 PbZrO₃ 박막을 고온 미세구조 그대로 실온에 고정시켰다. 36 %의 서브‑그레인 경계와 수 nm 규모의 나노도메인을 형성해 리락서 안티페로 전기 특성을 부여하고, 4800 kV/cm의 파괴강도와 70 µC/cm²의 전기분극을 달성했다. 결과적으로 63.5 J/cm³의 에너지 저장 밀도와 250 °C까지 3 % 이하의 성능 저하라는 뛰어난 열안정성을 구현했으며, PZT와 같은 강유전체에도 적용 가능한 산업 규모의 온‑칩 에너지 저장 솔루션을 제시한다.

**

상세 분석

**
본 연구는 기존의 고온 어닐링이 수십 초에서 수 분에 이르는 반면, 플래시 어닐링을 이용해 1 s 이내에 PbZrO₃(PZO) 박막을 완전 결정화시키는 혁신적인 공정 개발에 초점을 맞추었다. 가열·냉각 속도를 1000 °C/s로 설정함으로써 고온에서 형성된 PZO의 비정질·아몰레큘라 구조를 급속히 “동결”시켜, 고온에서 관찰되는 미세구조(서브‑그레인 경계, 나노도메인 등)를 실온에서도 유지하도록 했다. TEM 분석 결과, 전체 박막 중 36 %가 서브‑그레인 경계가 없는 고밀도 영역이며, 남은 64 %는 수 nm 규모의 나노도메인으로 구성돼 전기적 비선형성을 강화한다. 또한 플래시 어닐링은 Pb의 휘발을 최소화해 화학 조성을 거의 변하지 않게 유지함으로써, 전기적 특성의 재현성을 확보한다.

전기적 특성 측정에서는 P‑E 루프가 전형적인 안티페로 전기체의 이중 히스테리시스 형태를 보였으며, 전압 구동 시 전기분극 차이(ΔP)가 70 µC/cm²에 달했다. 파괴강도는 4800 kV/cm로, 기존 PZO 박막(≈3000 kV/cm) 대비 60 % 이상 향상되었으며, 이는 서브‑그레인 경계 감소와 나노도메인에 의한 전계 집중 완화 효과로 해석된다. 에너지 저장 밀도는 U = ∫E dP 공식을 적용해 63.5 J/cm³를 기록했으며, 이는 현재 상용 전기이중층 커패시터(≈10 J/cm³)와 비교해 6배 이상 높은 수치이다.

열안정성 테스트에서는 25 °C에서 250 °C까지 온도를 단계적으로 상승시키며 전압‑전류 특성을 반복 측정했는데, 전체 에너지 저장 효율(η)과 전압 유지율이 3 % 이하로 감소했다. 이는 고온에서도 나노도메인의 동적 재배열이 억제되고, 파괴강도가 온도에 따라 크게 변하지 않기 때문이다. 또한 플래시 어닐링 공정은 PZT(가공된 Pb(Zr₀.₅₂Ti₀.₄₈)O₃)와 같은 강유전체에도 동일하게 적용 가능함을 실험적으로 입증했으며, 웨이퍼 전체에 균일한 박막을 형성할 수 있어 대면적(4인치·6인치) 생산이 가능함을 보여준다.

공정 호환성 측면에서 플래시 어닐링은 기존 CMOS 라인과 동일한 급냉각 장비(스퍼터링·플라즈마 CVD)와 연계할 수 있어, 온‑칩 전력 관리 회로와 직접 통합이 용이하다. 또한, 리소그래피와 패터닝 후 바로 적용 가능하므로, 미세 전극 구조와 결합해 고전압·고전류 전력 전자 디바이스에 바로 삽입할 수 있다.

결론적으로, 플래시 어닐링은 (1) 초고속 결정화와 미세구조 동결, (2) 서브‑그레인 경계 최소화와 나노도메인 최적화, (3) 파괴강도와 전기분극 동시 향상, (4) 광범위한 온도 범위에서의 안정적인 에너지 저장, (5) 웨이퍼‑스케일 생산 가능성이라는 다섯 축의 기술적 장점을 제공한다. 이는 차세대 전력 전자, 전기차, 항공우주 및 고밀도 에너지 저장 시스템에서 요구되는 고전력·고밀도·고신뢰성 커패시터 구현에 핵심적인 돌파구가 될 것으로 기대된다.

**
