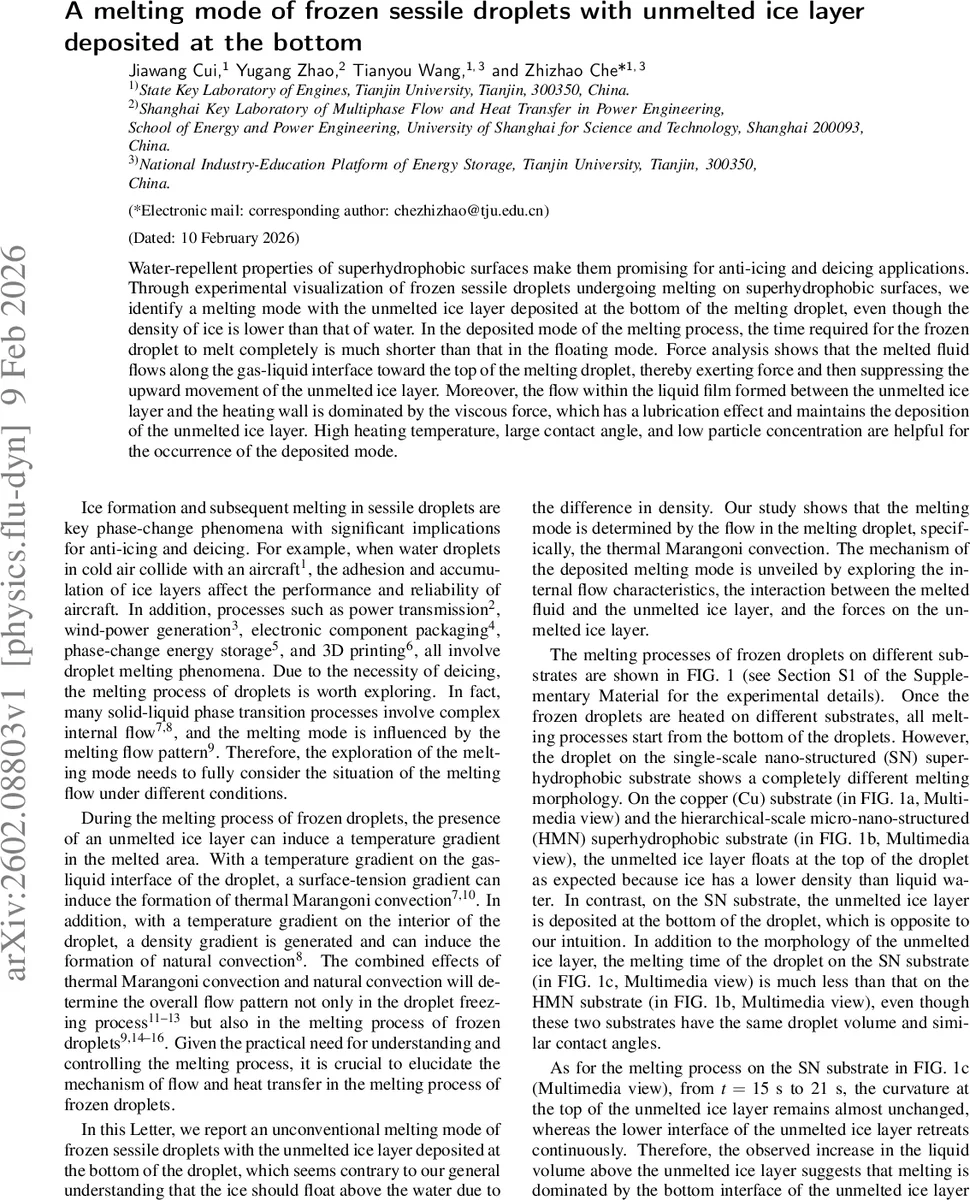

동결 물방울의 바닥 얼음층 녹는 모드

초록

**
초소수성 표면 위에서 동결된 물방울이 녹을 때, 얼음층이 물 위가 아니라 바닥에 남는 ‘착착 모드’를 발견하였다. 열마르갱니 효과에 의해 발생하는 내부 흐름이 얼음층을 아래로 눌러 고정시키고, 얇은 윤활 필름이 점성 저항을 제공해 상승을 억제한다. 높은 가열 온도, 큰 접촉각, 낮은 입자 농도가 착착 모드를 촉진하며, 이 모드에서는 녹는 시간이 약 50 % 이상 단축된다.

**

상세 분석

**
본 연구는 초소수성 표면에 고정된 동결 물방울이 가열될 때 나타나는 두 가지 전형적인 녹는 양상을 비교한다. 기존에 알려진 ‘부양 모드’에서는 얼음의 밀도가 물보다 낮아 얼음층이 물 위에 떠오르는 것이 일반적이다. 그러나 단일 스케일 나노구조(SN) 초소수성 표면에서는 얼음층이 오히려 바닥에 착착(Deposited)되는 현상이 관찰되었다. 이 현상은 물-얼음-공기 삼상계에서 발생하는 열마르갱니(thermal Marangoni) 흐름에 의해 주도된다.

1. 열마르갱니 흐름과 힘 균형
   가열된 기판과 냉각된 물방울 사이에 온도 구배가 형성되면 표면 장력의 차이로 인해 액체가 기판‑얼음 접촉면을 따라 위쪽으로 흐른다. 이 흐름(Q₁)은 얼음층 위쪽을 향하고, 반대로 얼음층 아래쪽으로 흐르는 흐름(Q₂)도 존재한다. SN 표면에서는 미세 구조에 의해 입자 탈착이 적고, 마르갱니 구동력이 강해 Q₁ > Q₂가 된다. 따라서 위쪽 흐름이 얼음층을 아래로 누르는 힘(F₁)을 제공하고, 이는 부양력(F_buoyancy)보다 크게 작용해 얼음층이 바닥에 머무르게 된다.

2. 윤활 필름의 점성 저항
   얼음층과 가열된 기판 사이에 형성되는 얇은 액체 필름은 두께 h가 직경 d에 비해 매우 작아 h/d·Re ≪ 1인 조건을 만족한다. 이때 흐름은 관성보다 점성에 의해 지배되며, 점성 압력 μ ū L / h²가 부양압력 Δρ g H를 압도한다. 결과적으로 필름 내부의 점성 저항이 얼음층의 상승을 억제하고, 착착 상태를 안정화한다.

3. 무차원 파라미터와 실험적 경향
   연구진은 열마르갱니‑부양 비율 Π = |dσ/dT| ΔT / (Δρ g L²)와 점성‑부양 비율 Λ = μ ū L / (h² Δρ g H)라는 두 무차원 수를 도입하였다. Π와 Λ가 모두 클수록 착착 모드가 나타난다. 가열 온도 상승은 ΔT를 증가시켜 Π를 크게 만들고, 큰 접촉각은 L을 확대해 Π를 높이며, 입자 농도가 낮을수록 표면 거칠기가 감소해 마르갱니 흐름이 방해받지 않아 Π가 증가한다. 실험 결과는 이 예측과 일치한다.

4. 녹는 시간의 차이
   착착 모드에서는 얼음층이 기판에 직접 접촉해 열전달 면적이 크게 확대되고, 얇은 필름을 통한 고효율 전도와 점성 흐름이 동시에 작용한다. 따라서 전체 녹는 시간이 부양 모드에 비해 평균 56 % 가량 단축된다. 이는 실제 탈빙·제빙 시스템에서 에너지 절감과 응답 속도 향상에 직접적인 이점을 제공한다.

5. 응용 및 한계
   본 메커니즘은 항공기 날개, 풍력 터빈, 전력 전송선 등 초소수성 코팅이 적용되는 다양한 분야에 적용 가능하다. 다만, 실험은 정적인 기판 가열과 일정한 환경(습도·공기 흐름)에서 수행되었으며, 실제 외부 유동이나 급격한 온도 변동이 있는 상황에서는 추가적인 연구가 필요하다.

**
