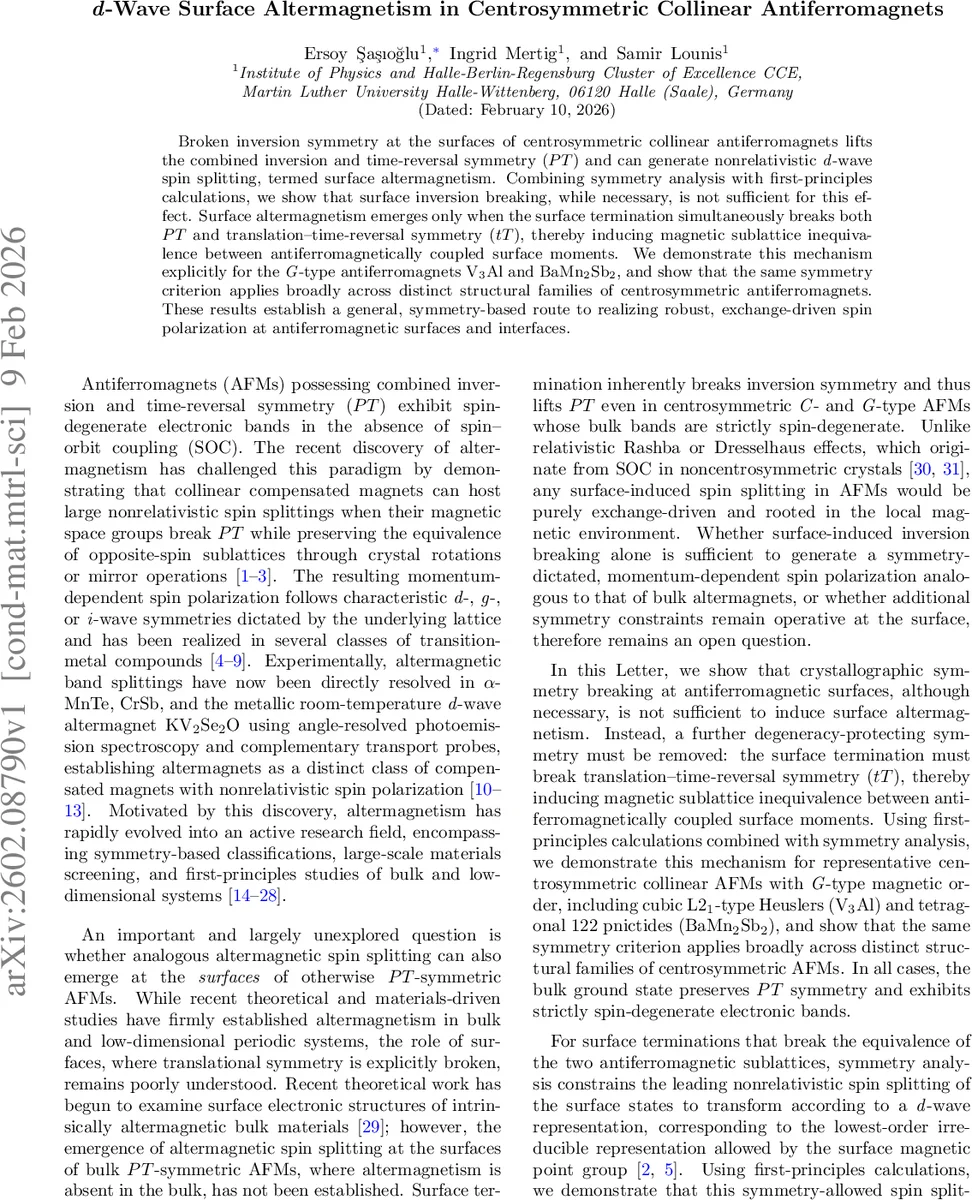

표면 알터마그네티즘: d‑파형 스핀 분할을 이끄는 새로운 대칭 원리

초록

본 연구는 중심대칭 콜리니어 반강자성체의 (001) 표면에서 PT와 반번역 전이(tT) 대칭이 동시에 깨질 때, 비상대론적 d‑파형 스핀 분할인 ‘표면 알터마그네티즘’이 발생함을 증명한다. V₃Al과 BaMn₂Sb₂를 사례로 DFT와 대칭 분석을 결합해, 표면 전자 상태가 외층에 국한된 강한 스핀 편극을 보이며, tT가 보존되는 MnPt 등에서는 전혀 나타나지 않음을 확인한다.

상세 분석

이 논문은 ‘표면 알터마그네티즘(surface altermagnetism)’이라는 현상을 체계적으로 규명한다. 기존 알터마그네티즘은 PT(역전·시간반전) 대칭이 깨진 벌크 물질에서 비상대론적 d‑, g‑, i‑파형 스핀 분할이 나타나는 것으로 알려져 있었다. 그러나 중심대칭(collinear) G‑type 혹은 C‑type 반강자성체는 PT를 보존하므로 벌크에서는 스핀이 완전하게 퇴화한다. 저자들은 표면에서 역전 대칭이 자동으로 깨지지만, 이것만으로는 스핀 분할을 보장하지 못한다는 점을 강조한다. 핵심은 ‘반번역 전이(tT)’ 대칭, 즉 격자 반전과 시간반전의 조합이 표면에서도 존재하면 두 반강자성 서브격자(스핀‑업, 스핀‑다운)가 등가성을 유지해 스핀 퇴화를 강제한다는 것이다. 따라서 표면 알터마그네티즘이 나타나려면 (i) PT가 깨져야 하고, (ii) tT도 동시에 깨져야 한다.

대칭 분석에서는 (001) 표면을 기준으로 각 원자층을 살펴보았다. V₃Al과 BaMn₂Sb₂의 경우, 표면 원자 A와 B가 서로 다른 화학종이므로 반전에 의해 교환되지 않아 tT가 파괴된다. 반면 MnPt에서는 표면 A와 B가 동일한 Pt 원자로 구성돼 반전 후에도 동일하게 매핑되므로 tT가 보존되고, 결과적으로 스핀 퇴화가 유지된다. 이러한 대칭 조건은 표면 공간군을 통해 정량적으로 확인되며, Table I에 제시된 다양한 물질군에서도 동일하게 적용된다.

첫 원리 계산은 비상대론적(스핀‑오빗 결합을 무시한) DFT‑GGA를 사용했으며, slab 모델(20층)로 (001) 표면을 구현했다. 비대칭 slab을 선택해 한쪽 면만 알터마그네틱 효과가 나타나도록 하였고, 이는 전체 밴드 구조에 직접적인 스핀 분할을 드러낸다. V₃Al에서는 Dirac‑like 밴드가 X·Y 방향으로 이동하면서 최대 0.32 eV의 스핀 분할을 보이며, BaMn₂Sb₂에서는 약 0.35 eV까지 확대된 d‑파형 스핀 편극을 관찰한다. 두 경우 모두 스핀‑분할된 표면 상태는 외층에 강하게 국한되고, 층을 따라 깊어질수록 스펙트럼 가중치가 급격히 감소한다. 이는 ‘표면 전용’ 알터마그네틱 현상임을 입증한다.

또한, 스핀‑해상도 2차원 페르미면을 시각화하면 네 개의 로브가 교대로 ↑/↓ 스핀을 갖는 d‑파형 대칭을 명확히 확인할 수 있다. 이는 실험적으로 각도분해광전증광(ARPES)이나 스핀‑편극 전자 현미경으로 검증 가능하다.

이 연구는 알터마그네틱 스핀 분할이 SOC에 의존하지 않고 교환 상호작용에 의해 전적으로 유도된다는 점을 강조한다. 따라서 전통적인 Rashba/Dresselhaus와는 구별되는 ‘비상대론적 교환‑구동’ 스핀극성을 제공한다. 이러한 특성은 스핀 트랜스포트, 스핀 필터, 그리고 반강자성 기반 스핀트로닉스 디바이스에서 새로운 설계 자유도를 제공한다. 특히, 인터페이스에서 tT를 의도적으로 파괴함으로써 스핀 편극을 제어할 수 있는 전략이 제시된다.
