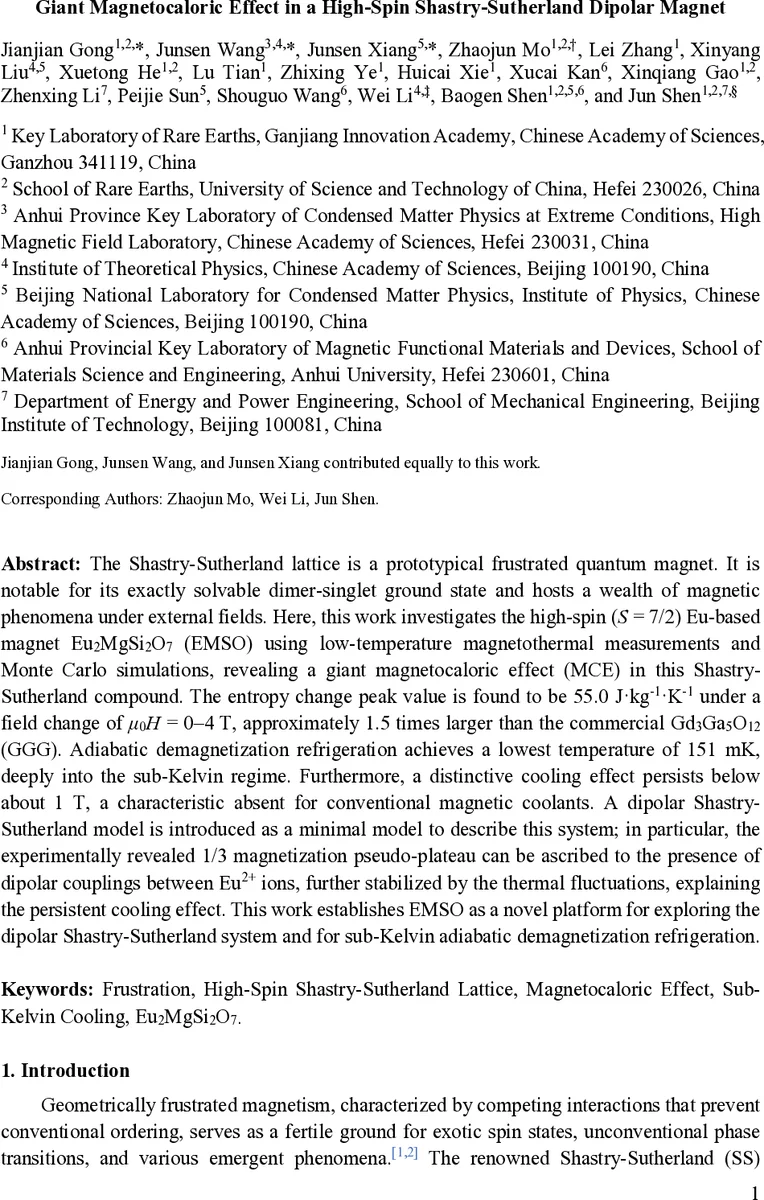

고스핀 샤스트리‑스베딩 격자에서 발견된 초대형 자기냉각 효과

초록

Eu₂MgSi₂O₇(EMSO)는 S = 7/2인 Eu²⁺ 이온이 샤스트리‑스베딩 격자를 이루는 고스핀 프러스트레이션 시스템이다. 저온 자기열 및 마그네토칼로릭 측정, 그리고 장거리 쌍극자 상호작용을 포함한 Monte Carlo 시뮬레이션을 통해 EMSO가 0–4 T 필드 변화에서 −ΔSₘₐₓ = 55 J kg⁻¹ K⁻¹의 거대한 엔트로피 변화를 보이며, 151 mK까지 냉각할 수 있음을 확인했다. 1 T 이하에서 지속되는 냉각 효과와 1/3 의사‑플래토 형태의 자화 의사‑플래토는 쌍극자 상호작용과 열적 플럭투에이션에 의해 안정화된다.

상세 분석

본 연구는 고스핀( S = 7/2) 유로퓸 기반 샤스트리‑스베딩(SS) 격자 물질 Eu₂MgSi₂O₇(EMSO)의 자기냉각 성능을 정밀히 규명한다. EMSO는 Eu²⁺ 이온이 2차원 SS 격자를 형성하며, 인접 이온 사이 거리(d₁ = 3.727 Å, d₂ = 4.227 Å)와 층간 거리(c = 5.166 Å)로 인해 강한 쌍극자 상호작용( J_d ≈ 588 mK )이 존재한다. 실험적으로는 0.15 K 이하에서 급격한 Cₚ/T 피크가 나타나며, 외부 자기장에 따라 피크가 이동하고 넓은 햄프 형태로 변한다. 이는 전통적인 GGG와 비교했을 때 낮은 온도에서의 스핀 플럭투에이션이 훨씬 크다는 것을 의미한다.

마그네토칼로릭 효과는 등온 자화 데이터를 이용해 −ΔSₘ을 계산했을 때, 0–2 T 구간에서 36.7 J kg⁻¹ K⁻¹, 0–4 T 구간에서 55.0 J kg⁻¹ K⁻¹에 달한다. 이는 동일 필드 변화에서 GGG보다 1.5배 큰 값이며, 필드 변화가 절반(2 T)만으로도 GGG와 동등한 성능을 보인다. 또한, 준등엔트로피(adiabatic demagnetization) 실험에서 초기 1.8 K, 8 T 조건에서 151 mK까지 냉각했으며, 최저 온도는 0 T가 아니라 약 1.13 T에서 관측된다. 이는 필드 구동 양자 임계점(QCP)이 존재함을 시사한다.

특히, 0.5 T 부근에서 M/M_sat ≈ 1/3인 의사‑플래토가 나타나며, 이는 차분 자화율 χ = dM/dH에서 피크‑딥‑피크 구조로 확인된다. Monte Carlo 시뮬레이션은 장거리 쌍극자 항을 Ewald 합으로 정확히 계산한 뒤, J ≈ 0.5 K, J’ ≈ 1.0 K의 교환 상수를 도입해 실험 데이터와 일치시켰다. 쌍극자 상호작용이 포함된 DSS 모델에서는 1/3 플래토가 열적 플럭투에이션에 의해 ‘order‑by‑thermal‑disorder’ 메커니즘으로 안정화되고, 낮은 온도에서는 실제 평탄한 플래토(Up‑Up‑Down 상태)로 전이한다. 반면, 순수 SS 모델에서는 이 플래토가 온도 0 K에서 사라진다. 따라서 EMSO의 지속적인 냉각 효과는 1 T 이하에서 큰 스핀 엔트로피와 1/3 플래토에 의한 엔트로피 지형의 평탄화가 직접 연결된 결과라 할 수 있다.

이러한 결과는 고스핀 프러스트레이션 시스템이 높은 자기 엔트로피 밀도와 낮은 순서 온도를 동시에 제공함으로써, 차가운 온도( sub‑Kelvin ) 영역에서 기존의 수화 파라핀이나 GGG 대비 우수한 냉각 매체가 될 가능성을 열어준다.
