오존 처리로 강화된 금속박막 커패시터의 자가 치유 효율 향상 메커니즘

초록

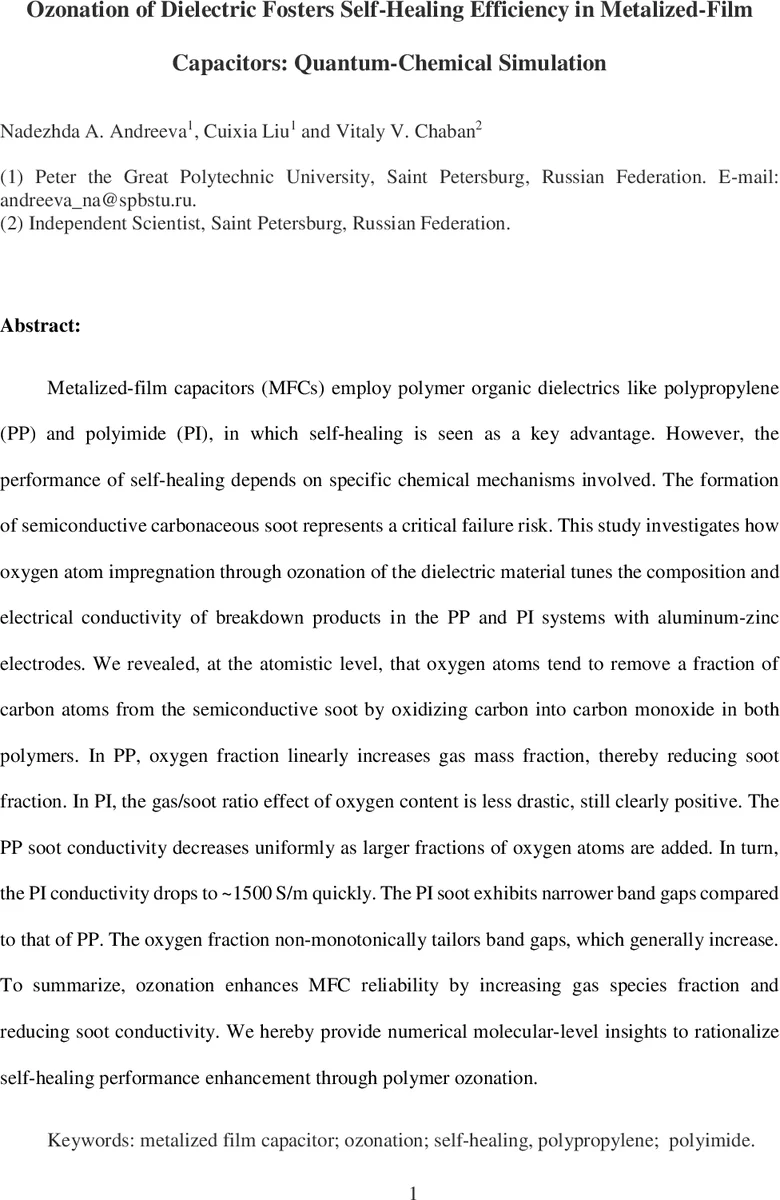

본 연구는 폴리프로필렌(PP)과 폴리이미드(PI) 유전체에 산소 원자를 도입해 오존 처리한 뒤, 전기적 파괴 시 발생하는 탄소 소이트와 가스 생성물을 양자화학 시뮬레이션으로 분석하였다. 산소 함량이 증가할수록 가스 비율이 상승하고, 소이트의 전도성이 감소함을 확인했으며, 특히 PI에서는 소이트 전도성이 급격히 1500 S/m 수준으로 낮아졌다. 이러한 결과는 오존 처리가 금속박막 커패시터(MFC)의 신뢰성을 향상시킬 수 있음을 제시한다.

상세 분석

이 논문은 금속박막 커패시터(MFC)의 핵심 신뢰성 요소인 자가 치유 메커니즘을 원자 수준에서 규명하고자 한다. 먼저 PP와 PI라는 대표적인 유전체를 선택하고, 알루미늄‑아연 전극 원자를 3 Zn + 1 Al 비율로 모델에 포함시켜 실제 전극‑유전체 구조를 재현하였다. 고온(5000 K)에서 급격히 에너지를 주입한 뒤, PM7‑MD와 베르덴센 온도조절을 통해 300 K까지 냉각하면서 가능한 모든 화학 반응을 탐색하였다. 이는 파괴 중심부에서 발생하는 비열 및 전자 충격을 실험적으로 모사한 것으로, 산소 원자를 0~10개까지 변형시켜 산소 함량에 따른 반응 경로를 체계적으로 조사하였다.

시뮬레이션 결과, 산소 원자는 탄소와 결합해 CO 혹은 CO₂ 형태의 가스 분자를 생성함으로써 소이트(탄소 잔류물)에서 탄소 원자를 제거한다는 점이 핵심이다. PP에서는 산소 함량이 증가할수록 가스 질량 비율이 거의 선형적으로 상승하고, 소이트 비율이 감소한다. 반면 PI는 구조가 더 복합적이어서 가스/소이트 비율 상승이 완만하지만 여전히 양의 상관관계를 보인다. 전도성 측면에서 PP 소이트는 산소 함량이 늘어날수록 전도도가 점진적으로 감소해 전반적인 절연성을 강화한다. PI 소이트는 초기 전도도가 PP보다 높지만, 산소 4개 이상이 도입되면 전도도가 급격히 1500 S/m 수준으로 낮아져, 소량의 산소만으로도 효과적인 전도 억제가 가능함을 보여준다.

밴드갭 분석에서는 PI 소이트가 PP보다 좁은 밴드갭을 가지고 있어 전자 이동이 더 용이하다는 점을 확인했으며, 산소 함량이 비단조적으로 밴드갭을 넓히는 경향을 보인다. 이는 산소 도입이 전자 구조를 재배열해 절연성을 향상시키는 메커니즘으로 해석될 수 있다. 전기 전도도는 KGEC(Kubo‑Greenwood) 방법으로 계산했으며, 전도도 감소와 가스 비율 증가는 자가 치유 과정에서 전극이 증발하면서 발생하는 가스가 소이트 형성을 억제하고, 남은 소이트가 전기적 단락을 일으키지 못하도록 하는 두 축을 동시에 강화한다는 결론을 도출한다.

연구의 한계로는 시뮬레이션 시간과 시스템 규모가 제한적이며, 실제 MFC에서 발생하는 다중 파괴 사이클과 장기 열화 메커니즘을 완전히 포착하지 못한다는 점을 들 수 있다. 또한, 실험적 검증이 부족해 시뮬레이션 결과를 실제 제조 공정에 바로 적용하기 위해서는 추가적인 실험적 데이터가 필요하다. 그럼에도 불구하고, 원자 수준에서 산소 도핑이 소이트 조성 및 전도도에 미치는 정량적 영향을 최초로 제시함으로써, 오존 처리를 통한 유전체 최적화 전략에 과학적 근거를 제공한다.
