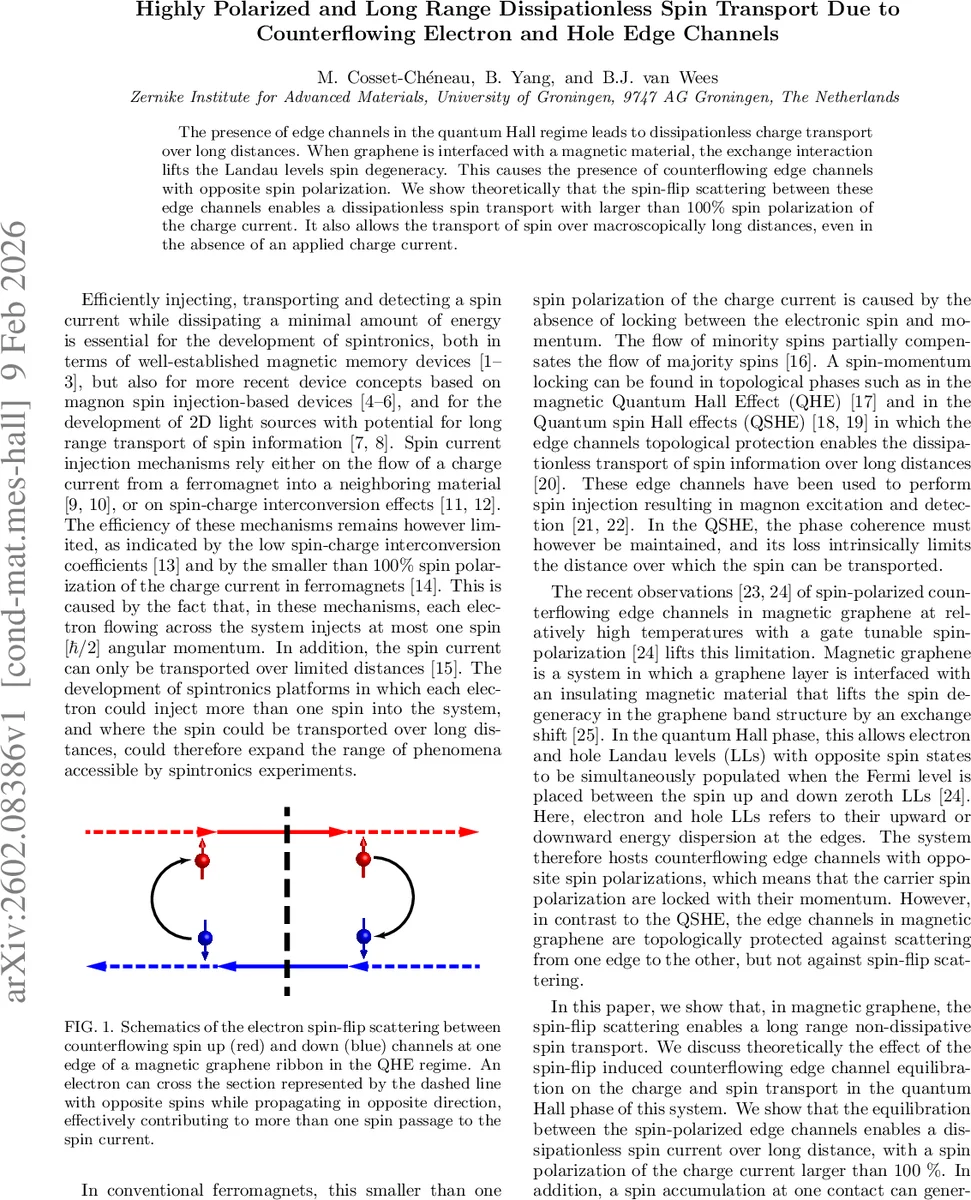

반대 흐름 스핀 채널로 구현하는 100% 초과 무소모 스핀 전송

초록

자성 절연체와 접합된 그래핀에서 양자 홀 효과가 발생하면 스핀 분리된 전자와 정공 엣지 채널이 반대 방향으로 흐른다. 스핀 플립 산란이 이들 채널을 평형화시키면 전류의 스핀 편극이 100 %를 넘어서는 무소모 스핀 전송이 가능해지며, 엣지 간 산란이 없을 경우 매크로스케일 거리까지 스핀을 전달할 수 있다.

상세 분석

본 논문은 자성 절연체와 접합된 그래핀(이하 마그네틱 그래핀)에서 양자 홀(QHE) 상태가 형성될 때 발생하는 스핀 분리 엣지 채널의 전송 특성을 이론적으로 분석한다. 교환 상호작용에 의해 제로 랜드우 레벨(LL)이 스핀‑업과 스핀‑다운으로 에너지적으로 분리되면, 페르미 레벨을 두 스핀 레벨 사이에 두었을 때 전자와 정공 LL이 각각 반대 스핀을 갖는 카운터플로우(edge) 채널을 형성한다. 이러한 채널은 전류의 흐름 방향과 스핀 방향이 고정된 스핀‑모멘텀 잠금(spin‑momentum locking)을 제공한다.

핵심은 스핀‑플립 산란이 엣지 채널 간에 발생할 경우, 같은 엣지에 존재하는 상반향 스핀‑업·스핀‑다운 채널의 전기화학 퍼텐셜이 평형화(equilibration)된다는 점이다. 평형화 길이 λ는 기본 스핀‑플립 산란 길이 λ₀와 채널 수 N↑, N↓에 의해 λ = λ₀·(1/N↓ – 1/N↑)⁻¹ 로 정의된다. L ≪ λ이면 산란이 무시되어 전자들은 비평형 상태를 유지하고, L ≫ λ이면 완전 평형이 이루어져 전하 전류 I_c와 스핀 전류 I_s는 다음과 같이 표현된다.

비평형 경우 β = (N↑ – N↓)/(N↑ + N↓) 로 1 이하의 스핀 편극을 보이지만, 완전 평형 시 β = (N↑ + N↓)/(N↑ – N↓) 가 된다. N↑ > N↓이면 |β| > 1, 즉 전하 전류 대비 스핀 전류가 100 %를 초과한다. 이는 스핀‑모멘텀 잠금으로 인해 전자 한 개가 두 번 이상의 스핀 각운동량(ℏ/2)을 전달할 수 있기 때문이다.

또한 논문은 엣지 전류가 접촉부 근처에서 ‘스핀 핫스팟’이라 불리는 영역에 에너지를 소모하며 스핀을 주입·추출한다는 점을 강조한다. 핫스팟에서 발생하는 스핀 전류 I_s,inj = N↓·μ (μ는 전압 구배)이며, 이는 전하 전류 I_c와 비교해 N↓/(N↑ – N↓) 배 만큼 큰 스핀 전달 효율을 의미한다. 전력 소모는 P_tot = I_c²/(N↑ – N↓) 로, 스핀 주입이 증가할수록 전도도가 감소해 전력 비용이 상승한다.

마지막으로, 전하 전류 없이 스핀 축적 전압 μ_s를 한 접점에 가하면 L ≫ λ 조건에서 스핀 전류가 매크로스케일 거리까지 무소모적으로 전달된다. 이 경우 I_c = μ_s (N↓ – N↑) 로 스핀‑전하 상호변환이 일어나며, 스핀 전류 I_s(L) = –μ_s (N↑ + 3N↓) 가 접점 2에서, I_s(0) = μ_s (N↓ – N↑) 가 접점 1에서 발생한다. 엣지 간 산란이 억제된 한, 스핀 전송 거리는 이론적으로 무한히 길어질 수 있다.

이러한 결과는 마그네틱 그래핀을 이용한 스핀트로닉스 디바이스에서 고효율 스핀 주입·전송·검출을 가능하게 하며, 기존 페리오마그네틱 금속 기반 스핀 전송보다 뛰어난 성능을 제공한다는 점에서 실험적 구현에 큰 기대를 모은다.
