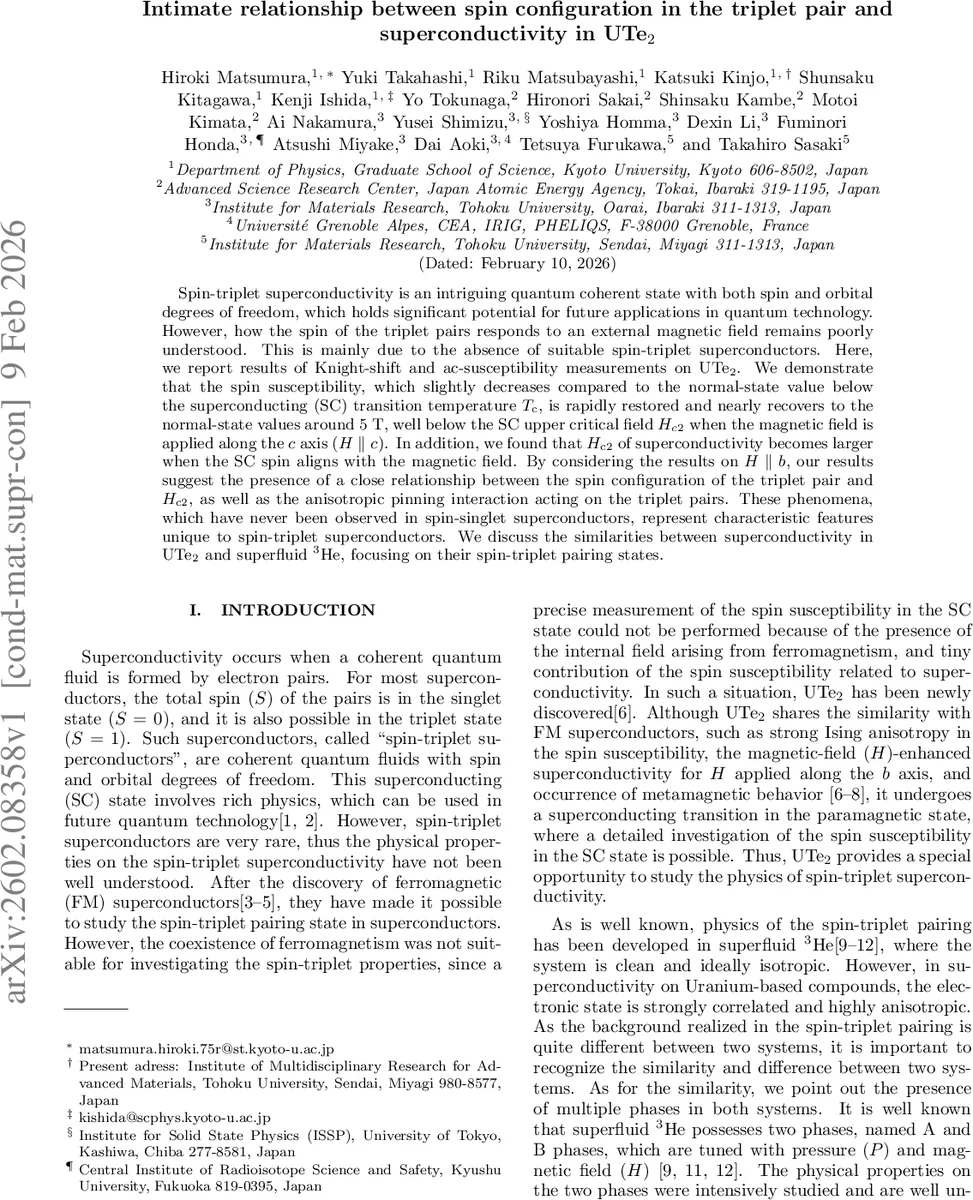

우테이₂의 스핀 삼중쌍과 초전도성 사이의 밀접한 연관성

초록

우테이₂에서 ¹²⁵Te 핵자기공명(NMR)과 교류 감수성 측정을 통해, c축 방향 자기장 하에서 초전도 전이 이하의 스핀 감수성이 약간 감소했다가 약 5 T에서 거의 정상값으로 회복되는 현상을 발견하였다. 스핀 삼중쌍의 방향이 외부 자기장과 정렬될 때 상한 임계장(Hc₂)이 증가함을 확인했으며, 이는 스핀‑삼중 초전도체 고유의 스핀‑궤도 결합과 비등방성 핀ning 효과를 시사한다. 결과는 초유체 ³He와의 유사성을 강조한다.

상세 분석

본 연구는 고품질 단결정 우테이₂(UTe₂) 시료( Tc ≈ 2.1 K)를 이용해 ¹²⁵Te NMR 나이스트-시프트와 교류 감수성(χ_ac) 측정을 수행하였다. 주요 실험은 자기장이 c축(H∥c)과 b축(H∥b) 방향으로 각각 0 T ~ 24 T까지 가했을 때의 스핀 감수성 변화를 추적하는 것이었다.

1. Knight shift와 스핀 감수성

   • H∥c에서, 초전도 전이 이하에 Kc,II(Te(II) 사이트)의 나이스트-시프트는 약 0.2 % 정도 감소했으며, 이는 순수 초전도 다이아메그네틱 효과만으로는 설명되지 않는다. 즉, 스핀 감수성 자체가 감소한 것이다.
   • 이 감소는 낮은 자기장(≤ 2 T)에서 급격히 억제되며, 약 5 T에서 거의 정상 상태 값으로 회복된다. 회복 속도는 정상 상태 전자 비특이 열용량 γ₀(H)보다 훨씬 빠르다.

2. 스핀‑삼중쌍의 d‑벡터와 장 의존성

   • 우테이₂는 정방정계 D₂h 점군을 갖으며, 짝수 차수(odd‑parity) 초전도 주문 매개변수는 Au, B₁u, B₂u, B₃u 네 가지 IR로 분류된다.
   • 실험 결과는 d‑벡터가 a, b, c 세 축 모두에 성분을 가지고 있음을 시사한다(Au 상태와 유사). 자기장이 가해지면 D₂h → C₂h 대칭으로 낮아지면서 Au와 Bu가 혼합되어 d‑벡터 방향이 필드에 따라 자유롭게 회전한다. 이는 “멀티컴포넌트” 초전도 상태의 특징이다.

3. Hc₂와 스핀 정렬의 상관관계

   • H∥b에서는 스핀 감수성 감소가 더 뚜렷하고, 스핀 정렬이 자기장과 일치할 때 Hc₂가 크게 증가한다(특히 고장 초전도(HFSC) 상태에서).
   • 이는 스핀 삼중쌍이 외부 자기장에 의해 “핀ning”되어, 파울리 억제 효과가 약화되고, 궤도 차단(orbital limiting)만이 Hc₂를 제한한다는 의미다.

4. 비등방성 핀ning 메커니즘

   • 실험에서 관찰된 H∥c에서의 빠른 나이스트-시프트 회복과 H∥b에서의 Hc₂ 증가는, 스핀 삼중쌍이 결정축에 대한 비등방성 잠금(pinning) 상호작용을 경험한다는 증거다. 이는 스핀‑궤도 결합이 강한 우테이₂에서만 나타날 수 있는 현상이며, 전통적인 스핀‑싱글렛 초전도체에서는 전혀 관찰되지 않는다.

5. ³He와의 유사성

   • 초유체 ³He의 A‑phase와 B‑phase는 d‑벡터 방향과 자기장에 대한 반응이 핵심이다. 우테이₂의 Au(d‑벡터 3축 성분) 상태는 ³He A‑phase과 유사하고, 고장 초전도(HFSC) 상태는 ³He B‑phase에 대응하는 다중‑위상 구조와 닮았다. 다만, 우테이₂는 강한 전자 상관과 결정 비등방성으로 인해 보다 복잡한 IR 혼합이 일어난다.

6. 실험적 검증 및 한계

   • 시료는 ¹²⁵Te 풍부화된 고순도 원소로 성장했으며, RF 펄스에 의한 열효과를 최소화하기 위해 펄스 에너지를 감소시켰다.
   • 고장 영역(> 15 T)에서는 25 T 초전도 자석을 사용했으며, 교류 감수성 측정은 0.5 K까지 가능했다. 그러나 Hc₂가 30 T 이상으로 추정되는 b축 고장 초전도 영역에 대한 직접적인 나이스트-시프트 측정은 아직 제한적이다.

핵심 인사이트

• 스핀 삼중쌍의 d‑벡터는 외부 자기장에 따라 가변적이며, 스핀 정렬이 Hc₂를 크게 좌우한다.
• 비등방성 핀ning 효과는 스핀‑삼중 초전도체 고유의 현상으로, 스핀‑궤도 결합이 강한 우테이₂에서만 관찰된다.
• 이러한 현상은 초유체 ³He와의 유사성을 통해 스핀‑삼중 초전도체의 새로운 물리학을 제시한다.
