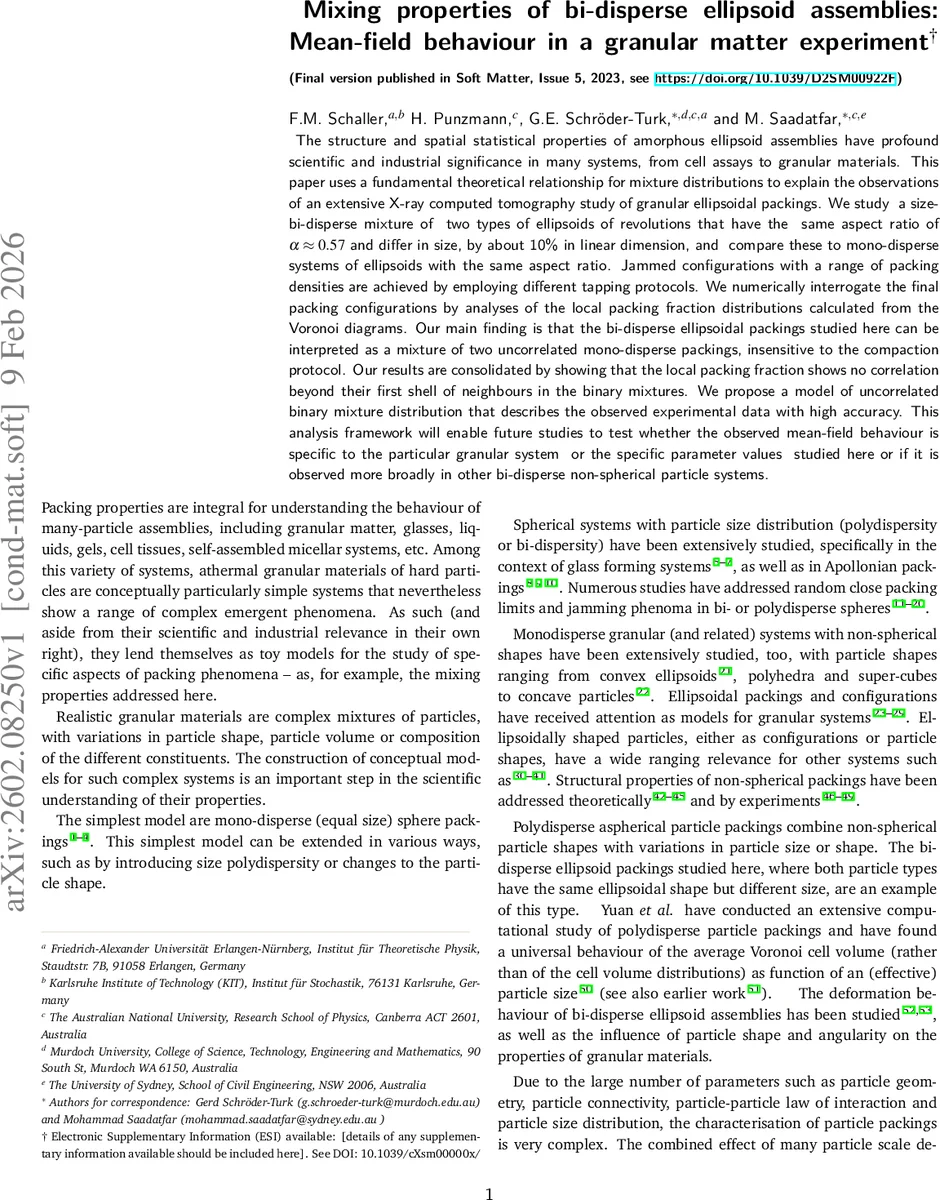

이중분산 타원체 조립의 혼합 특성 평균장 거동 실험 분석

초록

본 연구는 동일한 종횡비(α≈0.57)를 갖는 두 종류의 타원체(크기 차이 10%)를 2:3 비율로 혼합한 입자군의 포장 구조를 X‑ray CT와 Voronoi 분석으로 조사한다. 다양한 탭핑 프로토콜로 얻은 여러 밀도 상태에서, 이중분산 시스템의 지역 포장률 분포는 두 개의 독립적인 단분산 포장률 분포의 가중 혼합으로 정확히 설명된다. 즉, 입자 크기 차이에 따른 장거리 상관이 거의 없으며, 평균장(mean‑field) 거동을 보인다. 제안된 혼합 모델은 실험 데이터와 높은 일치도를 보이며, 향후 비구형 다중분산 시스템의 구조적 특성을 평가하는 기준이 될 수 있다.

상세 분석

이 논문은 비구형 입자, 특히 타원체의 이중분산(비‑분산) 시스템에서 나타나는 구조적 혼합 특성을 정량적으로 규명하고자 한다. 실험에 사용된 입자는 약 α=0.57의 편평 타원체이며, 작은 입자는 반축 a=4.45 mm, 큰 입자는 a=5.10 mm로 약 10 % 크기 차이를 가진다. 두 입자군은 동일한 재질·표면 마찰을 공유하므로, 형태와 물성 차이는 거의 없으며, 오직 부피 차이만이 변수로 남는다. 혼합 비율은 2:3(대입자:소입자)으로 설정했으며, 이는 전체 부피가 동일하도록 설계된 것이다.

포장체는 원통형 용기에 투입 후 수평 격자를 서서히 제거해 느슨한 초기 상태를 만든 뒤, 서로 다른 탭핑 프로토콜(탭 강도·횟수)으로 압축하여 다양한 전역 포장밀도(Φ_g≈0.60–0.76)를 얻었다. 각 상태는 X‑ray 마이크로‑CT(voxel 56 µm)로 3차원 재구성하고, 워터셰드 기반 알고리즘으로 입자 중심·방향을 추출하였다. 이후 Set‑Voronoi 기법을 적용해 각 입자에 대한 Voronoi 셀을 계산하고, 지역 포장률 Φ_l=V_particle/V_cell을 정의하였다.

핵심 관찰은 Φ_l 분포의 평균 ⟨Φ_l⟩와 표준편차 σ가 단분산 시스템과 동일한 함수 관계를 따른다는 점이다. 구체적으로, 단분산 타원체(α=0.57)와 문헌에 보고된 다른 종횡비의 단분산 데이터는 σ(⟨Φ_l⟩)=0.122−0.147⟨Φ_l⟩라는 선형식에 잘 맞는다. 이때 이중분산 시스템 전체에 대한 σ는 단순히 두 단분산 분포의 가중 혼합으로 표현될 수 있다.

수식적으로는 혼합 분포의 두 번째 모멘트가
σ²_{sb}=∑_{i=b,s} w_i
