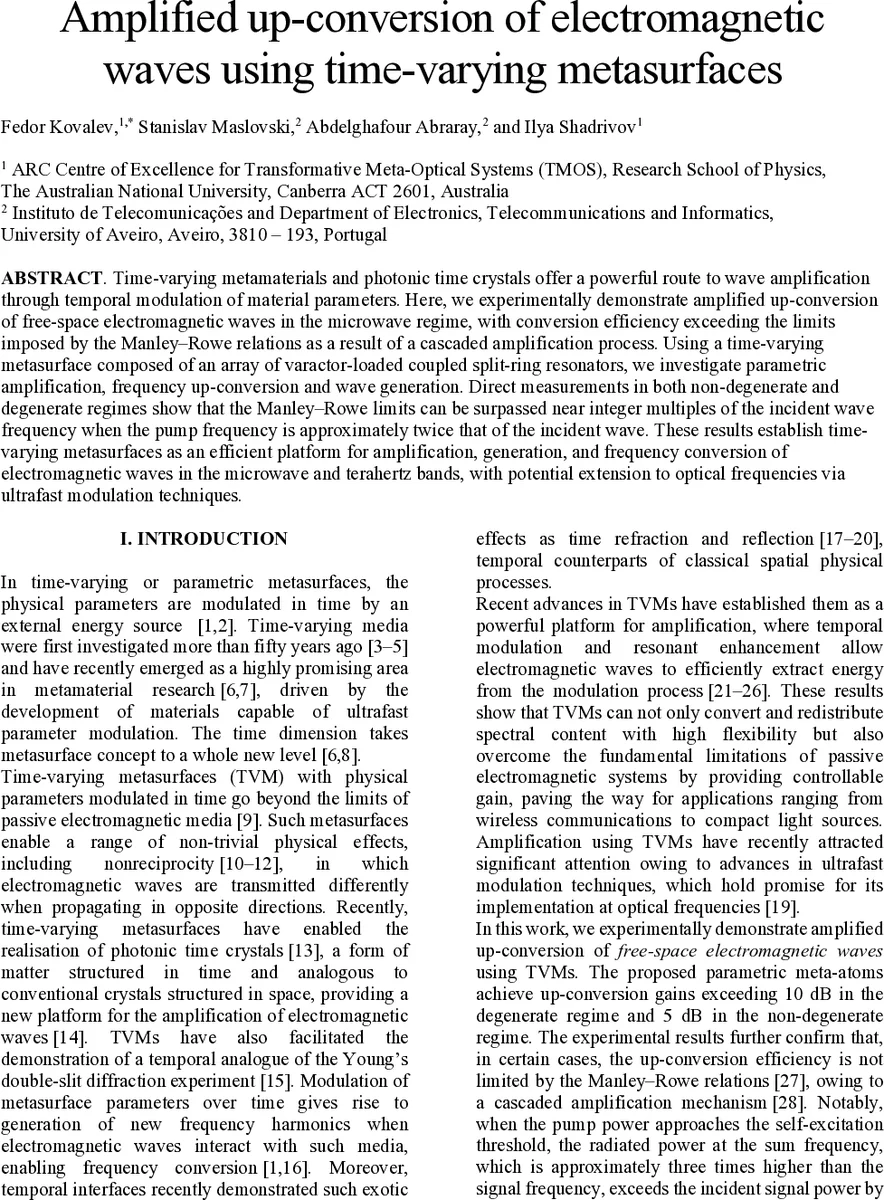

시간변조 메타표면을 이용한 전자기파 증폭 및 고주파 변환

초록

본 연구는 가변 커패시터가 삽입된 이중 스플릿링 공진기로 구성된 시간변조 메타표면을 이용해 마놀리‑로우 한계를 초과하는 전자기파 증폭과 주파수 업컨버전을 실증한다. 마이크로파 대역에서 비퇴화·퇴화 두 모드 모두에서 10 dB 이상, 최대 16 dB의 이득을 달성했으며, 펌프 전력이 임계값을 초과하면 자체 발진과 히스테리시스 현상이 나타난다.

상세 분석

이 논문은 시간변조 메타물질(time‑varying metasurfaces, TVM)이 제공하는 비선형 파라메트릭 상호작용을 활용해 전자기파를 증폭하고 주파수를 변환하는 새로운 플랫폼을 제시한다. 핵심 아이디어는 외부 전원으로 가변 전압을 인가해 varactor 다이오드의 정전용량을 고속으로 변조함으로써 메타원자(dual split‑ring resonator)의 공진 주파수를 시간적으로 스위핑하는 것이다. 펌프 주파수 ωₚ를 신호 주파수 ωₛ와 거의 2배(ωₚ≈2ωₛ)로 맞추면, 비퇴화(ωₛ+ωₚ)와 퇴화(2ωₛ) 합성주파수가 각각 ωₛ의 3배·5배에 해당하도록 설계할 수 있다.

전통적인 파라메트릭 증폭에서는 마놀리‑로우 관계 Pₛ·ωₛ = Pₚ·ωₚ = P_sum·ω_sum에 의해 변환 효율이 제한된다. 저자들은 메타표면 내에서 다중 공진 모드가 연속적으로 에너지를 전달하는 ‘계단식(cascaded) 증폭’ 메커니즘을 구현함으로써 이 제한을 우회한다. 구체적으로, 첫 번째 공진(ωₛ)에서 펌프와의 혼합으로 3ωₛ(=ω_sum₁) 신호가 생성되고, 이 신호가 다시 메타표면의 고차 공진(≈5ωₛ)과 상호작용해 추가 증폭이 일어나면서 전체 출력이 입력보다 크게 증가한다.

시뮬레이션(CST)에서는 두 개의 정전압 상태(U₀=0 V, 10 V)에서 반사 스펙트럼이 크게 이동함을 확인했으며, ω_sum₁≈3ωₛ, ω_sum₂≈5ωₛ 조건을 만족하도록 기하학적 파라미터를 최적화했다. 실험에서는 TEM 셀을 이용해 평면파를 가정하고, varactor‑로드된 메타원자를 4 V DC 바이어스와 30–37 dBm 펌프 전력으로 구동했다. 결과는 퇴화 모드에서 16 dB, 비퇴화 모드에서 5 dB 이상의 전력 이득을 보여준다. 특히 펌프 전력이 35.7 dBm에 도달하면 자체 발진이 시작되어 출력 전력이 급격히 상승하고, 펌프 전력을 감소시킬 때는 히스테리시스 루프가 형성돼 이전 상태를 유지한다. 이는 비선형 임계 현상과 에너지 저장·방출 메커니즘이 메타표면 내부에 존재함을 의미한다.

이러한 결과는 (1) 시간변조 메타표면이 전통적인 파라메트릭 증폭기보다 높은 이득을 제공할 수 있음, (2) 퇴화·비퇴화 두 경우 모두에서 주파수 변환 효율을 크게 향상시킬 수 있음, (3) 펌프 전력과 바이어스 전압을 정밀 제어함으로써 자체 발진과 히스테리시스를 이용한 스위칭·버퍼링 기능을 구현할 수 있음을 시사한다. 향후 초고속 광학 펌프(펨토초 레이저)와 고주파 varactor(또는 그래핀 기반)로 확장한다면 테라헤르츠·광대역까지 적용 가능한 새로운 전자기 파워 매니지먼트 기술이 될 전망이다.
