바륨 인다테 결함 열역학: 산소 덤벨 간극의 새로운 역할

초록

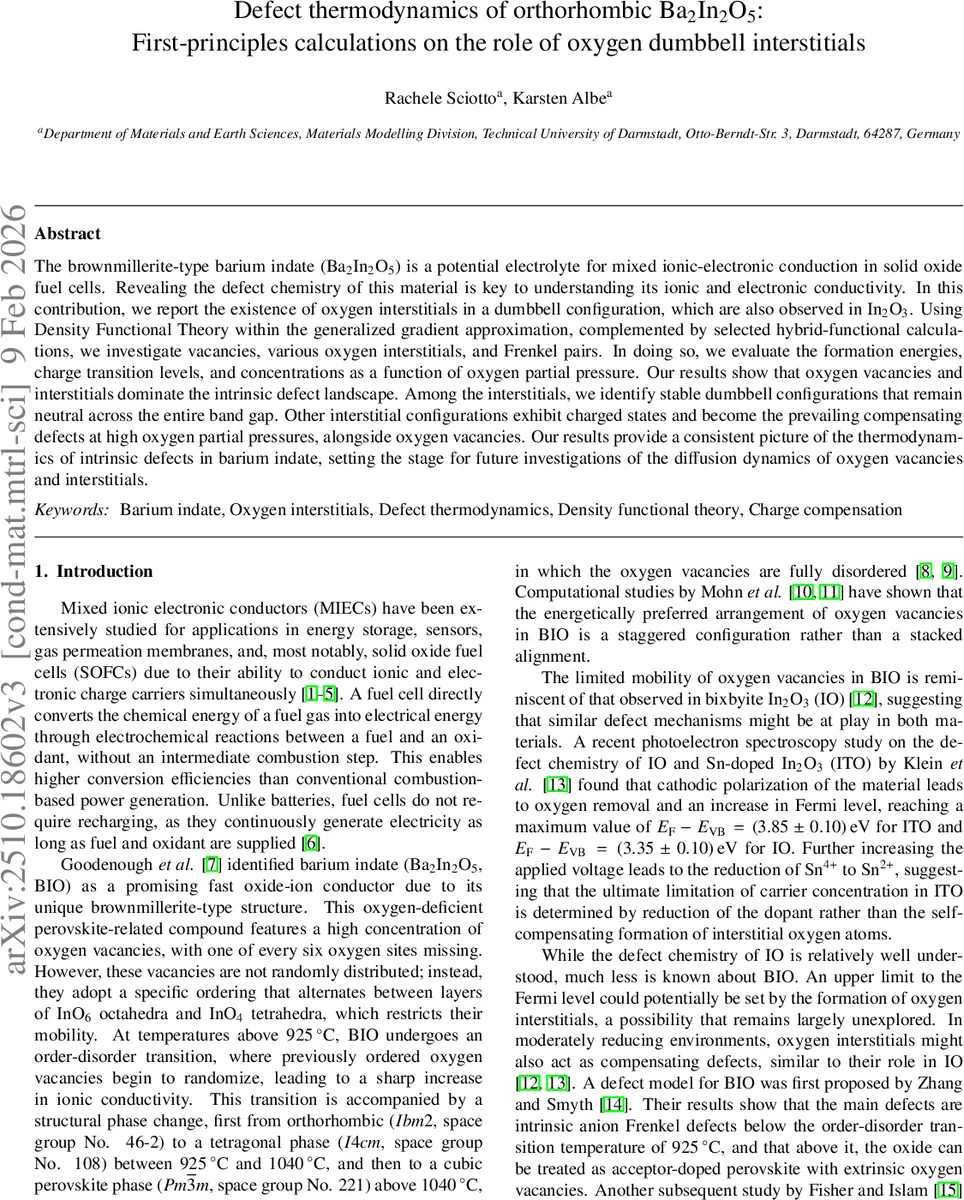

본 연구는 옥소보르노마이트 구조를 가진 Ba₂In₂O₅(바륨 인다테)의 내재 결함을 첫 원리 계산으로 조사한다. GGA‑PBE와 HSE06 하이브리드 함수로 산소 공핍(빈자리)과 산소 과잉(인터스티셜) 결함의 형성 에너지, 전하 전이 레벨, 농도를 산소 분압에 따라 평가하였다. 특히, In₂O₃에서 보고된 산소 덤벨(interstitial‑dumbbell) 형태가 Ba₂In₂O₅에서도 안정적으로 존재하며 전 밴드 전체에서 중성 상태를 유지함을 확인했다. 다른 인터스티셜은 전하를 띠어 고산소 분위기에서 빈자리와 함께 전하 보상 메커니즘을 주도한다. 결과는 Ba₂In₂O₅의 전자·이온 전도 특성을 이해하고 향후 확산 메커니즘 연구에 기반을 제공한다.

상세 분석

이 논문은 Ba₂In₂O₅의 결함 화학을 정량적으로 규명하기 위해 DFT 기반의 전산 실험을 체계적으로 수행하였다. 먼저, 36원자 기본 셀에 대해 HSE06 하이브리드 함수(35 % 혼합, 스크리닝 파라미터 0.2 Å⁻¹)를 적용해 정확한 전자 구조와 밴드갭(2.82 eV)을 확보하고, 이후 대규모 결함 계산은 GGA‑PBE로 수행하였다. PBE가 밴드갭을 과소평가하는 문제를 보정하기 위해, HSE06에서 얻은 VBM·CBM 이동값을 이용해 전하 상태별 에너지 보정을 적용하였다.

결함 형성 에너지 식(1)을 기반으로, 산소 화학 퍼텐셜 μ_O를 온도·분압에 따라 이상 기체 모델(식 12)로 변환하고, Ba·In·O 각각의 화학 퍼텐셜 제한을 단계별(점 A‑D, X)으로 정의하였다. 이는 Ba₂In₂O₅가 경쟁 상(예: BaO, In₂O₃ 등)과의 평형을 유지하면서 존재 가능한 영역을 4차원 화학 퍼텐셜 공간에 매핑한 것이다.

산소 공핍(V_O)과 산소 인터스티셜(O_i) 두 종류를 집중적으로 조사하였다. O_i 후보는 Voronoi 인터스티셜 생성기를 통해 11곳을 탐색했으며, 구조 최적화 결과 두 가지 주요 형태가 도출되었다. 첫 번째는 기존 연구에서 In₂O₃에 보고된 O–O 덤벨(dumbbell) 구조로, 두 산소 원자가 짧은 O–O 결합(≈1.5 Å)으로 결합해 중성 전하 상태를 유지한다. 이 형태는 전자 밴드 전체에서 전하 전이 레벨이 존재하지 않아, Fermi 레벨이 어느 위치에 있든지 전기적으로 비활성이다. 두 번째는 전통적인 옥시게네이트(O_i^O) 형태로, 주변 InO₆ 옥타헤드라와 결합해 O_i^2−, O_i^− 등 다양한 전하 상태를 가질 수 있다. 특히 고산소 분위기(p_O₂ > 10⁻³ atm)에서는 O_i^2−가 낮은 형성 에너지(≈1.2 eV)를 보여, 빈자리(V_O^2+)와 전하 보상 쌍을 형성한다.

Frenkel 쌍(V_O + O_i) 역시 계산했으며, 전체 형성 에너지는 개별 결함의 합보다 약 0.3 eV 낮아 결합 에너지(E_b ≈ ‑0.3 eV)를 나타냈다. 이는 결함 복합체가 열역학적으로 선호된다는 의미이며, 특히 온도 1000 K 이상에서 Frenkel 쌍 농도가 10¹⁸ cm⁻³ 수준까지 증가한다.

전하 중성 조건(식 7)을 자가 일관적으로 풀어, 주어진 온도·p_O₂에서 전자 화학 퍼텐셜 μ_e와 각 결함 농도를 동시에 결정하였다. 결과는 산소 빈자리와 O_i^2−가 저산소(p_O₂ < 10⁻⁶ atm)에서 주된 전하 제공자/수용자가 되며, 고산소에서는 O_i^2−와 O_i^0(덤벨) 형태가 공존한다는 점을 보여준다. 특히, 덤벨 형태는 전하 중성 유지에 기여해 전자 전도도를 억제하고, 이온 전도도만을 강화시키는 잠재적 역할을 시사한다.

마지막으로, 실험적 합성 조건(1573 K, p_O₂ = 0.21 atm)에서 μ_O = ‑1.85 eV를 적용한 경우, 계산된 결함 농도는 V_O^2+ ≈ 10¹⁷ cm⁻³, O_i^2− ≈ 10¹⁶ cm⁻³, O_i^0(덤벨) ≈ 10¹⁵ cm⁻³ 수준으로, 실제 SOFC 작동 온도와 비교했을 때 충분히 높은 이온 전도성을 기대할 수 있다.

이와 같이, 본 연구는 Ba₂In₂O₅의 결함 스펙트럼을 정량화하고, 특히 산소 덤벨 인터스티셜이 전하 중성 상태로 존재함을 최초로 제시함으로써, 향후 확산 메커니즘 및 도핑 설계에 중요한 이론적 기반을 제공한다.
