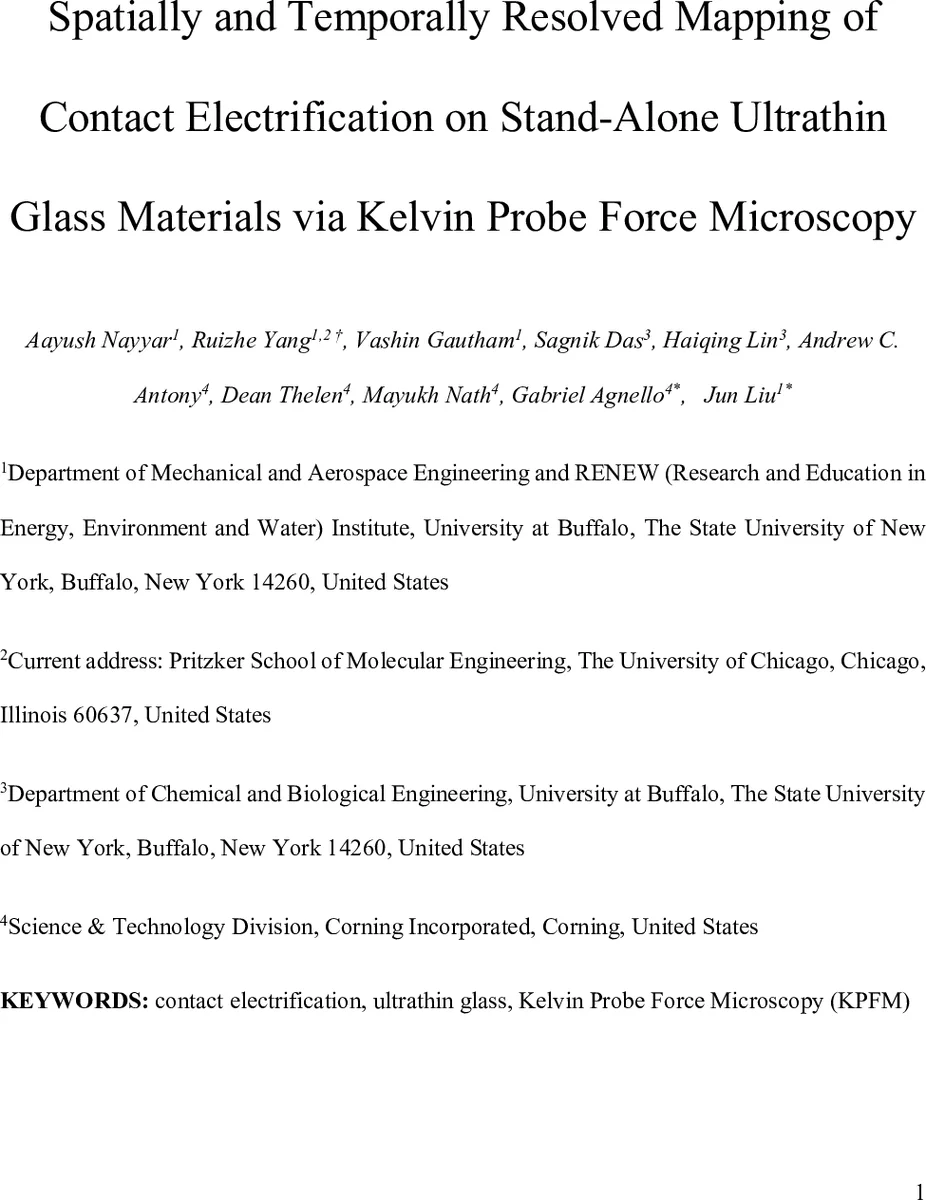

초박형 유리의 접촉 전기화 현상을 켈빈 탐침 전위 현미경으로 시각화

초록

본 연구는 30‑100 µm 두께의 초박형 유리에 대해 사이드밴드 모드 KPFM을 이용해 접촉 전기화(CE)로 발생한 표면 전하를 직접 시각화하고, 시간에 따른 전하 소멸 특성을 정량화하였다. 전하는 부피를 통한 방전 메커니즘을 보이며 약 41 분의 시간 상수를 갖고, 두께에 관계없이 약 130‑140 µC/m² 수준의 표면 전하밀도를 나타냈다.

상세 분석

이 논문은 기존에 얇은 산화막(수백 나노미터) 위에서만 수행되던 KPFM 기반 접촉 전기화 측정을, 두께가 수십 마이크로미터에 이르는 독립형 유리 시료에 적용한 최초 사례이다. 이를 위해 저자들은 먼저 유리 뒷면에 50 nm 금층을 증착해 전기적 접지 전극을 형성하고, 전극과 AFM 탐침 사이에 평행판 커패시터 구조를 만든다. 이는 두꺼운 절연체에서 발생하는 팁‑시료 정전용량 감소 문제를 완화하고, 측정 신호의 신뢰성을 확보한다.

표면 전하 유도는 n‑Si 기반 AFM 탐침을 50 nN의 접촉력으로 2 × 0.5 µm² 영역을 스캔함으로써 수행되며, 이후 4 × 1 µm² 영역을 사이드밴드 모드 KPFM으로 스캔해 접촉 전위 차이(ΔV_CPD)를 측정한다. 사이드밴드 KPFM은 전압을 가한 탐침 진동에 의해 발생하는 주파수 사이드밴드를 검출해 짧은 거리 전기력만을 반영하므로, 전통적인 AM‑KPFM에 비해 공간 해상도와 토폴로지 교차 간섭이 크게 감소한다.

실험은 초순수 N₂ 분위기(<0.1 ppm H₂O)에서 진행되어 수분에 의한 전하 소멸을 최소화하였다. 또한, 표면 처리(표준 세척 → KOH 에칭) 과정을 체계화해 표면 거칠기를 0.5 nm에서 0.3 nm로 낮추고, 접촉각을 32.5°에서 <5°로 감소시켜 표면 친수성을 크게 향상시켰다. 이러한 처리 후 ΔV_CPD는 0.98 V에서 2.65 V로 증가했으며, 이는 전하 트래핑 효율이 크게 개선된 결과이다.

시간 의존적 전하 소멸 실험에서는 30 µm 유리 시료에 대해 3회 연속 접촉 전기화 후 4시간 동안 10분 간격으로 KPFM을 측정하였다. 초기 ΔV_CPD는 4.47 V였으며, 240분 후 0.37 V로 감소하였다. 데이터는 지수 감쇠 모델 ΔV(t)=ΔV₀·exp(−t/τ)에 잘 맞으며, τ≈41 분이라는 긴 완화 상수를 나타낸다. 이는 전하가 표면을 따라 확산하는 것이 아니라, 유리 내부를 통한 용량성 방전(콘덴서와 유사) 메커니즘에 의해 소멸함을 시사한다.

두께 의존성 분석에서는 30 µm와 100 µm 시료 모두 ΔV_CPD 평균값이 1.39 V와 1.34 V로 거의 동일했으며, 자체 정전용량 모델을 적용해 표면 전하밀도 σ를 각각 136.26 ± 16.25 µC/m²와 131.44 ± 28.41 µC/m²로 추정하였다. 이는 두께가 증가해도 전하 트래핑 효율이 크게 변하지 않음을 의미한다.

추가 실험으로 AFM 탐침에 외부 DC 바이어스를 인가했을 때, 전하 생성량을 증강, 억제 또는 반전시킬 수 있음을 확인하였다. 이는 전하 이동 메커니즘을 전기적으로 제어할 수 있는 가능성을 보여준다.

전체적으로 본 연구는 (1) 초박형 유리의 CE 현상을 고해상도 KPFM으로 직접 관찰, (2) 부피 기반 방전 메커니즘과 긴 완화 시간 상수 규명, (3) 두께와 표면 처리에 따른 전하 밀도와 전위 차이의 정량적 모델링, (4) 탐침 바이어스를 통한 전하 제어 가능성 제시라는 네 가지 주요 공헌을 제공한다. 이러한 결과는 플렉서블 디스플레이, 터치스크린, 에너지 수집 장치 등에서 유리 기반 부품의 전기적 안정성을 설계하고, 전하 축적에 따른 결함을 예방하는 데 실질적인 가이드라인을 제공한다.
