라니오제네이트 La3Ni2O7의 스핀밀도파동에서 비등방성 전자 상관성

초록

라니오제네이트 La₃Ni₂O₇는 150 K 부근에서 스핀밀도파동(SDW) 전이가 일어나며, 편광 선택적 전자 라만 스펙트럼을 통해 B₁g와 B₂g 대칭에서 각각 37–40 meV와 23 meV의 SDW 갭이 관측되었다. 이는 Brillouin 구역의 X/Y 점에서 강한 결합, 대각선 방향에서는 약한 결합을 의미하며, 전자 상관성이 비등방적으로 작용함을 보여준다. 이러한 결과는 압력 하 고온 초전도성의 미세 메커니즘을 이해하는 데 중요한 단서를 제공한다.

상세 분석

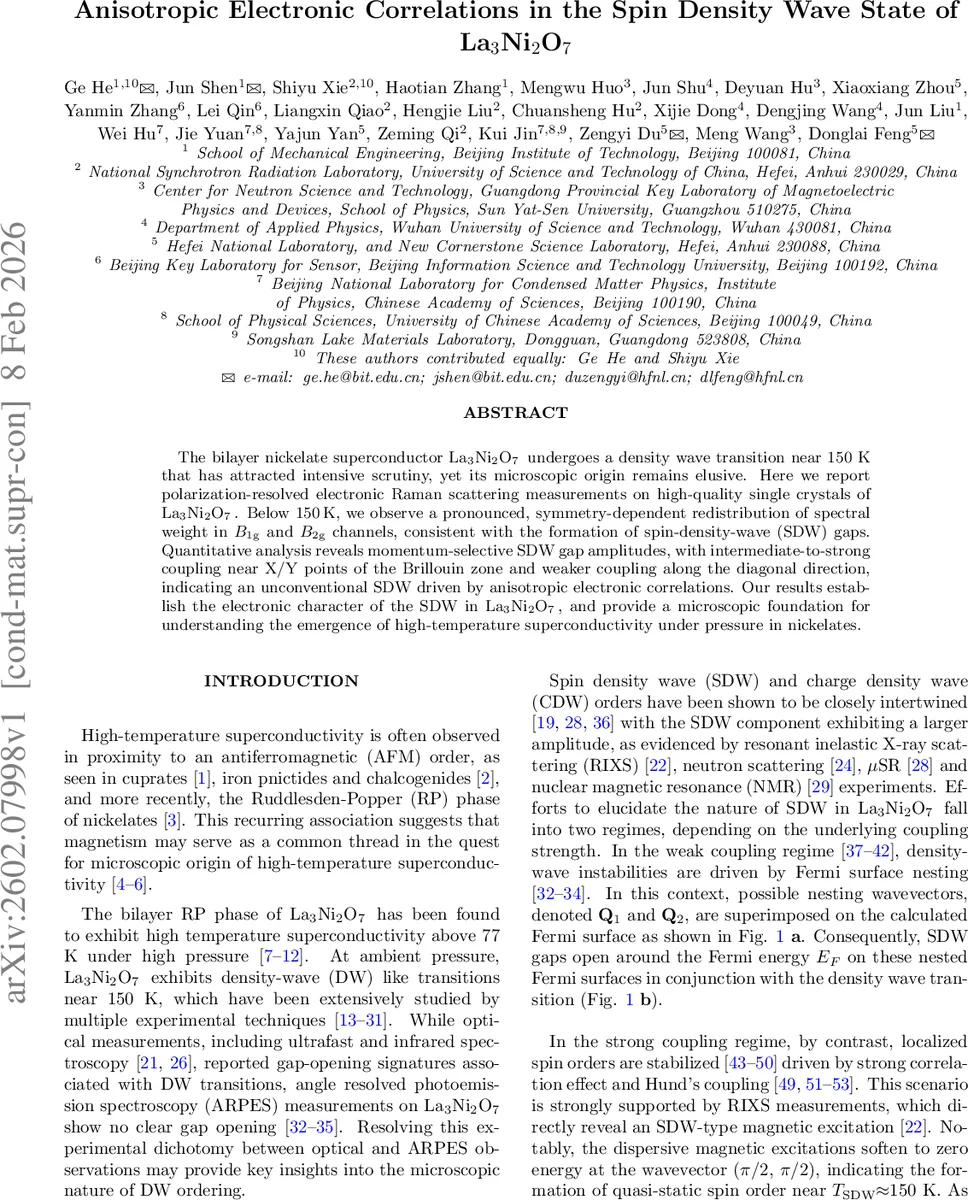

본 연구는 고품질 단결정 La₃Ni₂O₇에 대한 편광‑해상 전자 라만 산란 측정을 수행하여, 150 K 이하에서 스핀밀도파동(SDW) 전이와 연관된 전자 구조 변화를 직접 탐지하였다. 라만 선택 규칙에 따라 A₁g, B₁g, B₂g 세 개의 대칭 채널을 분리했으며, B₁g는 Brillouin 구역의 X/Y 점(π,0 및 0,π)에, B₂g는 대각선 방향(π/2,π/2) 근처 전자 상태를 주로 탐색한다는 점이 핵심이다.

온도 50 K에서 B₁g 채널은 대칭적인 피크를 보이며, 피크 위치는 600–720 cm⁻¹(≈37–40 meV) 사이에 있다. 이는 전형적인 2Δ 특이성을 나타내는 강한 결합 SDW 갭으로 해석된다. 반면 B₂g 채널은 비대칭적인 피크와 고에너지 측면의 긴 꼬리를 보이며, 갭 크기는 약 23 meV(≈185 cm⁻¹)로 상대적으로 약한 결합을 시사한다. 두 채널 모두 온도 상승에 따라 스펙트럼 무게가 급격히 감소하고, 150 K 근처에서 전이 온도가 명확히 드러난다.

정량적 분석에서는 메모리 함수 모델을 배경 스캐터링으로 사용하고, B₁g는 Lorentzian 형태, B₂g는 Tsuneto‑Maki(TM) 함수를 적용해 피팅하였다. TM 함수는 2Δ 초과 영역에서 전자-홀 쌍의 연속적인 흡수를 설명하며, SDW 갭의 존재를 정량화한다. 피팅 결과는 실험 데이터와 매우 일치하며, B₁g에서 2Δ/k_BT_SDW≈5.5–5.9, B₂g에서 ≈3.4라는 비율을 도출한다. 이는 전통적인 약한 결합(2Δ/k_BT≈3.5)과 강한 결합(≫4) 사이의 중간‑강한 결합 양상을 나타낸다.

또한, 전체 전자 라만 스펙트럼의 적분 가중치는 B₁g와 B₂g 모두에서 온도에 따라 ‘꼬리’ 형태를 보이며, 전이 온도에서 급격한 변화를 나타낸다. 특히 순수 SDW 기여만을 적분했을 때 B₁g는 온도 상승에 따라 무게가 먼저 증가했다가 감소하는 비대칭적인 행동을 보이며, B₂g는 전이 직후 급격히 감소한다. 이는 X/Y 점에서의 전자-스핀 상호작용이 대각선 방향보다 더 강하고, 비등방적인 전자 상관성이 SDW 형성에 결정적 역할을 함을 뒷받침한다.

이러한 라만 결과는 기존 광학 전도도와 초고속 펌프‑프로브 실험에서 보고된 갭 크기와 일관성을 보이며, ARPES에서 관측되지 않았던 ‘숨은’ 전자 갭을 라만이 민감하게 포착했음을 의미한다. 따라서 라만 분광법은 q≈0 전자-홀 흥분을 선택적으로 조사함으로써, 비등방적인 SDW 메커니즘을 밝히는 강력한 도구임을 입증한다.

결론적으로, La₃Ni₂O₇의 SDW 전이는 전자 상관성의 비등방성에 의해 주도되며, X/Y 점에서 강한 결합, 대각선에서는 약한 결합이 공존한다. 이러한 비등방성은 고압 하에서 나타나는 77 K 이상의 고온 초전도성의 전구체 상태로, 스핀 플럭투에이션과 전자 상관성 사이의 복합적인 상호작용이 초전도성 매개체로 전이될 가능성을 시사한다.
