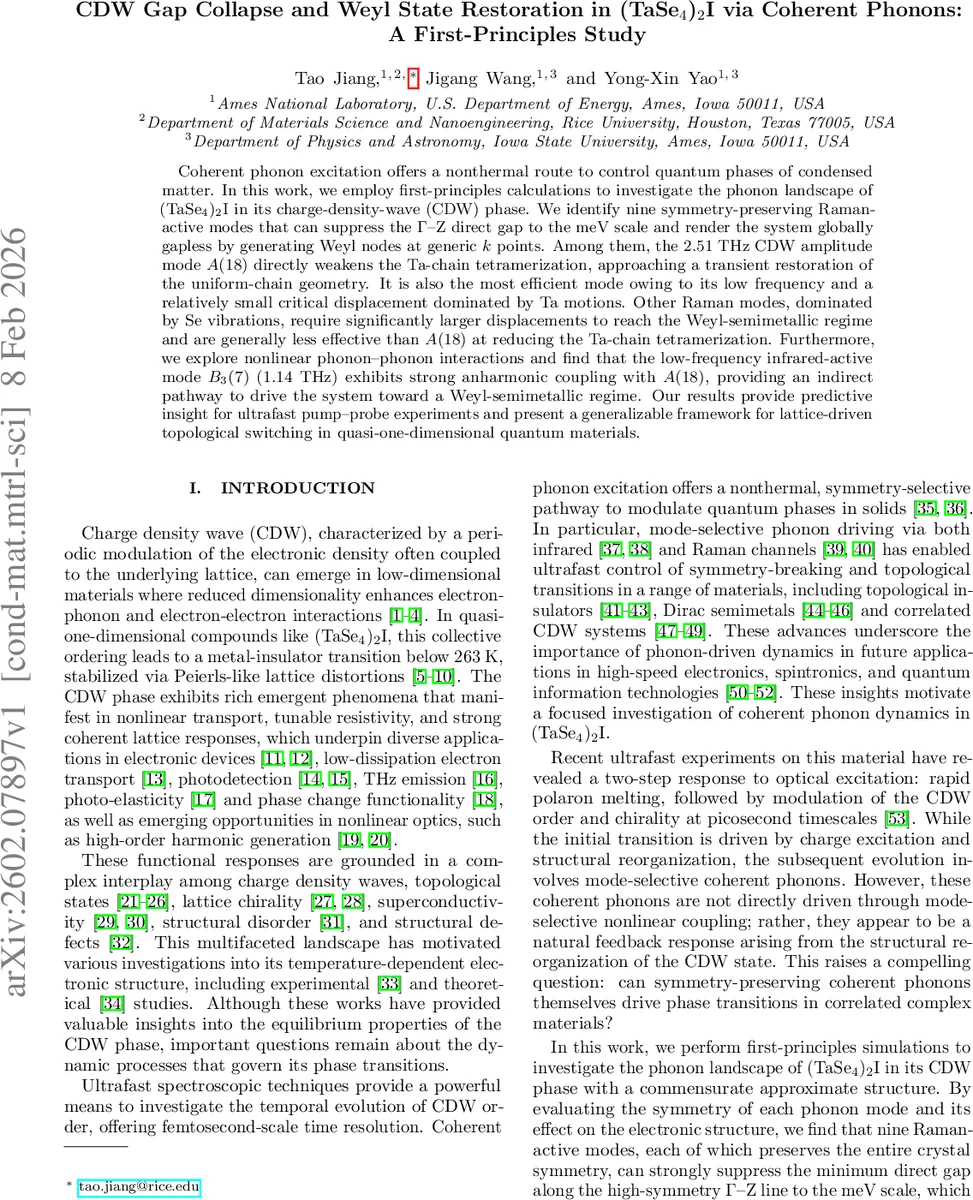

코히런트 포논으로 CDW 갭 붕괴와 Weyl 상태 회복: (TaSe₄)₂I의 첫 원리 연구

초록

본 연구는 (TaSe₄)₂I의 전하밀도파(CDW) 상태에서 라만 활성 9개의 대칭 보존 포논 모드를 첫 원리 계산으로 조사한다. 2.51 THz CDW 진폭 모드 A(18)은 Ta 사슬의 사중화(tetramerization)를 약화시켜 Γ–Z 직접 갭을 meV 수준까지 축소하고, 전역적으로 Weyl 노드를 생성한다. 다른 Se‑주도 라만 모드들은 더 큰 변위가 필요하지만 역시 Weyl 반금속 상태를 유도한다. 또한 저주파 적외선 활성 B₃(7) 모드와의 강한 비조화 결합을 확인해 간접적인 위상 전이 경로를 제시한다.

상세 분석

이 논문은 (TaSe₄)₂I의 CDW 상을 비정상적인 1차원 체인 구조와 연계된 전자‑격자 상호작용의 전형적인 사례로 삼아, 포논을 통한 비열적 위상 제어 메커니즘을 탐구한다. 계산은 PBE 교환‑상관 함수와 PAW 포텐셜을 이용한 DFT 기반이며, 스핀‑오빗 결합을 포함해 전자 구조를 정확히 재현한다. CDW 상은 실험적 비정질 구조를 근사한 orthorhombic F222 셀(44 원자)로 모델링했으며, PHONOPY를 이용해 Γ‑점 포논을 유한 변위 방식으로 얻었다. 66개의 zone‑center 포논 중 A 대칭(라만 전용) 모드 14개가 존재하고, 그 중 9개가 전자 밴드 갭을 크게 억제한다는 것이 핵심 결과다. 특히 2.51 THz 진폭 모드 A(18)은 Ta 원자 진동이 주축이며, 정상 좌표 Q가 약 2.5 Å√amu에 이를 때 Γ–Z 직접 갭이 0.32 eV에서 3 meV 수준으로 급격히 감소한다. 이 과정에서 Ta‑Ta 사슬의 장·단 거리 차이가 거의 사라져, CDW에 의해 유도된 사중화가 일시적으로 해제된다. 전자 구조 분석은 Γ–Z 라인 외에도 전역적인 Brillouin zone 탐색을 수행해, 일반 k‑점에서 24쌍의 Weyl 노드가 형성됨을 확인한다. 이는 기존 CDW‑유도 밴드 인버전이 아닌, 격자 변형에 의해 대칭은 유지하면서 토폴로지적 전이가 일어나는 드문 경우다.

다른 라만 모드들은 주로 Se 원자 진동을 포함하고, 동일한 갭 억제 효과를 보이지만, 임계 변위 Qc가 4 ~ 7 Å√amu로 크게 요구된다. 이는 Ta 원자 움직임에 비해 Se 진동이 전자‑격자 결합에 미치는 기여가 약함을 의미한다. 흥미롭게도 저주파 적외선 활성 B₃(7) 모드(1.14 THz)는 A(18)과 강한 3‑phonon 비조화 상수를 갖으며, 펌프‑프라브 실험에서 A(18)를 직접 구동하기 어려운 경우에도 B₃(7)의 강제 진동을 통해 A(18) 진폭을 간접적으로 유도할 수 있음을 시사한다.

이러한 결과는 (i) 라만 활성 저주파 진폭 모드가 CDW‑갭을 비열적으로 제어할 수 있는 가장 효율적인 “스위치”임을, (ii) Weyl 노드가 일반 k‑점에 나타나 전역적인 반금속 상태를 만든다는 점을, (iii) 비조화 포논‑포논 커플링을 활용한 다중‑모드 제어 전략이 가능함을 보여준다. 실험적으로는 초단파 펌프‑프라브에서 2.5 THz 진동을 선택적으로 강하게 드라이브하거나, THz 광원을 이용해 B₃(7) 모드를 직접 자극함으로써 위상 전이를 촉진할 수 있다. 또한, 이 연구는 quasi‑1D 체인 물질에서 격자 변형을 통한 토폴로지 전이 메커니즘을 일반화하는 템플릿을 제공한다는 점에서 이론·실험 공동 연구에 큰 파급 효과를 기대한다.
