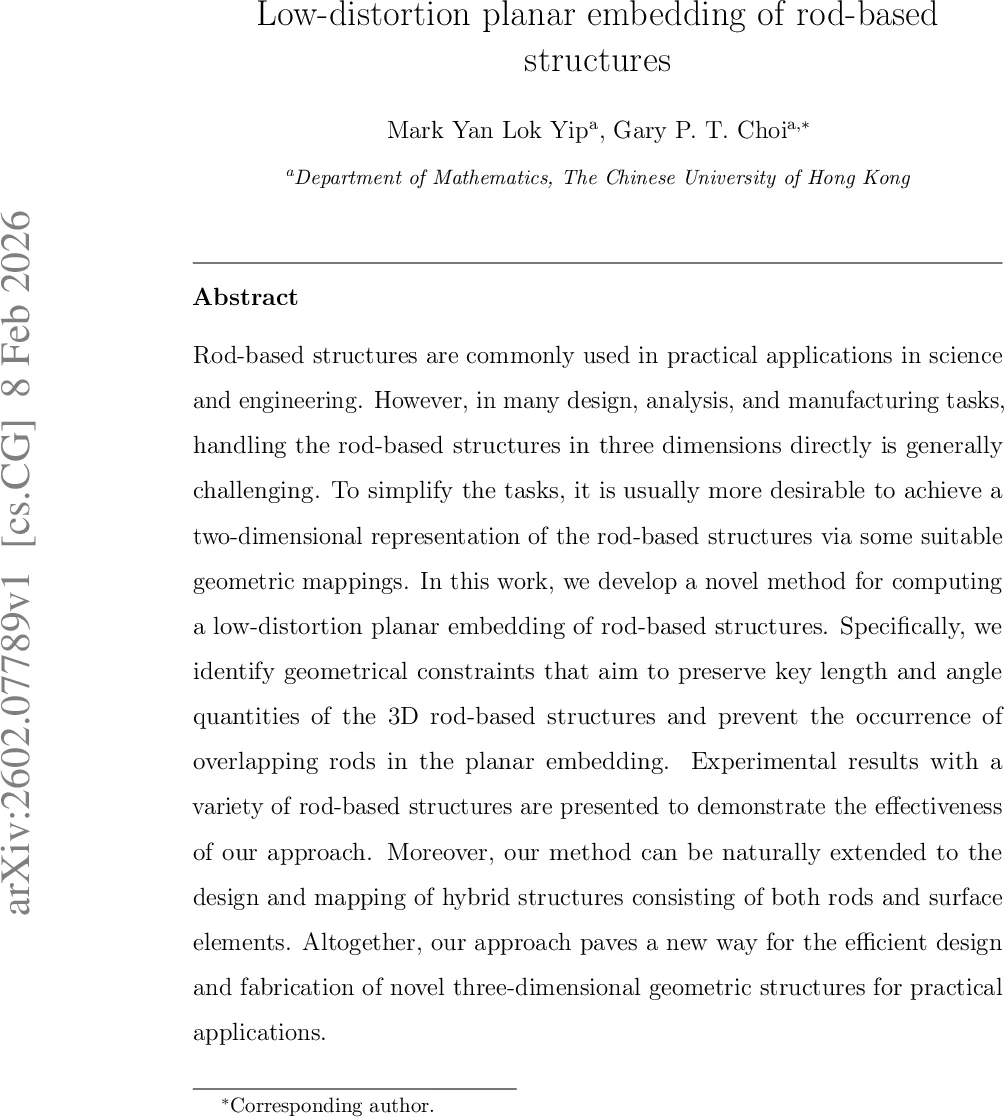

저왜곡 평면 임베딩을 통한 막대 구조 설계

초록

본 논문은 3차원 막대 기반 구조를 평면에 저왜곡으로 임베딩하는 새로운 알고리즘을 제시한다. 길이와 각도 보존, 겹침 방지라는 세 가지 기하학적 제약을 수식화하고, 초기 튜트 임베딩을 기반으로 비선형 최적화를 수행한다. 실험을 통해 다양한 구조에 적용 가능함을 확인했으며, 표면 요소와 결합한 하이브리드 구조에도 확장 가능함을 보였다.

상세 분석

이 연구는 막대 기반 구조를 2차원 평면에 매핑하면서 원본 3D 형태의 핵심 기하학적 특성을 최대한 유지하는 방법을 체계적으로 설계하였다. 먼저 그래프 라플라시안 기반의 튜트 임베딩을 이용해 초기 평면 배치를 생성한다. 이는 고차원 구조를 2D 좌표계에 투사하는 가장 기본적인 단계이며, 이후 최적화 과정에서 보다 정밀한 제약을 적용한다.
세 가지 주요 제약은 (i) 길이 보존, (ii) 각도 보존, (iii) 겹침 방지이다. 길이 보존은 각 막대의 실제 3D 길이와 평면 상의 길이 비율을 1로 맞추는 식 EL(ei)=Li/li−1=0을 도입하고, 그에 대한 그래디언트를 명시적으로 유도함으로써 효율적인 수치 해석이 가능하도록 했다. 각도 보존은 조인트에서 형성되는 각을 코사인 형태로 표현해 EA(j)=cos θ2D−cos θ3D=0이라는 제약식으로 정형화하였다. 여기서는 각도에 관여하는 세 정점의 좌표 미분을 상세히 전개하여, 각 제약의 비제로 성분이 정확히 여섯 개임을 증명한다.
가장 독창적인 부분은 겹침 방지 제약이다. 모든 막대 쌍에 대해 직접 충돌 검사를 수행하면 조합 폭발이 일어나지만, 저자는 초기 임베딩의 경계 정점 집합을 기반으로 삼각분할을 만든 뒤, 전체 삼각형 면적 합과 경계 다각형 면적이 일치하도록 하는 EO=∑Area(Ti)−Area(B)=0 이라는 전역 제약을 도입한다. 정리 1을 통해 이 조건이 만족될 경우 겹침이 없음을 증명했으며, 실제 구현에서는 삼각형 면적의 미분을 통해 그래디언트를 계산한다. 다만 이 제약이 과도하게 강제될 수 있음을 인지하고, 후속 절차에서 교대 최소화(Alternating Minimization) 기법을 적용해 완화한다.
알고리즘 전체는 초기 임베딩 → 제약식 정의 → 비선형 최적화(예: L-BFGS) → 겹침 검증 및 교정 순으로 진행된다. 실험에서는 다양한 복합 곡선, 격자, 그리고 하이브리드 구조(막대+표면) 등에 적용해 평균 길이 오차와 각도 오차가 5% 이하로 유지되는 것을 확인하였다. 또한 2D→3D 변형 과정을 시뮬레이션해, 평면 설계가 실제 3D 프린팅이나 조립 단계에서 큰 변형 없이 재현될 수 있음을 보여준다.
한계점으로는 경계 면적 일치 제약이 복잡한 비볼록 형태에서 과도하게 제한될 수 있다는 점과, 삼각분할에 의존하는 방식이 매우 얇은 막대나 고밀도 연결망에서는 수치적 불안정성을 초래할 가능성이 있다. 향후 연구에서는 지역적 겹침 방지 제약을 도입하거나, 물리 기반 시뮬레이션과 결합해 실시간 설계 피드백을 제공하는 방향을 제시한다.
