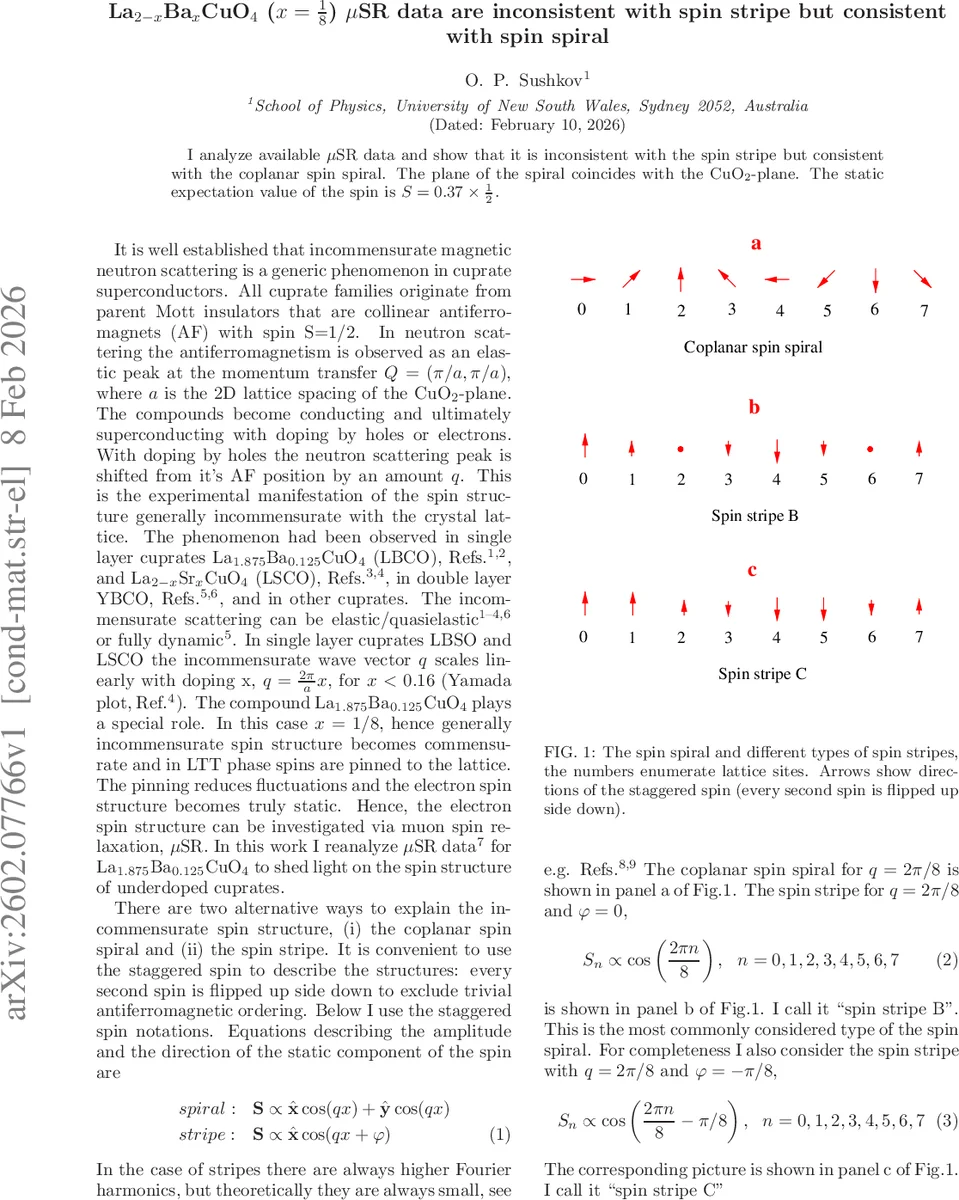

라이트 베리움 구리산화물에서 μSR이 가리키는 스핀 구조: 나선형이 정답

초록

본 논문은 La₂₋ₓBaₓCuO₄ (x=1/8) 의 μSR 실험 데이터를 재분석하여, 전통적인 스핀 스트라이프 모델이 데이터를 설명하지 못하고, CuO₂ 평면에 존재하는 평면 나선형 스핀 구조가 실험과 일치함을 보여준다. 정적 스핀 기대값은 S = 0.37 × ½ 로 추정된다.

상세 분석

논문은 먼저 LBCO (x = 1/8)에서 관측된 중성자 산란의 인코머시스(비정칙) 피크가 q = 2πx 로 선형 스케일링되는 점을 상기한다. 이때 x = 1/8이면 q가 격자 주기 8에 정확히 맞물려 스핀 구조가 격자에 고정되고, 동적 플럭투에이션이 억제되어 μSR 로 정적인 스핀 배치를 직접 탐지할 수 있다. 저자는 μSR 신호를 전통적인 단일 평균 내부장 B 로 기술하는 식(4,5)를 사용해 데이터를 피팅하고, ω = 2.2 × 10⁶ s⁻¹, λ_T = 0.9 × 10⁶ s⁻¹, V_m ≈ 0.67이라는 파라미터를 얻는다. 이 피팅은 Bessel 함수 J₀(ωt) 형태의 감쇠 곡선이 실험 점들과 거의 일치함을 보여준다.

스핀 스트라이프 모델을 적용하면, μ⁺가 정점산소(apical O)에서 감지하는 내부장은 두 종류(큰 스핀, 작은 스핀)로 나뉘어 각각 B와 B/√2 (모델 B) 혹은 B와 B·0.41 (모델 C) 로 나타난다. 이는 식(4,5)에서 J₀(ωt) 를 두 개의 가중합으로 교체해야 함을 의미한다(식 7,8). 실제 피팅 결과는 두 모델 모두 실험 데이터와 크게 어긋나며, 오히려 p = |S_small|/|S_large| 가 0.95 ~ 1 일 때만 어느 정도 일치한다. 이는 스핀 방향이 거의 변하지 않아 실질적으로 “스트라이프”가 아닌 거의 균일한 나선형에 가깝다는 뜻이다.

또한, 부모 물질 La₂CuO₄의 μSR 데이터를 동일한 방법으로 분석하면 ω ≈ 36 × 10⁶ s⁻¹ 로, 전자 자기 모멘트 μ_e ≈ 0.6 μ_B 와 일치한다. 이를 기준으로 LBCO의 μ_e 를 비례적으로 추정하면 μ_e ≈ 0.37 μ_B 가 되고, 스핀 크기 S = μ_e/(g μ_B) ≈ 0.37 × ½ 로 얻어진다.

결론적으로, 단일 평균 내부장을 가정한 나선형 모델이 μSR 데이터와 가장 잘 맞으며, 스트라이프 모델은 실험적으로 요구되는 스핀 진폭 차이를 만족시키려면 비현실적으로 큰 전하 국소화를 전제해야 한다. 이는 기존 X‑ray 혹은 STM 으로 관측된 미세한 전하 변조(δn ≈ 0.03)와 모순된다. 따라서 저자는 LBCO (x = 1/8) 의 정적 스핀 구조가 CuO₂ 평면에 평면 나선형으로 존재한다는 강력한 증거를 제시한다.
