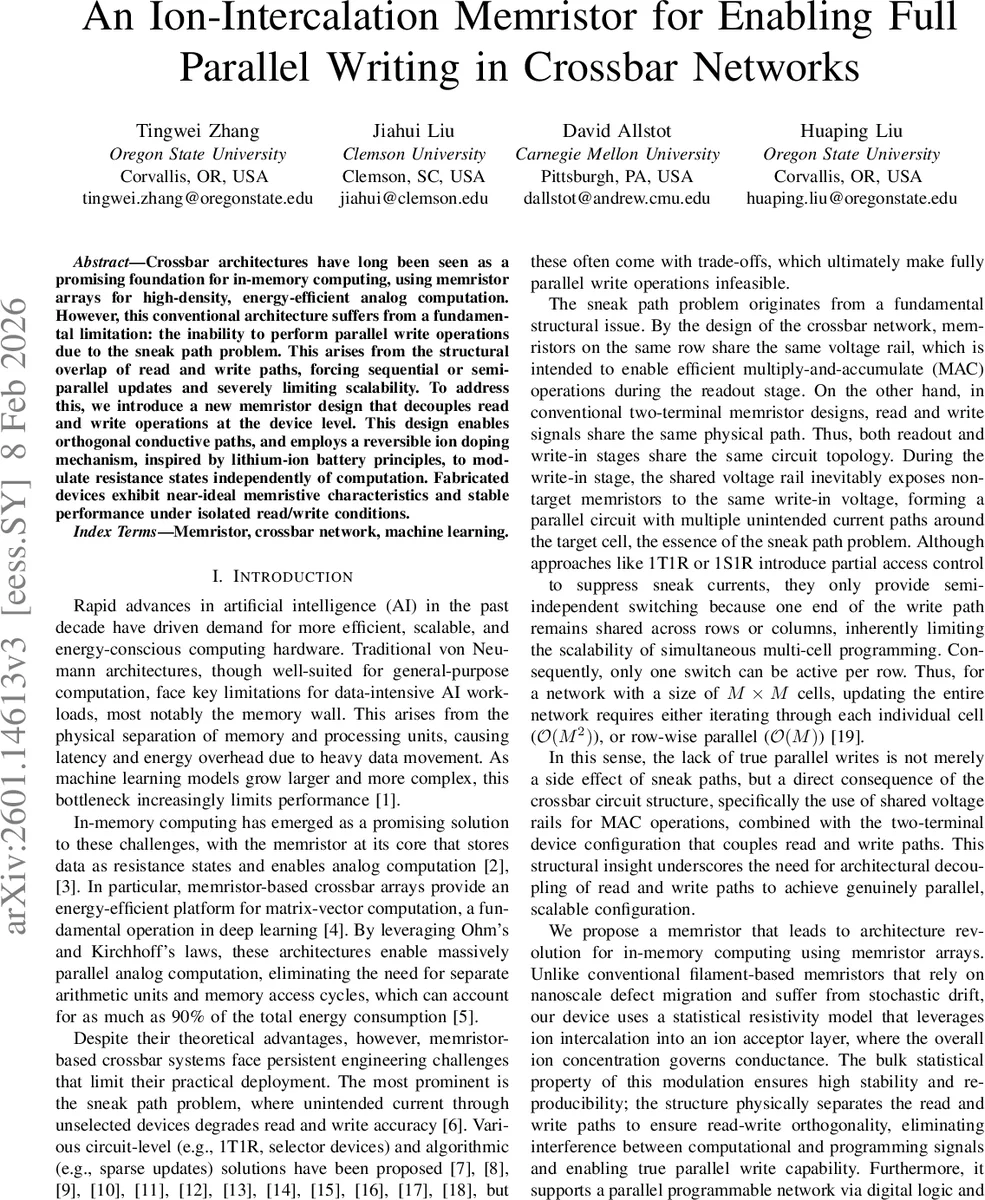

이온 삽입형 멤리스터로 구현하는 완전 병렬 쓰기 교차배열

초록

본 논문은 읽기와 쓰기 경로를 물리적으로 분리한 4단자 이온 인터칼레이션 멤리스터를 제안한다. 이 설계는 전통적인 2단자 구조에서 발생하는 스니크 패스 문제를 근본적으로 해소하고, 전체 교차배열에서 O(1) 시간 복잡도로 동시에 모든 셀을 프로그래밍할 수 있게 한다. 실험 결과는 연속적인 저항 조정, 높은 반복성, 그리고 읽기·쓰기 간의 간섭이 없음을 보여준다.

상세 분석

이 논문은 메모리와 연산이 분리된 전통적인 von‑Neumann 구조의 한계를 극복하기 위해, 메모리‑컴퓨팅 핵심 소자인 멤리스터의 구조적 재설계를 시도한다. 기존 교차배열은 동일한 전압 레일을 공유함으로써 읽기와 쓰기 신호가 같은 물리적 경로를 통과하게 되고, 이로 인해 비선택 셀에 전류가 흐르는 스니크 패스가 발생한다. 스니크 패스를 억제하기 위한 1T1R, 1S1R 등 접근 제어 소자는 셀당 하나의 스위치만을 활성화할 수 있어 실제로는 행 단위 병렬( O(M) ) 정도밖에 달성하지 못한다.

제안된 이온 인터칼레이션 멤리스터는 네 개의 전극을 이용해 읽기 전극(전통적인 교차배열의 워드라인·비트라인)과 쓰기 전극(별도 프로그래밍 루프)을 완전히 orthogonal하게 배치한다. 쓰기 전극에 전압을 인가하면 리튬 이온이 전해질을 통해 이온 수용층으로 이동하고, 이 층의 전자 이동도(µ_e)가 증가하면서 저항이 감소한다. 반대로 전압 polarity를 바꾸면 이온이 탈출해 저항이 회복된다. 이 과정은 고전적인 필라멘트 기반 멤리스터에서 관찰되는 확률적 결함 이동과 달리, 이온 농도라는 매크로 물리량에 의해 연속적이고 결정론적으로 제어된다.

수식 전개를 통해 저항 R(t) ∝ 1/q(t) (q는 삽입된 전하량)임을 보였으며, 이는 Chua의 멤리스터 정의 ϕ(q) = K·ln q 로부터 M(q)=dϕ/dq=K/q 형태의 멤리스터 특성을 만족한다. 즉, 전하량이 증가할수록 멤리스턴스는 감소하고, 그 변화율은 시간에 따라 점점 완만해져 프로그래밍 안정성이 향상된다. 이러한 연속적인 아날로그 조정 능력은 고정밀 가중치 저장이 요구되는 뉴럴 네트워크 가속기에 특히 유리하다.

아키텍처 차원에서 각 셀은 독립적인 프로그래밍 루프(CL±)를 갖으며, 읽기 시에는 이 루프를 부동 상태로 두어 전류가 흐르지 않게 한다. 따라서 전체 배열에서 모든 셀을 동시에 쓰기 신호만으로 프로그래밍할 수 있어, 이론적인 쓰기 시간 복잡도가 O(1)로 감소한다. 실험적으로는 4단자 구조를 200 nm 이하 두께의 폴리머 전해질과 리튬 이온 수용층으로 구현했으며, I‑V 특성은 거의 이상적인 선형성을 보이고, 10⁴ 사이클 이상의 반복에서도 저항 변동이 <2 % 수준으로 유지되었다.

이 설계는 기존 접근 제어 소자와 달리 추가적인 트랜지스터·다이오드 면적을 차지하지 않으므로, 셀 밀도를 크게 높일 수 있다. 또한, 쓰기 전압과 시간 프로파일을 정밀 제어함으로써 멀티‑레벨 메모리(>8 bit) 구현도 가능하다. 다만, 이온 이동 속도(µ)와 전해질의 전도성에 따라 쓰기 속도가 제한될 수 있으며, 고온·고전압 환경에서의 전해질 분해 문제는 추가적인 패키징 및 소재 최적화가 필요하다.

요약하면, 이 논문은 물리적 경로 분리를 통한 스니크 패스 근본 해소와, 이온 인터칼레이션 기반 연속 저항 조정이라는 두 축을 동시에 달성함으로써, 차세대 인‑메모리 컴퓨팅에 적합한 고밀도·고성능·고신뢰성 멤리스터 아키텍처를 제시한다.
