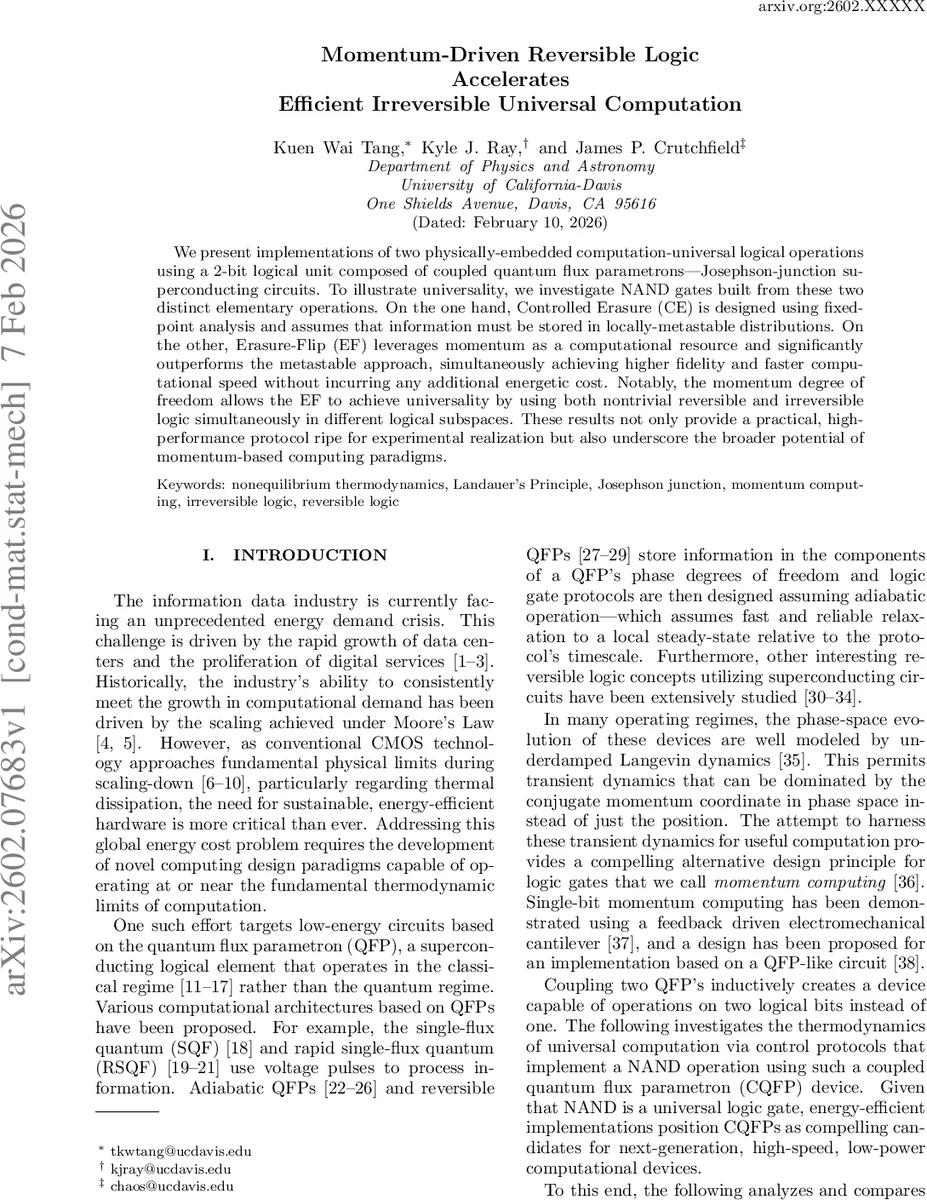

모멘텀 기반 가역 논리로 구현하는 고성능 NAND 연산

초록

**
본 논문은 두 개의 양자 플럭스 파라메트론을 결합한 2‑비트 논리 유닛(CQFP)을 이용해 보편적인 논리 연산을 구현한다. 기존의 위치 기반 ‘Controlled Erasure(CE)’ 방식과, 동적 모멘텀을 활용한 ‘Erasure‑Flip(EF)’ 방식을 비교·시뮬레이션한 결과, EF가 동일한 에너지 비용에서 더 높은 속도와 정확도를 제공함을 보였다. 특히 EF는 가역·비가역 논리를 서로 다른 서브스페이스에서 동시에 사용함으로써 부분 NAND 구현을 가능하게 한다.

**

상세 분석

**
이 연구는 초전도 조셉슨 접합 회로인 양자 플럭스 파라메트론(QFP)을 두 개 결합해 만든 CQFP를 물리적으로 구현 가능한 보편 논리 소자로 제시한다. 회로는 각 QFP가 dc‑SQUID 형태로 구성되고, 상호 인덕턴스 M₁₂를 통해 결합된다. 시스템의 상태는 4차원 위상공간(ϕ₁,ϕ₂,ϕ₁^{dc},ϕ₂^{dc})에 의해 기술되며, 저감쇠 Langevin 방정식으로 동역학을 모델링한다. 외부 플럭스(φ_i, φ_i^{dc})와 결합 강도(m₁₂)를 조절함으로써 잠재 에너지 지형을 실시간으로 변형시킬 수 있다.

잠재 에너지 U′=U₁+U₂+U₁₂는 각각의 QFP와 상호작용 항으로 구성되며, φ_i^{dc}≈φ_i^{dc,ext} 가정 하에 2차원(ϕ₁,ϕ₂) 지형으로 축소된다. 초기에는 네 개의 대칭적인 웰(00,01,10,11)이 존재하고, 각 웰은 k_BT보다 높은 장벽으로 메타스테이블 상태를 형성한다. 논리 입력은 입자 집단이 어느 웰에 위치하느냐로 정의된다.

CE 프로토콜은 위치 기반 제어에 의존한다. 외부 파라미터를 순차적으로 변조해 00과 10 웰을 하나의 00 웰로 합치는 ‘조건부 소거’를 수행한다. 이 과정에서 01·11 웰은 높은 장벽(≈50 k_BT)으로 보호되어 거의 탈출하지 않는다. 시뮬레이션 결과, CE는 작업량이 10⁻¹–10⁻² k_BT 수준으로 Landauer 한계(≈0.347 k_BT)보다 1~2 오더 높으며, 전이 시간이 수십 ns에 달한다.

반면 EF는 모멘텀 자유도를 활용한다. 프로토콜 초기에 잠재 지형을 급격히 변형해 두 웰 사이에 낮은 장벽을 형성하고, 입자들이 관성에 의해 빠르게 이동하도록 만든다. 이때 에너지 장벽은 일시적으로 감소하지만, 전체 작업량은 CE와 동일하거나 약간 낮다. 입자들은 ‘플립’ 동작을 통해 11→01, 00·01·10→10·11 등 부분 NAND 매핑을 수행한다. 결과적으로 EF는 전이 시간(≈5 ns)과 오류율(10⁻⁴ 수준)에서 CE보다 현저히 우수하다.

핵심 통찰은 모멘텀을 이용하면 ‘에너지 장벽을 일시적으로 낮추어 관성을 확보’함으로써, 열 잡음에 강한 메타스테이블 상태를 유지하면서도 빠른 전이를 구현할 수 있다는 점이다. 또한 EF는 가역적인 서브스페이스(모멘텀 보존)와 비가역적인 서브스페이스(위치 소거)를 동시에 활용해 부분 NAND을 구현함으로써, 전통적인 가역 논리와 비가역 논리의 장점을 결합한다는 새로운 설계 패러다임을 제시한다.

**
