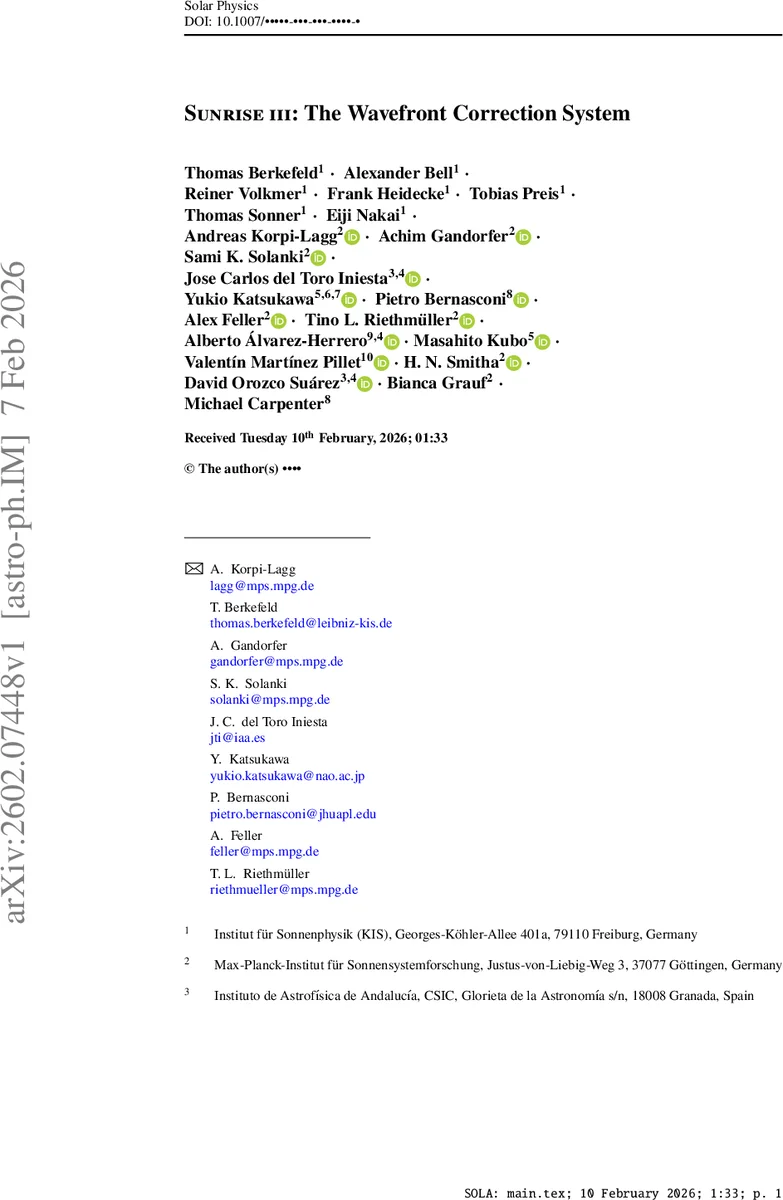

Sunrise III 파동전면 보정 시스템: 초고정밀 이미지 안정화와 자동 초점 제어

초록

Sunrise III의 파동전면 보정 및 이미지 안정화 시스템(CWS)은 640 nm 파장에서 0.005″ rms 수준의 이미지 고정밀을 달성하고, 0.01 λ 수준의 초점 안정성을 유지한다. 빠른 상관 추적기와 7 kHz 업데이트 티플-틸트 미러로 130 Hz 대역폭을 구현했으며, 6‑element Shack‑Hartmann 센서는 초점·코마를 측정해 2차 거울(M2)으로 자동 보정한다.

상세 분석

본 논문은 Sunrise III 고도 풍선탐사선에 탑재된 파동전면 보정·이미지 안정화 시스템(CWS)의 설계, 구현 및 비행 성능을 상세히 기술한다. 기존 Sunrise I·II와 달리 CWS는 작동 파장을 500 nm에서 640 nm로 전환했으며, 이는 태양 과립 대비 감소와 측정 정확도 저하를 초래한다. 이를 보완하기 위해 고속 상관 추적기(Correlation Tracker, CT)를 도입해 7 kHz 프레임 레이트와 130 Hz(0 dB) 대역폭을 확보하였다. CT는 전체 개구를 이용한 회절 제한 샘플링을 수행함으로써 티플‑틸트 측정 정확도를 크게 향상시켰다.

저속 파동전면 센서로는 6‑element Shack‑Hartmann(WFS)이 유지되었으며, 각 렌즈렛은 0.33 m 크기의 M1 서브앱터처를 담당한다. 이 구성은 초점·코마·틸트 3가지 저차 모드를 충분히 측정할 수 있게 설계되었으며, 행렬 조건수가 5 이하로 수치적 안정성을 보장한다. 초점은 M2의 축방향 이동으로 자동 보정되며, 코마는 수동으로 조정한다. 코마 보정이 티플‑틸트에 400배의 영향을 미치는 점을 고려해, 비행 전 정밀 정렬을 통해 코마 변동을 최소화하고, 비행 중에는 수동 보정을 적용한다는 전략을 채택하였다.

하드웨어 측면에서는 30 mm 직경의 피에조 액추에이터(Phy‑sik Instrumente S‑330.8)를 이용한 티플‑틸트 미러를 설계했으며, 700 Hz·1200 Hz의 고유 진동 주파수를 갖는다. 미러는 25 mm 직경의 퍼드 이미지에 배치돼 ±30″(±6 mrad) 범위의 틸트를 제공한다. 전력 소비는 80 W 이하, 질량은 10 kg 미만으로 제한돼 고고도 풍선 플랫폼의 전력·중량 제약을 만족한다.

제어 알고리즘은 PID 기반의 실시간 루프를 사용해 CT 이미지와 티플‑틸트 미러 사이의 상관 행렬을 사전 계산된 SVD 역행렬로 보정한다. 초점 제어는 0.1 Hz 이하의 저속 루프에서 M2를 구동해 λ/100 수준의 초점 안정성을 달성한다. 시스템 전체는 4시간 이상 연속 잠금이 가능하도록 설계되었으며, 실제 2024년 과학 비행에서 평균 4.2 arcsec의 진동을 5 mas 이하로 억제하는 성과를 보였다.

이와 같이 CWS는 최신 실시간 컴퓨팅, 고속 이미지 센서, 정밀 피에조 액추에이터를 결합해 풍선 기반 태양 관측에서 요구되는 초고정밀 이미지 안정화와 자동 초점 제어를 성공적으로 구현하였다. 향후 시스템 확장은 더 많은 샘플을 갖는 Shack‑Hartmann 배열이나 고속 적응 광학(DM) 도입을 통해 고차 왜곡 보정까지 확대할 수 있을 것으로 기대된다.
