고압 마그네슘 티타늄 수소화물의 액체질소 초과 초전도성 탐구

초록

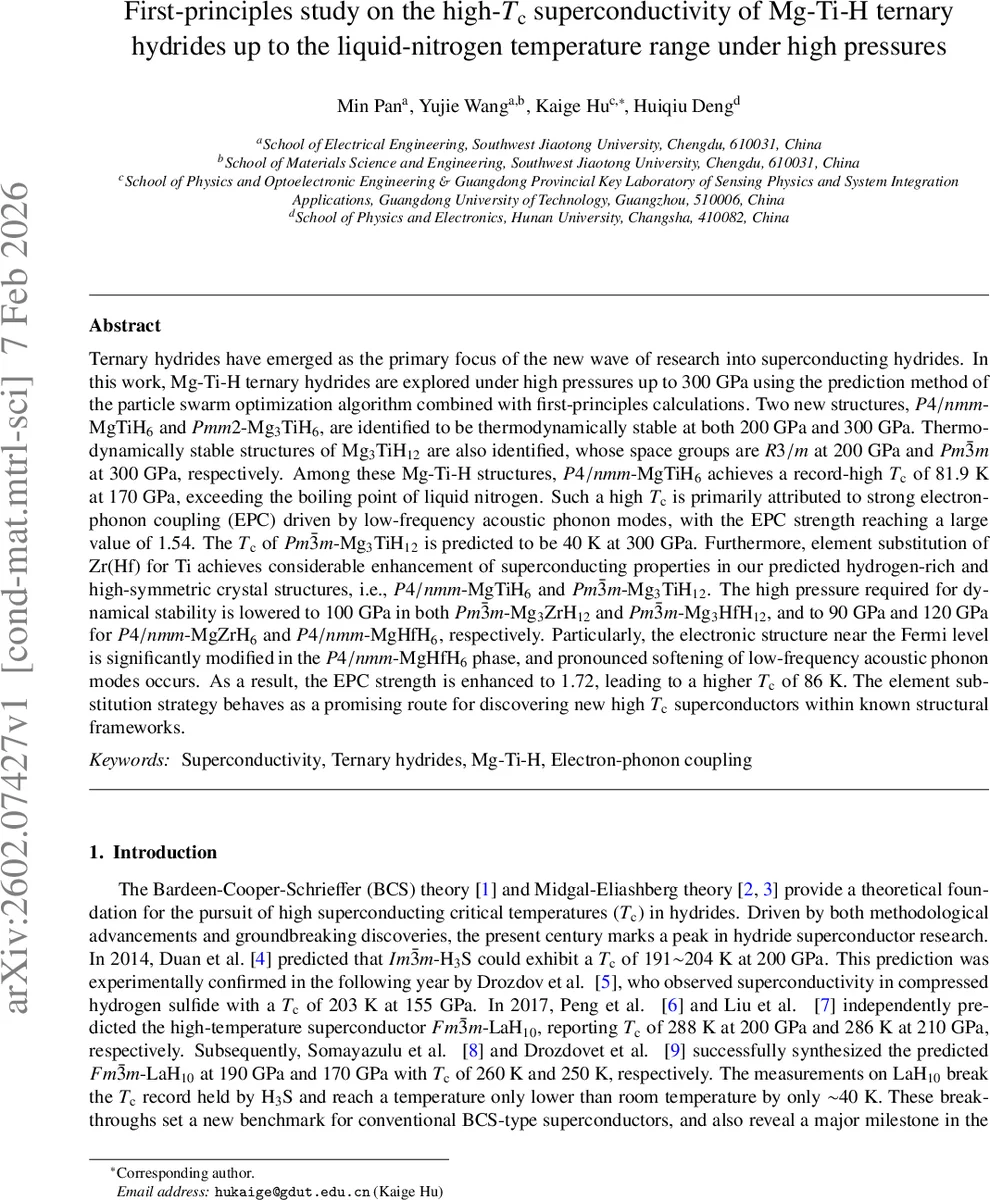

본 연구는 200–300 GPa 압력 하에서 Mg‑Ti‑H 삼원계 수소화물을 구조 탐색하고, P4/nmm‑MgTiH₆가 170 GPa에서 81.9 K의 전이 온도(Tc)를 보이며 액체질소(77 K)보다 높다는 것을 보고한다. 또한 Zr·Hf 치환을 통해 동등한 구조에서 Tc를 86 K까지 끌어올릴 수 있음을 제시한다.

상세 분석

이 논문은 CALYPSO 기반 입자군 최적화와 DFT(PBE) 계산을 결합해 Mg‑Ti‑H 시스템의 고압 구조를 전면적으로 탐색하였다. 200 GPa와 300 GPa에서 각각 P4/nmm‑MgTiH₆와 Pmm2‑Mg₃TiH₆, 그리고 R3̅m‑Mg₃TiH₁₂·Pm̅3m‑Mg₃TiH₁₂가 열역학적 안정성을 보이며, 특히 P4/nmm‑MgTiH₆는 170 GPa 이하에서도 동역학적으로 안정한다. 전자구조 분석에서 모든 화합물은 금속성을 띠며, Bader 전하 분석과 ELF 결과는 Mg와 Ti가 H에게 전자를 전달해 이온성 결합을 형성함을 확인한다. 전자-포논 결합(EPC) 계산에 따르면, P4/nmm‑MgTiH₆의 λ는 1.54로 매우 강력하며, 저주파 음향 모드가 EPC를 주도한다. 로그 평균 진동수 ωlog는 비교적 낮아 높은 λ와 결합해 Tc 81.9 K를 유도한다. 반면 Pm̅3m‑Mg₃TiH₁₂는 λ≈0.8, ωlog가 높아 Tc가 40 K에 머문다. Zr·Hf 치환을 수행한 P4/nmm‑MgHfH₆는 전자 상태밀도와 페르미면 근처의 밴드 구조가 변형되어 λ가 1.72까지 증가하고, 결과적으로 Tc가 86 K에 도달한다. 치환된 화합물은 동적 안정성 압력이 90–120 GPa로 크게 낮아져 실험적 합성 가능성이 높아진다. 또한, Eliashberg 스펙트럼 α²F(ω) 분석에서 저주파 음향 모드의 강한 부드러움이 EPC 강화에 핵심 역할을 함을 확인하였다. 전체적으로 이 연구는 고대칭, 수소 풍부 구조가 높은 전자-포논 상호작용을 촉진하고, 금속성 수소 네트워크가 초전도 임계 온도를 끌어올리는 메커니즘을 명확히 제시한다.
