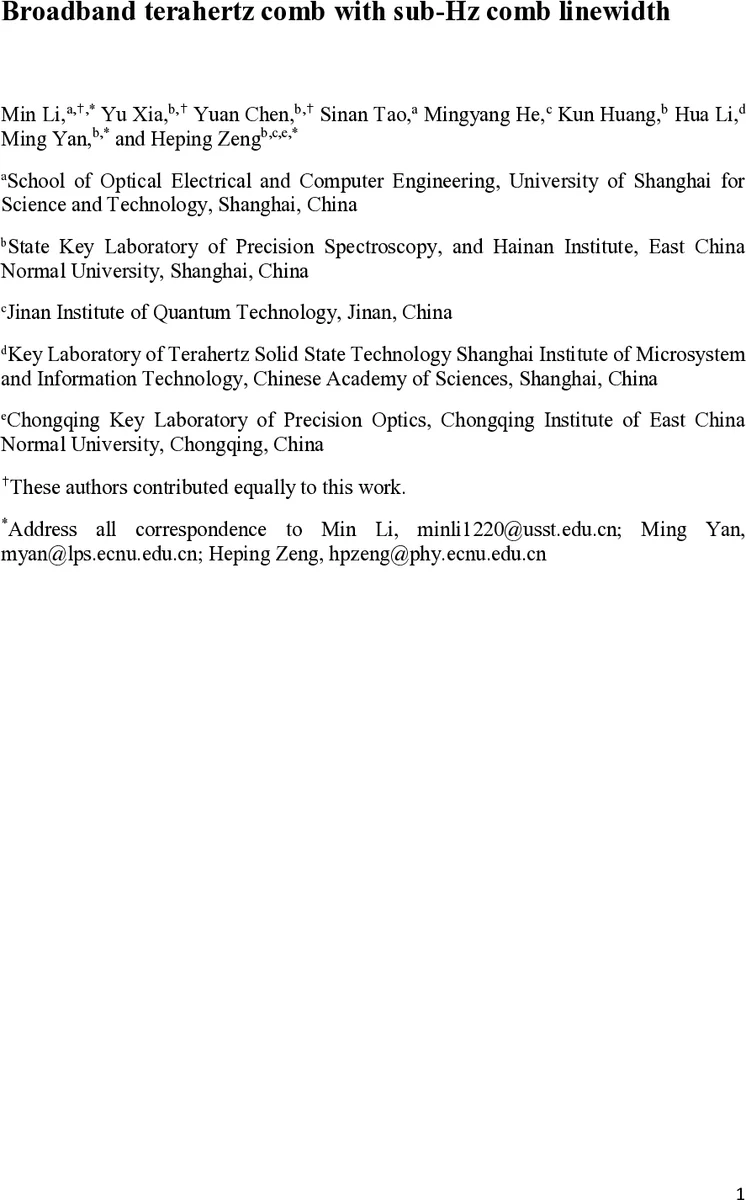

초고정밀 광대역 테라헤르츠 콤프, 서브 헤르츠 라인폭 구현

초록

본 연구는 솔리톤 자체 주파수 이동(SSFS)과 스펙트럼 필터링을 이용해 광대역 근적외선 전기광학(EO) 콤프의 위상 잡음을 수동적으로 억제하고, 이를 포토컨덕티브 안테나(PCA)로 변환해 0.05–4 THz 구간에 50 MHz 간격으로 약 36 000개의 라인을 제공하는 테라헤르츠 콤프를 구현한다. 결과적으로 라인폭은 0.3 Hz(FT 한계)이며, 1 s에서 8.6 × 10⁻¹⁴ 수준의 주파수 안정성을 달성한다.

상세 분석

이 논문은 메트롤로지 급 테라헤르츠(THz) 콤프를 구현하기 위한 새로운 패시브 위상 잡음 억제 전략을 제시한다. 핵심은 2 m 길이의 편광 유지 섬유에서 발생하는 솔리톤 자체 주파수 이동(SSFS)이다. 고에너지 EO 콤프 펄스가 라만 산란에 의해 장파장(≈1575 nm)으로 이동하면서, 동일 파장대에 존재하던 증폭된 자발 방출(ASE) 잡음과 스펙트럼적으로 분리된다. 이후 밴드패스 필터를 적용하면 ASE가 거의 완전히 차단되어, 광대역 비선형 스펙트럼 확장을 위한 EDF‑A 증폭 단계에서도 잡음이 크게 누적되지 않는다. 실험적으로는 10 Hz–1 MHz 대역에서 위상 잡음이 10–20 dB 감소했으며, 1 kHz 오프셋에서 –136 dBc/Hz까지 낮아졌다. 이러한 저위상 잡음은 별도의 전자식 위상 잠금 루프 없이도 1 s에서 10⁻¹⁴ 수준의 주파수 불안정성을 확보하게 한다.

EO 콤프는 5 GHz 라인 스페이싱을 FP‑EOM으로 생성하고, 펄스 피커(IM)와 PPG를 이용해 1/100 배인 50 MHz로 감소시킨다. 낮은 반복 주파수는 PCA의 전자 전이 대역폭(<100 MHz)과 일치시켜 효율적인 광‑THz 변환을 가능하게 하고, 동시에 충분한 펄스 에너지를 제공해 SSFS와 비선형 스펙트럼 확장을 촉진한다. 압축된 65 fs 펄스는 0.05–4 THz까지 연속적인 스펙트럼을 제공하며, PCA에서 방출된 THz 콤프 라인은 전혀 오프셋 주파수가 없으므로 라인 번호 m에 따라 fₘ = m·fᵣ 로 직접 정의된다. 이때 fᵣ = 50 MHz이며, 36 000 라인(≈1.8 THz)까지 해상도 있게 측정된다.

비동기 THz 시간 영역 분광(Asynchronous THz‑TDS)에서는 두 개의 EO 콤프를 사용한다. 첫 번째 콤프는 PCA를 통해 THz 신호를 생성하고, 두 번째 콤프는 약간 다른 반복 주파수(fᵣ+Δfᵣ)로 샘플링한다. Δfᵣ = 20 Hz로 설정하면 20 Hz의 실시간 재생률을 얻어 1 ms 내에 전체 0.05–4 THz 스펙트럼을 획득한다. 상호 코히런스가 뛰어나 위상 보정 없이도 평균화가 가능하며, 200회 평균 시에도 신호가 안정적으로 유지된다.

또한 EO 콤프는 광학 캐비티에 의존하지 않으므로 반복 주파수의 빠르고 선형적인 조정이 가능하다. 실험에서는 500 Hz 단계(Δfᵣ)로 fᵣ을 변조해 0.5 THz 부근에서 라인당 약 5 MHz씩 이동시키는 인터리빙을 구현했으며, R² > 0.999의 선형성을 보였다. 이러한 주파수 민첩성은 고해상도 가스 센싱, 도플러 프리 스펙트로스코피 등에서 필수적인 파라미터이다.

전체적으로 이 연구는 (1) 패시브 SSFS 기반 잡음 억제로 초저위상 잡음 EO 콤프를 구현, (2) PCA를 통한 광‑THz 변환으로 광대역, 고밀도 THz 콤프를 생성, (3) 서브 헤르츠 라인폭과 10⁻¹⁴ 수준의 주파수 안정성을 달성, (4) 비동기 TDS를 통해 실시간 고해상도 스펙트럼을 제공, (5) 광학 캐비티에 얽매이지 않은 빠른 라인 스페이싱 튜닝을 입증하였다. 이 결과는 차세대 THz 메트롤로지, 정밀 분자 스펙트로스코피, 양자 시스템 제어 등에 바로 적용될 수 있는 강력한 플랫폼을 제공한다.
