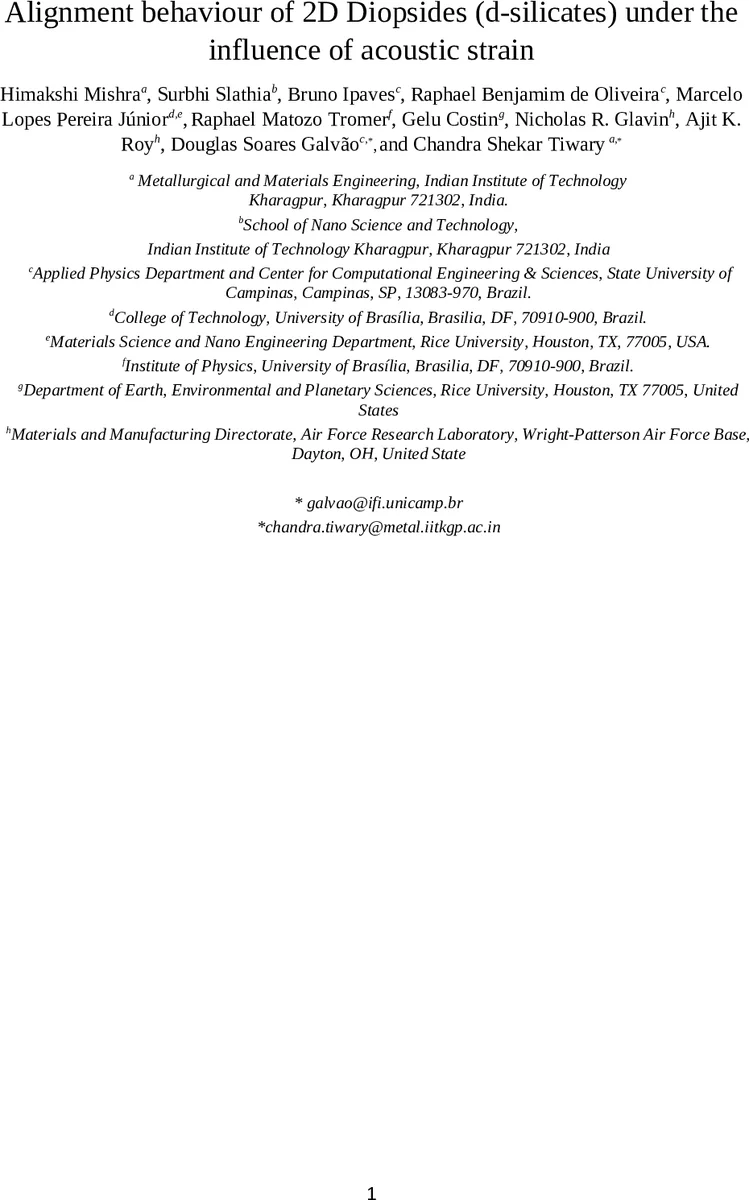

전기장으로 조절하는 2D 디옵사이드 플렉소일렉트릭 정렬

초록

**
본 연구는 교류 전기장을 이용해 플렉소일렉트릭 효과로 발생하는 음향 변형을 통해 2차원 디옵사이드(칼슘·마그네슘·실리케이트) 플레이크의 정렬을 유도하고, 라만 스펙트럼과 전기 전도도 변화를 통해 정렬 효율을 검증한다. 실험 결과는 고주파(10 MHz)에서 라만 피크 강도가 크게 감소하고, 정렬된 플레이크가 전류 전도도를 20~30 % 향상시킴을 보여준다. 원자 수준의 분자동역학 시뮬레이션은 플레이크가 수십 피코초 내에 표면에 평행하게 정렬되는 메커니즘을 설명한다.

**

상세 분석

**
이 논문은 2차원 실리케이트 재료인 디옵사이드(CaMgSi₂O₆)의 정렬 제어를 전기장 유도 플렉소일렉트릭 현상과 연계시킨 최초의 시도 중 하나이다. 기존 2D 물질(그래핀, CNT 등)의 정렬 방법은 자기장, 초음파 흐름, 용액 기반 자기조립 등에 의존했으나, 실리케이트와 같은 비층상 재료는 전기적 응답이 약해 정렬이 어려웠다. 저자들은 디옵사이드가 높은 플렉소일렉트릭 계수를 가지고 있어 전기장 하에서 내부 전하 분포가 비대칭적으로 변하고, 이로 인해 기계적 변형(음향 변형)이 발생한다는 가설을 세웠다.

실험적으로는 인도 IIT Kharagpur에서 얻은 천연 디옵사이드 원석을 분쇄·초음파 분산시켜 2D 플레이크를 얻고, 알루미나 기판 위에 금 전극(IDE) 구조를 형성한 뒤, 플레이크를 드롭캐스팅하여 전극 사이에 연속적인 전도 경로를 만든다. AC 전압을 100 kHz에서 10 MHz까지 가변시켜 전기장을 인가하고, 라만 분광을 통해 진동 모드 변화를 관찰한다. 10 MHz에서 Ca–O, Si–O, Mg–O 결합에 해당하는 라만 피크(1030 cm⁻¹, 693 cm⁻¹ 등)의 강도가 현저히 감소했으며, 이는 플레이크가 전기장에 의해 진동하면서 특정 방향으로 재배열되어 라만 산란 축이 변했기 때문으로 해석한다. 또한 피크 폭이 확대되는 현상이 고주파에서 더 뚜렷이 나타나, 플렉소일렉트릭에 의한 동적 변형이 플레이크 내부 응력 상태를 변화시킴을 시사한다.

전기 전도도 측정에서는 정렬 전후 I‑V 곡선을 비교했을 때, 정렬된 시료가 평균 20~30 % 높은 전류를 흐르게 함을 확인했다. 이는 무작위로 배향된 플레이크가 전자 전송 경로를 방해하는 반면, 정렬된 플레이크는 전자 이동 경로를 연속적으로 만들기 때문이다.

컴퓨터 시뮬레이션 파트에서는 SiO₂(001) 표면 위에 두 개의 2D 디옵사이드 플레이크를 배치하고, Universal force field와 Ewald 전기 상호작용을 이용해 50 ps, NVT 조건에서 MD를 수행했다. 초기 플레이크 간 회전각을 45°로 설정했으며, 시뮬레이션 결과 플레이크가 2.26 Å의 평형 간격을 유지하면서 수십 피코초 내에 표면에 평행하게 회전·정렬되는 현상이 관찰되었다. 이는 실험에서 관측된 빠른 정렬 현상과 일치한다.

논문의 주요 강점은 실험과 시뮬레이션을 통합해 플렉소일렉트릭 기반 정렬 메커니즘을 다각도로 검증했다는 점이다. 특히 고주파 AC 전압이 플렉소일렉트릭 변형을 증폭시켜 정렬 효율을 높인다는 실증적 증거는 향후 플렉소일렉트릭 재료를 이용한 전자·기계 복합 시스템 설계에 중요한 설계 파라미터가 될 수 있다. 다만, 플레이크 두께와 크기에 따른 정렬 임계 전압, 장기적인 안정성, 그리고 실제 디바이스에 적용할 때 발생할 수 있는 열적 손실 등에 대한 추가 연구가 필요하다.

**
