빛에 의해 감소된 전위 이동성와 ZnS 반도체의 원자 수준 메커니즘

초록

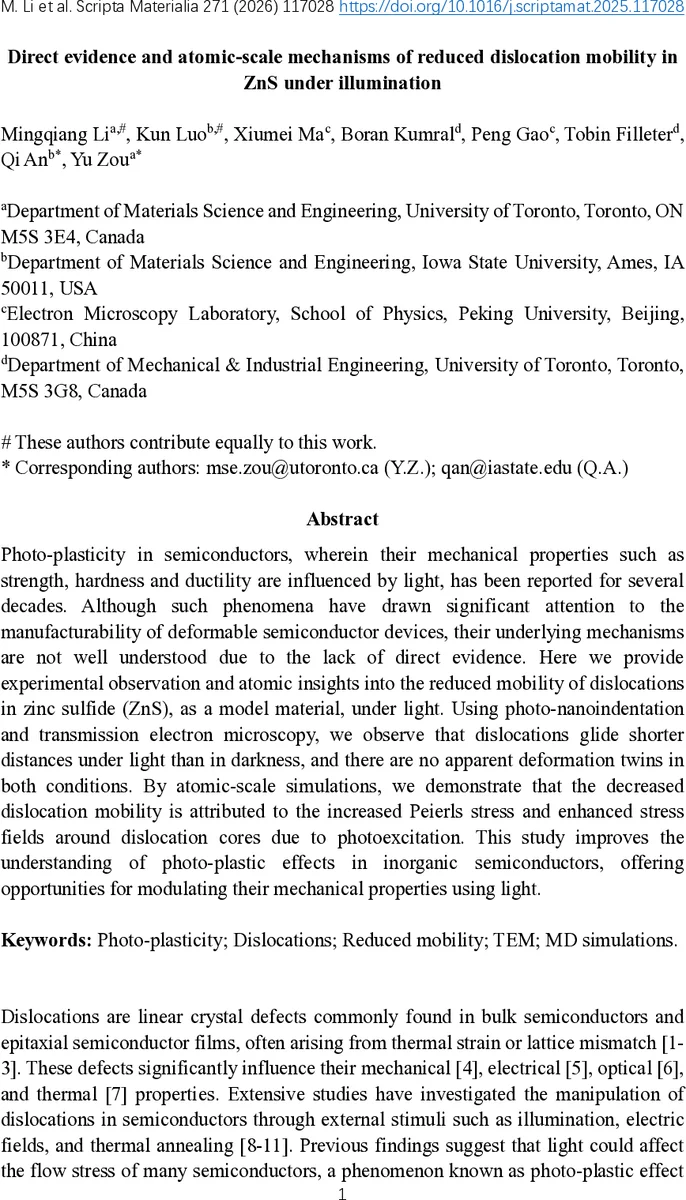

본 연구는 ZnS 단결정에 대한 광‑나노인덴테이션 실험과 TEM 관찰을 통해 빛이 조사될 때 전위(glide) 이동 거리가 감소하고 경도가 상승함을 직접 확인하였다. 원자 규모 분자동역학(MD) 및 DFT 시뮬레이션을 이용해 광여기된 전자‑정공 쌍이 전위 코어 구조를 변형시켜 Peierls 응력을 증가시키고, 전위 주위의 응력장을 강화함으로써 전위 이동성을 저하시킨다는 메커니즘을 제시한다.

상세 분석

이 논문은 반도체 재료에서 광‑플라스틱 현상이 실제 메커니즘 수준에서 어떻게 발생하는지를 다루는 최초의 실험‑시뮬레이션 결합 연구 중 하나이다. 먼저 저자들은 ZnS 단결정을 대상으로 광‑나노인덴테이션을 수행했으며, UV(365 nm) 광원을 이용해 광조사를 가한 경우와 어두운 조건을 비교하였다. 하드니스와 탄성계수가 각각 약 20 %와 10 % 상승했으며, 이는 기존 문헌에서 보고된 광‑경화 현상과 일치한다. TEM 분석에서는 인덴트 하부에서 관찰된 전위 밀도가 광조사 시 약 60 % 감소했음을 정량화했는데, 이는 전위가 동일한 변형률 하에서도 더 짧은 거리만큼만 전파했음을 의미한다. 전위가 주로 30° S 부분전위와 90° Zn 부분전위로 분리되는 ZnS의 특성을 고려해, 저자들은 30° S 부분전위에 초점을 맞추었다.

DFT 최적화 결과, 광여기된 전자‑정공 쌍이 전위 코어 주변의 Zn‑S 결합 각을 변형시켜 코어 구조를 재배열한다. 이러한 구조적 변형은 Peierls 장벽을 1.38 GPa에서 1.64 GPa(≈19 % 증가)로 상승시켰으며, MD 시뮬레이션에서 동일한 전단 변형률을 가했을 때 전위 이동 시작 시점이 더 높은 전단응력에서 발생함을 보여준다. 또한, 전위가 이동한 거리 역시 광여기 상태에서 약 4 % 감소하였다(≈2579 Å vs 2687 Å at 400 ps).

전위 상호작용 측면에서도 중요한 통찰을 제공한다. 전위 코어 주변의 응력 텐서는 광여기 상태에서 현저히 강화되었으며, 이는 전위 간 상호작용을 강화해 전위 교차점(junction) 형성을 촉진한다. 결과적으로 전위 네트워크가 더 복잡해지고, 전위 라인의 거칠기가 증가해 임계 전단응력이 추가적으로 상승한다. 이러한 현상은 전위 밀도와 경도 상승 사이의 정량적 연관성을 설명한다.

논문은 또한 “after‑effect” 현상을 언급한다. 광원을 차단한 후 수백 초가 지나면 응력이 서서히 어두운 상태로 복귀하는데, 이는 광‑유도 전자‑정공 쌍의 재결합 시간과 일치한다. 따라서 광‑플라스틱 효과는 전위 자체의 전하 상태 변화와 전자‑정공 쌍에 의한 전위 코어 전기장 변조가 복합적으로 작용한 결과로 해석될 수 있다.

이 연구는 실험적으로 전위 이동성 감소를 직접 관찰하고, 원자 수준에서 Peierls 응력 증가와 응력장 강화라는 두 가지 메커니즘을 제시함으로써, 반도체 제조 공정에서 광을 이용한 기계적 특성 조절 가능성을 열어준다. 향후 광‑전위 상호작용을 이용한 전자소자 내 응력 관리, 광‑가변 경도 코팅, 그리고 광‑촉매 반도체 설계 등에 적용될 잠재력이 크다.
