프라세오디뮴 이온의 고해상도 분광과 결정장·초미세 변형 상호작용 연구

초록

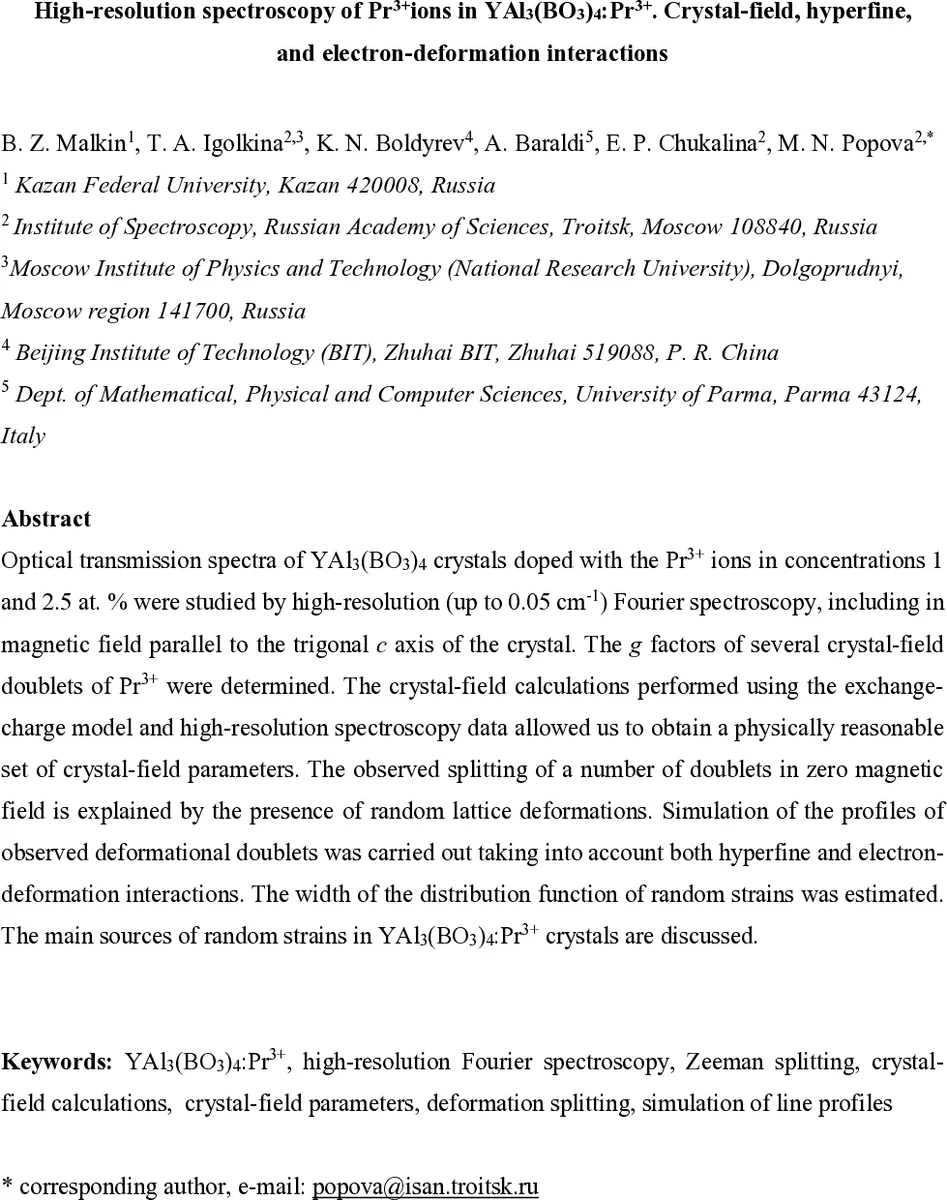

YAl₃(BO₃)₄ 결정에 1 %와 2.5 % 농도로 도핑한 Pr³⁺의 광학 전이선을 0.05 cm⁻¹ 해상도의 푸리에 변환 적외선 분광기로 측정하였다. 자기장( B‖c )에서 Zeeman 분열을 이용해 여러 결정장 이중준위의 g‖ 값을 얻었으며, 교환‑전하 모델을 적용한 결정장 계산으로 물리적으로 일관된 매개변수를 도출했다. 무작위 격자 변형에 의해 발생하는 이중선 구조를 하이퍼파인 및 전자‑변형 상호작용을 포함한 시뮬레이션으로 재현하고, 변형 분포 폭을 추정하였다. 변형의 주요 원인은 사용된 플럭스( Bi₂Mo₃O₁₂, K₂Mo₃O₁₀ 등)와 내재 결함으로 제시된다.

상세 분석

본 연구는 YAl₃(BO₃)₄(YAB) 결정에 Pr³⁺ 이온을 도핑한 시료를 2000–23000 cm⁻¹ 파장 영역에서 고해상도(Fourier) 적외선 분광법으로 조사한 것이 핵심이다. 0.05 cm⁻¹의 해상도와 5 K 저온에서의 측정은 비카메르(비Kramers) Γ₃ 이중준위의 미세 구조를 명확히 드러냈으며, 특히 1 %와 2.5 % 농도 차이에 따른 이중선 간격 차이가 눈에 띈다. 자기장 B‖c = 0.595 T를 가해 Zeeman 분열을 측정함으로써 3개의 가장 좁은 선에 대해 ΔE를 확보하고, g‖ = ΔE/(μ_B B) 값을 실험적으로 구했다. 실험값(예: 7.9, 10.1, 9.0)과 결정장 계산에서 얻은 이론값(7.48, 10.48, 8.34)이 좋은 일치를 보여, 사용된 교환‑전하 모델이 Pr³⁺의 4f² 전자구조를 정확히 포착함을 확인한다.

결정장 파라미터는 전자‑핵 상호작용, 스핀‑궤도 결합, 그리고 인접 산소 이온과의 전하·교환 전하 효과를 포함하는 반현상학적 모델로 도출되었다. 파라미터는 B_q^k 형태로 제시되며, 근접 이웃(거리 < 0.3 nm)까지의 전하와 전자 겹침 적분을 고려한다. 이러한 파라미터를 이용해 전체 4f² 다중 레벨(546 차원)을 대각화하고, 각 레벨의 파동함수와 에너지를 얻었다. 파동함수는 하이퍼파인(핵스핀 I = 5/2)와 전자‑변형 상호작용을 포함한 해밀토니안에 삽입되어, 실제 스펙트럼 라인의 형태를 시뮬레이션한다.

관찰된 이중선은 하이퍼파인 구조가 해상도보다 좁아 직접 관측되지 않음에도, 무작위 저대칭 변형에 의해 Γ₃ 이중준위가 두 개의 비등방성 선으로 분리된 결과이다. 변형 분포는 가우시안 형태로 가정하고, 각 개별 전이의 반폭을 0.053 cm⁻¹(Lorentzian)로 두어 전체 라인 프로파일을 합성하였다. 실험적으로 측정된 변형 분할 Δ는 시료마다 차이를 보였으며, 1 % 시료(다양한 플럭스)에서는 Δ≈0.5 cm⁻¹ 정도로 일관되었고, 2.5 % 시료에서는 Δ≈1.0–1.5 cm⁻¹로 크게 증가했다. 이를 바탕으로 Δ = β x + Δ_i 형태의 선형 모델을 적용했으며, β는 Pr³⁺와 Y³⁺ 이온 반경 차이에 비례하고, Δ_i ≈ 0.48 cm⁻¹는 플럭스와 무관한 내재 결함 기여로 해석된다. 플럭스에 포함된 Mo⁶⁺와 Bi³⁺ 이온이 Al³⁺·Y³⁺ 자리를 대체하거나 빈자리(vacancy)를 유발해 추가적인 비대칭 응력을 만들며, 이는 변형 분할을 강화한다는 결론에 도달한다.

이러한 결과는 YAB:Pr³⁺가 고농도 레어어스 이온을 포함하면서도 비대칭 변형에 민감한 특성을 보여, 레이저 매질, 비선형 광학, 그리고 양자 정보 분야에서 초고정밀 스펙트로스코피와 코히런스 시간 연장에 대한 설계 지표로 활용될 수 있음을 시사한다.
