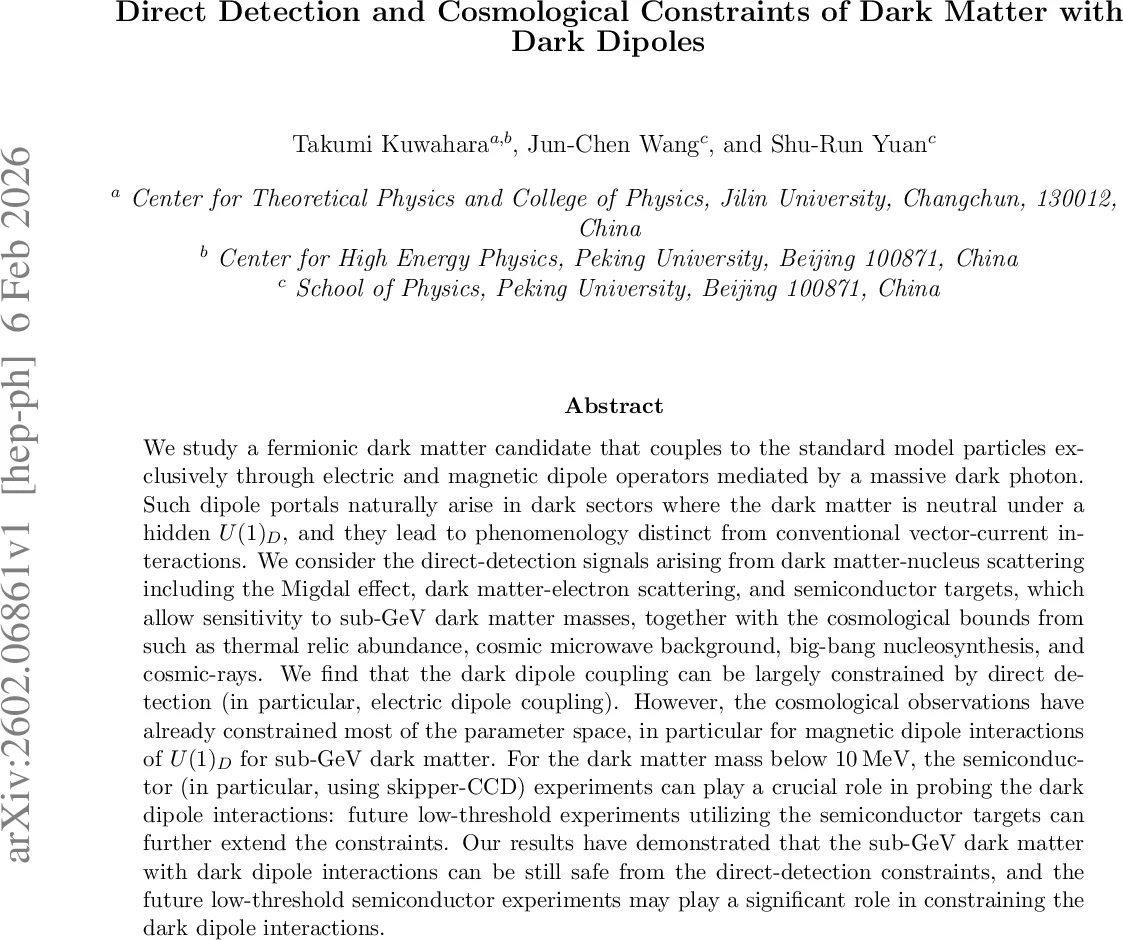

초록

본 논문은 전기·자기 다크 쌍극자 연산자를 매개로 하는 페르미온 암흑물질(χ)의 직접 탐지와 우주론적 제약을 종합적으로 분석한다. 다크 포톤(A′)과의 혼합을 통해 표준모델 입자와 연결되며, Migdal 효과, 전자 산란, 반도체(스키퍼‑CCD) 탐지를 포함한 다양한 검출 방식으로 서브 GeV 이하 질량 영역을 조사한다. 전기 쌍극자 결합은 현재 직접 탐지 실험으로 강하게 제한되지만, 우주배경복사·빅뱅핵합성·우주선 관측이 특히 자기 쌍극자 경우에 더 넓은 파라미터 공간을 이미 배제한다. 향후 저역치 반도체 실험이 남은 영역을 탐색할 수 있다.

상세 분석

이 연구는 두 가지 핵심 가정을 바탕으로 한다. 첫째, 암흑 물질 χ는 U(1)D 대칭에 전하를 갖지 않지만, 다크 포톤 A′와 전기(d_χ)·자기(μ_χ) 쌍극자 상호작용을 통해 간접적으로 SM 입자와 연결된다. 두 번째 가정은 A′가 질량 m{A′}를 가지고 전자기와의 동역학적 혼합 파라미터 ε를 통해 SM 전하와 결합한다는 점이다. Lagrangian(2)에서 전기 쌍극자 항은 CP‑even이며, 자기 쌍극자 항은 CP‑odd가 아니라 CP‑even으로 설정해 두었다. 이는 전기 쌍극자(d_χ)와 자기 쌍극자(μ_χ)의 차원(역전하·길이)와 상관관계를 명확히 구분한다.

열역학적 관점에서 저자들은 두 가지 암흑 물질 생산 메커니즘을 고려한다. (i) 표준 열역학적 동결(thermal freeze‑out) 경우, χχ → A′A′와 χχ → f\bar f(표준모델 페르미온) 두 채널이 주요 소멸 메커니즘이다. 특히 m_χ > m_{A′}이면 A′ 방출이 지배적이며, 식(4)와 (5)에서 보듯 쌍극자 모멘트의 제곱이 직접적으로 소멸 단면에 기여한다. 반대로 m_χ < m_{A′}이면 SM 페르미온으로의 소멸이 지배적이며, 전기 쌍극자는 p‑wave(∝v^2) 소멸, 자기 쌍극자는 s‑wave(∝v^0) 소멸을 제공한다. 이는 CMB와 BBN 제약에서 중요한 차이를 만든다.

우주론적 제약은 세부적으로 세 가지로 나뉜다. (1) CMB 전력 스펙트럼은 재결합 시점의 에너지 주입을 민감하게 감지한다. s‑wave 소멸(자기 쌍극자) 경우 v≈10^{-8}c에서도 충분히 큰 ⟨σv⟩를 유지하므로 ε와 μ_χ 조합에 대한 강력한 상한을 부과한다. (2) BBN은 핵합성 전후의 에너지 주입을 제한하며, p‑wave 전기 쌍극자는 v^2 억제로 인해 비교적 완화된 제약을 받는다. (3) 우주선(e⁺/e⁻, γ) 관측은 현재 은하 내에서의 χχ → e⁺e⁻ 소멸을 탐지한다. 여기서도 s‑wave가 주도적이므로 μ_χ에 대한 추가적인 상한을 제공한다.

직접 탐지 측면에서는 전통적인 핵반동 검출이 서브 GeV 이하에서는 에너지 임계값 때문에 효율이 급감한다. 이를 보완하기 위해 저자들은 세 가지 대안을 제시한다. (i) Migdal 효과: 핵반동에 동반된 전자 방출을 감지함으로써 실제 핵반동 에너지보다 낮은 질량까지 탐지 가능. (ii) 전자 산란: χ와 전자 간 직접 쌍극자 상호작용을 이용해 S2‑only 혹은 전자 전이 신호를 측정한다. (iii) 반도체(스키퍼‑CCD) 탐지: 전자 밴드갭이 낮아 서브 10 MeV 질량까지 감도가 높으며, 특히 전기 쌍극자(d_χ)와 자기 쌍극자(μ_χ) 모두에 대해 전자 전이 크로스 섹션이 q^{-4} 의 강한 의존성을 보여 저역치 실험에서 큰 이점을 제공한다.

결과적으로, 전기 쌍극자(d_χ)는 현재 XENON, LZ, DarkSide‑20k 등 핵반동 기반 실험에서도 Migdal·전자 산란을 포함한 분석으로 이미 ε·d_χ 조합에 대해 10^{-12} e·cm 수준까지 제한한다. 반면, 자기 쌍극자(μ_χ)는 CMB·BBN·우주선 제약이 더 강력해, m_χ ≲ 100 MeV 구간에서는 거의 전부가 배제된다. 남은 탐색 가능 영역은 m_χ ≲ 10 MeV, ε·d_χ·μ_χ가 매우 작은 경우이며, 여기서 스키퍼‑CCD 기반 반도체 실험이 향후 1 eV 이하의 전자 전이 감도를 달성하면 중요한 탐색 도구가 된다.
