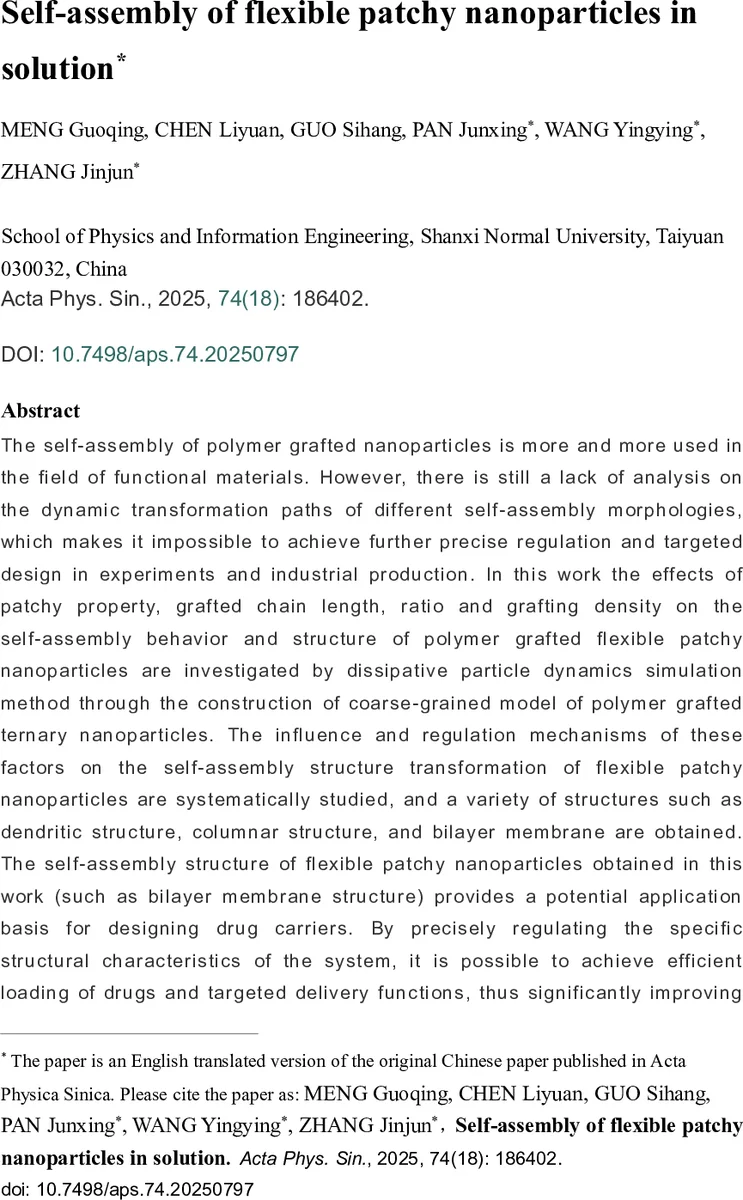

유연한 패치 나노입자의 자가조립 메커니즘 및 구조 제어

초록

본 연구는 소멸 입자 동역학(DPD) 시뮬레이션을 이용해 유연한 패치 나노입자의 자가조립 경로를 조사한다. 패치 친수·소수성 비율, 사슬 길이, 사슬 비율, 그리고 접합 밀도가 구조 전이(분산, 수지상, 기둥형, 이중층 막)와 동역학에 미치는 영향을 체계적으로 규명하였다. 특히 이중층 막 구조는 약물 전달 캐리어로서의 잠재성을 제시한다.

상세 분석

본 논문은 고분자 사슬이 표면에 공액된 입자(패치 나노입자)의 자가조립을 mesoscopic 수준에서 해석하기 위해 DPD(디시페이티브 파티클 다이내믹스) 방법을 채택하였다. 모델은 6종의 비드(C, D, A, B, E, S)로 구성되며, C와 D는 각각 친수성·소수성 사슬을 나타내고, A는 중앙 입자, S는 용매를 의미한다. 입자 직경은 1 σ, 시뮬레이션 박스는 15 σ × 15 σ × 15 σ이며 전체 비드 밀도는 3.0으로 설정하였다. 상호작용 파라미터 χ_ij는 Flory‑Huggins 관계를 통해 정의되었으며, 특히 입자‑용매 간 χ_AS(=χ_∂) 값을 25–60 사이에서 변동시켜 친수성·소수성 정도를 조절하였다. 사슬 길이 L은 친수성(L_h)와 소수성(L_p) 두 구간으로 나뉘어 각각 4~12 σ 범위에서 탐색했으며, 사슬 수(접합 수) N_h, N_p는 고정된 비율(예: N_h : N_p = 1 : 1)으로 유지하였다. 접합 밀도 σ는 전체 입면적에 대한 사슬 수 비율로 정의되었으며, 저밀도(σ≈0.2)에서 고밀도(σ≈0.6)까지 단계적으로 증가시켰다.

시뮬레이션은 NVT ensemble에서 최소 5 × 10⁶ 스텝을 수행하고, 마지막 2 × 10⁶ 스텝을 통계에 사용하였다. GPU 가속 PYGAMD를 이용해 효율성을 확보했으며, 시간 스텝 Δt = 0.04 τ 로 설정하였다. 결과는 구조적 특성(분산, 수지상, 기둥형, 이중층 막)과 자유 에너지 최소화 메커니즘을 기반으로 해석되었다.

첫 번째 주요 발견은 χ_AS가 증가(즉, 입자‑용매 친수성 감소)할수록 입자들이 용매와의 접촉 면적을 최소화하려는 경향이 강해져, 분산 상태에서 점차적으로 수지상 → 기둥형 → 이중층 막 순으로 전이한다는 점이다. 두 번째로, 사슬 길이 L이 길어질수록 사슬의 부피 점유와 입체 장애가 커져 입자 간 근접 패킹을 억제한다. 따라서 긴 사슬은 기둥형 구조의 안정성을 높이며, 짧은 사슬은 이중층 막 형성을 촉진한다. 세 번째로, 접합 밀도 σ가 증가하면 사슬 간 브리징 효과가 강화되어 집합체 형성이 용이해진다. 특히 소수성 환경(χ_AS 큰 경우)에서 고밀도는 이중층 막의 두께를 증가시키는 동시에 막 내부의 소수성 사슬이 내부로 몰려들어 구조적 안정성을 제공한다.

이러한 변수들의 상호작용을 종합한 상도(phase diagram)는 χ_AS–L, χ_AS–σ 두 축에서 구역을 구분한다. 예를 들어, χ_AS ≥ 45 와 L ≤ 6 σ, σ ≥ 0.5인 영역에서는 이중층 막이 우세하고, χ_AS ≤ 35 와 L ≥ 10 σ, σ ≤ 0.3인 영역에서는 기둥형이 주된 형태로 나타난다.

마지막으로, 이중층 막 구조는 친수성 사슬이 외부로, 소수성 사슬이 내부로 배열되어 용매와의 접촉을 최소화함으로써 높은 안정성을 제공한다. 이러한 구조는 약물 분자를 내부에 포획하고, 표면 친수성으로 인해 생체 적합성을 유지하면서 목표 조직에 전달할 수 있는 잠재적인 약물 캐리어 시스템으로 제시된다.
