600개 구멍 광공명 배열 현미경의 안정성·퇴화·확장성

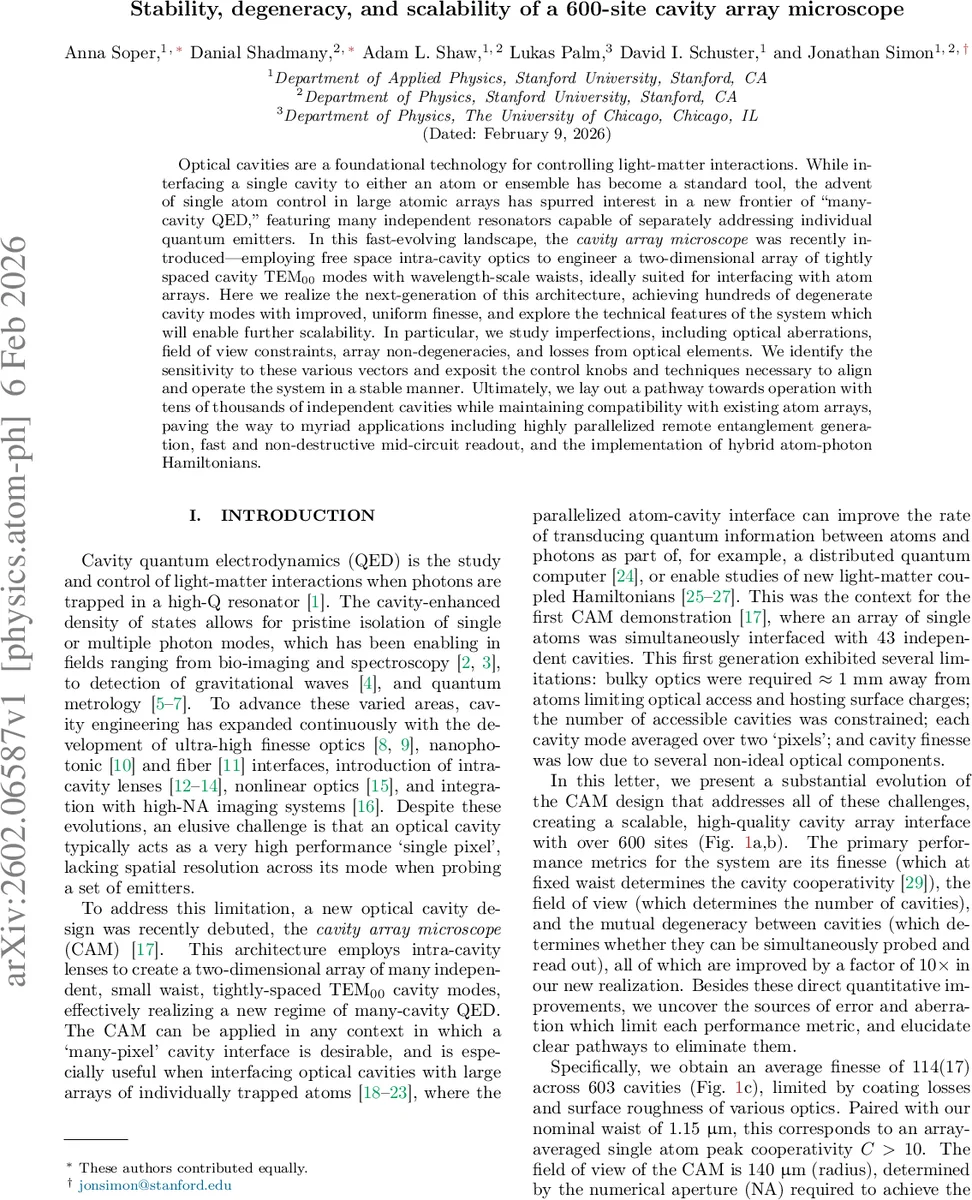

초록

본 논문은 자유공간 내 광학 렌즈를 이용해 2차원 TEM₀₀ 모드 배열을 구현한 ‘광공명 배열 현미경(CAM)’을 600개 이상의 독립 캐비티로 확장하고, 고균일 피네스(평균 114)와 10 µm 간격, 1.15 µm 초소형 와이스트를 달성한 기술적 세부 사항을 보고한다. 또한 광학 수차, 시야 제한, 비퇴화 원인 및 손실 메커니즘을 정량화하고, 향후 수만 개 캐비티까지 확장 가능한 설계 로드맵을 제시한다.

상세 분석

이 연구는 기존 43개 캐비티 수준의 CAM을 600개 이상으로 확장하면서, 피네스와 모드 퇴화(degeneracy)를 동시에 개선한 점이 가장 큰 혁신이다. 핵심 설계는 마이크로렌즈 어레이(MLA)를 ‘광학 포텐셜 우물’로 활용하고, 4f 텔레스코프 두 개를 통해 MLA 평면을 중앙 이미지 평면에 고배율(30×)로 축소한다. 이때 MLA의 초점거리 f_MLA = 4.8 mm와 피치 300 µm가 기본 와이스트와 피치 결정에 직접 기여한다. 와이스트는 w₀ = (λ · f_MLA)/(π · M) 식으로 추정되며, 여기서 M은 30배 축소율, λ는 780 nm이다. 결과적으로 35 µm(MLA) → 1.15 µm(중앙) 와이스트와 10 µm 간격을 얻었다.

광학적 안정성 분석에서는 ABCD 행렬을 이용해 각 렌즈의 위치 변동에 대한 와이스트와 Gouy 위상의 민감도를 계산하였다. 대부분의 광학 부품은 수백 마이크론 수준에서 거의 2차적인 영향을 보이지만, 고NA 비구면(aspheric) 렌즈는 10 µm 이하, 심지어 1 µm 수준의 위치 변화에도 와이스트가 급격히 변한다는 점을 발견했다. 이는 비구면 렌즈가 전체 캐비티 배열의 ‘공통 모드’ 역할을 하며, 미세한 열 팽창이나 진동이 전체 퇴화에 직접적인 영향을 미친다. 따라서 논문에서는 피드백 기반 자동 정렬 시스템을 제안해 µm 이하 드리프트를 실시간 보정하도록 설계하였다.

피네스 측정에서는 평균 114(±17)라는 높은 값을 기록했으며, 이는 코팅 손실과 광학 표면 거칠기(RMS < 15 nm)로 제한된다. 손실 분석에서는 입사/반사 코팅, MLA와 비구면 렌즈 사이의 산란, 그리고 비정상적인 광학 비대칭이 각각 0.5 %~1 % 수준으로 기여함을 정량화했다. 특히 비구면 렌즈의 표면 불균일성이 비퇴화 원인의 주된 요인으로 작용해, 광학적 스트레스 해소와 고품질 표면 가공이 향후 피네스 향상에 필수적이다.

퇴화 측면에서는 537개의 캐비티가 라인폭(κ ≈ 1.26 MHz) 이내로 동시 공명함을 확인했으며, 비퇴화는 주로 광학 경로 길이 차이(수 나노미터 수준)와 비구면 렌즈의 비구면 수차에 기인한다. 이를 보정하기 위해 SLM 기반 개별 캐비티 주파수 조정과 피드백 루프를 결합한 ‘다중 자유도 조정’ 방식을 도입했다.

확장성 논의에서는 MLA 피치를 150 µm로 절반으로 줄이고, 더 넓은 시야를 제공하는 고NA 물체렌즈(NA ≈ 0.5)를 사용하면 10⁴~10⁵개의 캐비티를 구현할 수 있음을 시뮬레이션으로 제시한다. 이때 핵심 제약은 ‘필드 커버처’(field curvature)와 ‘시야 반경’(≈140 µm)이며, 이를 극복하려면 비구면 렌즈의 설계 최적화와 추가적인 보정 광학(예: 평면형 보정 플레이트)이 필요하다.

마지막으로, 원자-광자 상호작용 측면에서 5.7 mm의 원자-표면 거리와 C > 10의 협동계수를 유지하면서도 GHz 수준의 얽힘 속도를 기대할 수 있다. 이는 기존 마이크로포톤·파이버 캐비티가 갖는 표면 전하에 의한 디코히런스 문제를 회피하면서, 대규모 중간 회로 판독 및 원격 얽힘 생성에 최적화된 플랫폼을 제공한다는 점에서 큰 의미를 가진다.
