공극이 있는 할라이드 이중 페로브스카이트의 초저열전도성 비밀

초록

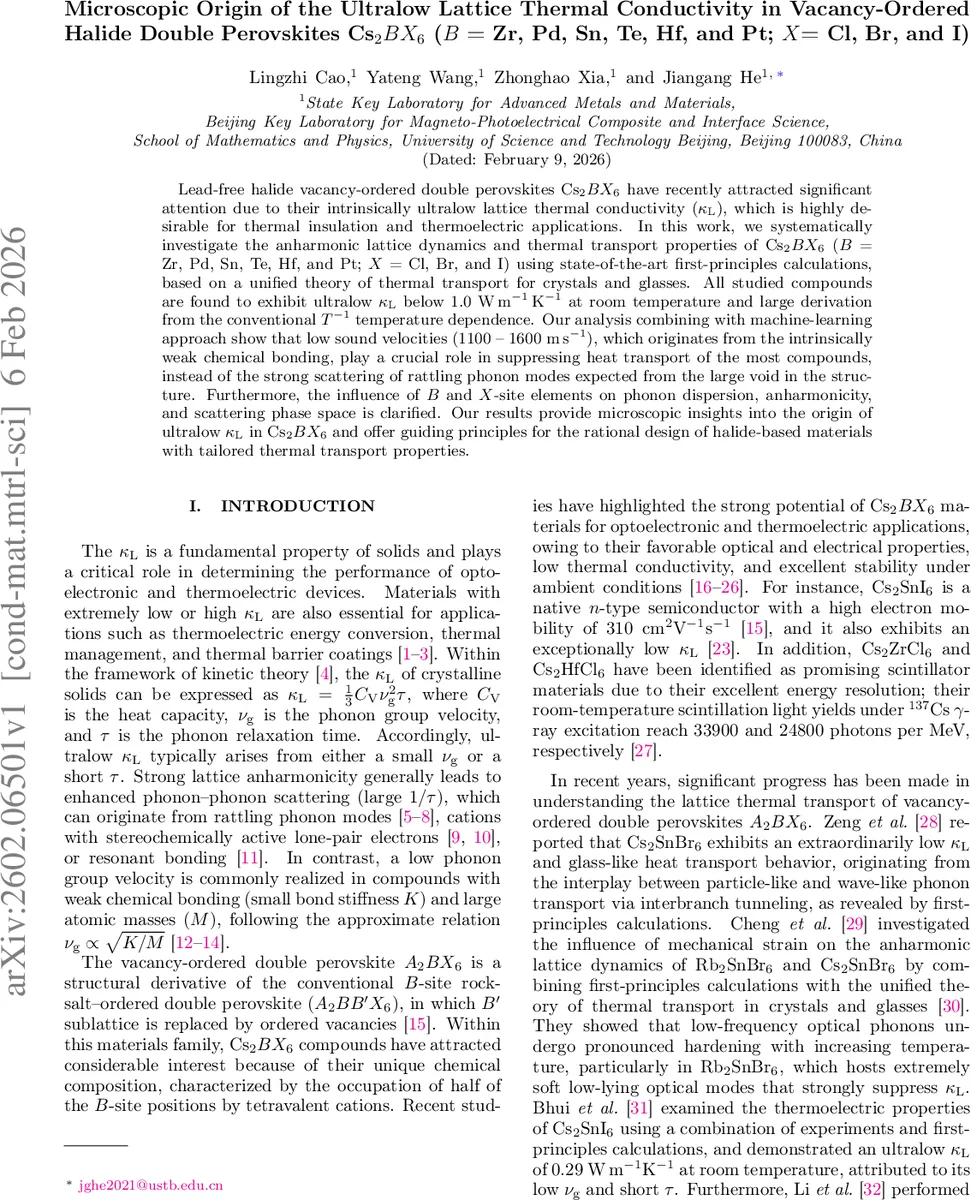

본 연구는 Cs₂BX₆ (B = Zr, Pd, Sn, Te, Hf, Pt; X = Cl, Br, I) 계열의 공극이 있는 할라이드 이중 페로브스카이트에 대해 일관된 결정·유리 열전달 이론과 고급 1차·2차·3차·4차 포톤 상호작용을 포함한 첫 원리 계산을 수행하였다. 모든 화합물이 실온에서 1 W m⁻¹ K⁻¹ 이하의 초저격자열전도도(κ_L)를 보이며, 전통적인 T⁻¹ 온도 의존성에서 크게 벗어남을 확인했다. 머신러닝 분석을 통해 약한 화학 결합에 기인한 낮은 평균 음속(1100–1600 m s⁻¹)이 열전달 억제의 주된 원인임을 밝혀냈으며, ‘래틀링’ 모드에 의한 강한 산란은 일부 화합(특히 Cs₂SnI₆)에서만 두드러졌다. B‑site와 X‑site 원소가 포논 분산, 비조화성, 산란 위상공간에 미치는 영향을 체계적으로 규명함으로써 향후 설계 지침을 제시한다.

상세 분석

이 논문은 Cs₂BX₆ 계열의 공극이 있는 할라이드 이중 페로브스카이트가 왜 극히 낮은 격자 열전도도(κ_L)를 갖는지를 원자 수준에서 해명한다. 첫 번째로, 저자들은 VASP와 PBEsol을 이용해 구조 최적화와 전자구조를 수행하고, Phonopy와 CSLD를 통해 2차·3차·4차 포스 상수를 정확히 추출하였다. 특히, SCPH(자기일관성 포톤) 방법으로 2차 포스 상수를 온도에 따라 재정규화함으로써 비조화성 효과를 정량화했으며, FourPhonon 패키지를 이용해 4차 포톤 산란까지 포함한 전이 확률을 계산하였다. 이러한 고급 계산 흐름은 기존 3차 포톤만 고려한 BTE(Boltzmann transport equation)보다 실제 κ_L를 20~35 % 낮게 예측하도록 해준다.

두 번째로, 계산된 평균 음속 ν_g가 1100–1600 m s⁻¹로, 전통적인 강결합 페로브스카이트(ν_g ≈ 3000 m s⁻¹)보다 현저히 낮다. COHP 분석 결과, B–X 및 Cs–X 결합의 결합강도 K가 약해 전자 구름이 넓게 퍼져 있어 원자 질량 대비 강성이 크게 감소한다는 점이 확인되었다. 이는 ν_g ∝ √(K/M) 관계에 따라 음속을 낮추고, 결국 κ_L ∝ C_V ν_g² τ 에서 ν_g² 항이 지배적으로 감소함을 의미한다.

세 번째로, ‘래틀링’ 모드(저주파 광학 포톤)의 존재 여부를 조사했지만, 대부분의 화합에서 이러한 모드가 강하게 산란을 일으키는 주된 메커니즘은 아니다. 오히려 Cs₂SnI₆에서만 평탄한 I‑기반 광학 분기가 나타나며, 이는 3차 포톤 산란률을 크게 증가시켜 τ를 단축한다. 반면, Zr, Hf, Pd, Pt 계열에서는 포톤 분산이 비교적 넓고, 비조화성 지수가 낮아 ‘래틀링’ 효과가 미미하다.

네 번째로, X‑site 할로겐 원소 교체에 따른 경향을 상세히 분석했다. Cl→Br→I 순으로 원자량이 증가하고 B–X, Cs–X 결합이 약해지면서 ν_g는 감소하지만, 동시에 포톤 밀도와 상호작용 가능한 상태 수가 늘어나 κ_L이 전반적으로 감소한다. 다만 Te‑계열에서는 Cs₂TeI₆가 예외적으로 κ_L이 약간 상승하는데, 이는 Cs₂TeCl₆·Cs₂TeBr₆에서 관측된 입자‑파동 혼합 전송(κ_P) 비중이 크게 증가하고, 비조화성 파라미터가 상대적으로 낮아 네트워크가 더 ‘결정적’이 되기 때문이다.

마지막으로, 머신러닝(랜덤 포레스트) 모델을 활용해 30개의 구조·화학적 피처(결합 길이, 전자 구름 전하, 탄성 상수, 폴리디스퍼시티 등)를 학습시켰다. 피처 중요도 분석 결과, 평균 음속과 탄성 계수(B₀, G)가 κ_L 예측에 가장 큰 기여를 함을 확인했으며, 이는 ‘약한 결합 → 낮은 음속 → 초저 κ_L’ 메커니즘을 데이터 기반으로도 재확인한 것이다.

요약하면, 이 연구는 (1) 고차 포톤 산란을 포함한 정확한 첫 원리 계산, (2) 음속 감소가 κ_L 억제의 주된 원인임을 입증, (3) B‑site와 X‑site 원소가 포톤 스펙트럼과 비조화성에 미치는 구체적 역할을 규명함으로써, 향후 설계 시 ‘결합 강도 약화’와 ‘무거운 할로겐 선택’이 핵심 전략임을 제시한다.
